Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F888 |
| Bước (mm/mil) | 9,00 / 354 |
| Nhiệt độ | -45°C...+100°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 26.3 |
| Chiều cao nhô ra (mm) | 18.7 |
| Đường kính đầu mũi (mm) | 4 |
| Đường kính thân (mm) | 5 |
| Đường kính cổ (mm) | 8.4 |
| Đường kính vòng ép (mm) | 8.4 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 90 |
| Vật liệu pít-tông 2 | Steel |
| Mạ pít-tông | Uncoated |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 150 |
| Lực lò xo (cN) | 200 |
| Hành trình danh định (mm) | 1 |
| Hành trình tối đa (mm) | 1 |
| Ren | M6X0,75 |
| Kích thước dụng cụ (mm) | 5,0 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 1 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
| Hành trình công tắc (mm) | 0.5 |
Đồ họa
Beschreibung des Produkts

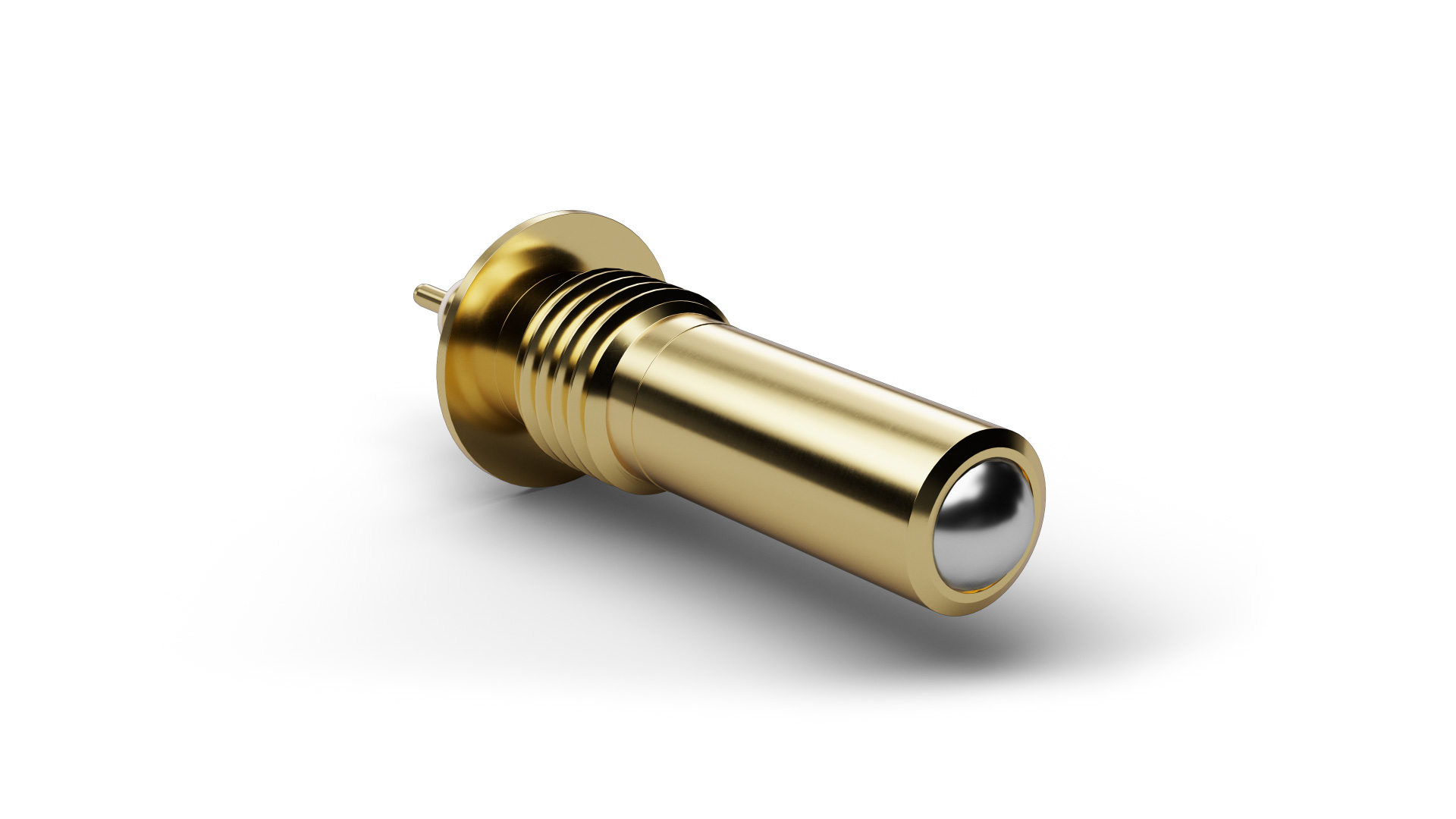

F88890S1103U200S05 (item number 1010552) belongs to the Switch Probe range and generates an electrical signal at a defined actuation travel. F88890S1103U200S05 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. The switching travel specified for F88890S1103U200S05 is 0.5 mm. The design combines a pitch of 9 mm / 354 mil with tip style 90 (Rolling ball) and a tip diameter of 4 mm. For F88890S1103U200S05, spring force is 200 cN at a nominal travel of 1 mm. The continuous-current rating of F88890S1103U200S05 is 1 A.
