Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | HCF732 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+200°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 35.7 |
| Chiều cao nhô ra (mm) | 10.3 |
| Đường kính đầu mũi (mm) | 2 |
| Đường kính thân (mm) | 1.65 |
| Đường kính cổ (mm) | 2.3 |
| Đường kính vòng ép (mm) | 2.3 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 12 |
| Vật liệu đầu kim | Silver |
| Mạ đầu kim | Uncoated |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 50 |
| Lực lò xo (cN) | 300 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 5 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Ren | M1,6 |
| Kích thước dụng cụ (mm) | 1,7 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 20 |
| Điện trở tiếp xúc điển hình (mOhm) | 10 |
Đồ họa
Beschreibung des Produkts

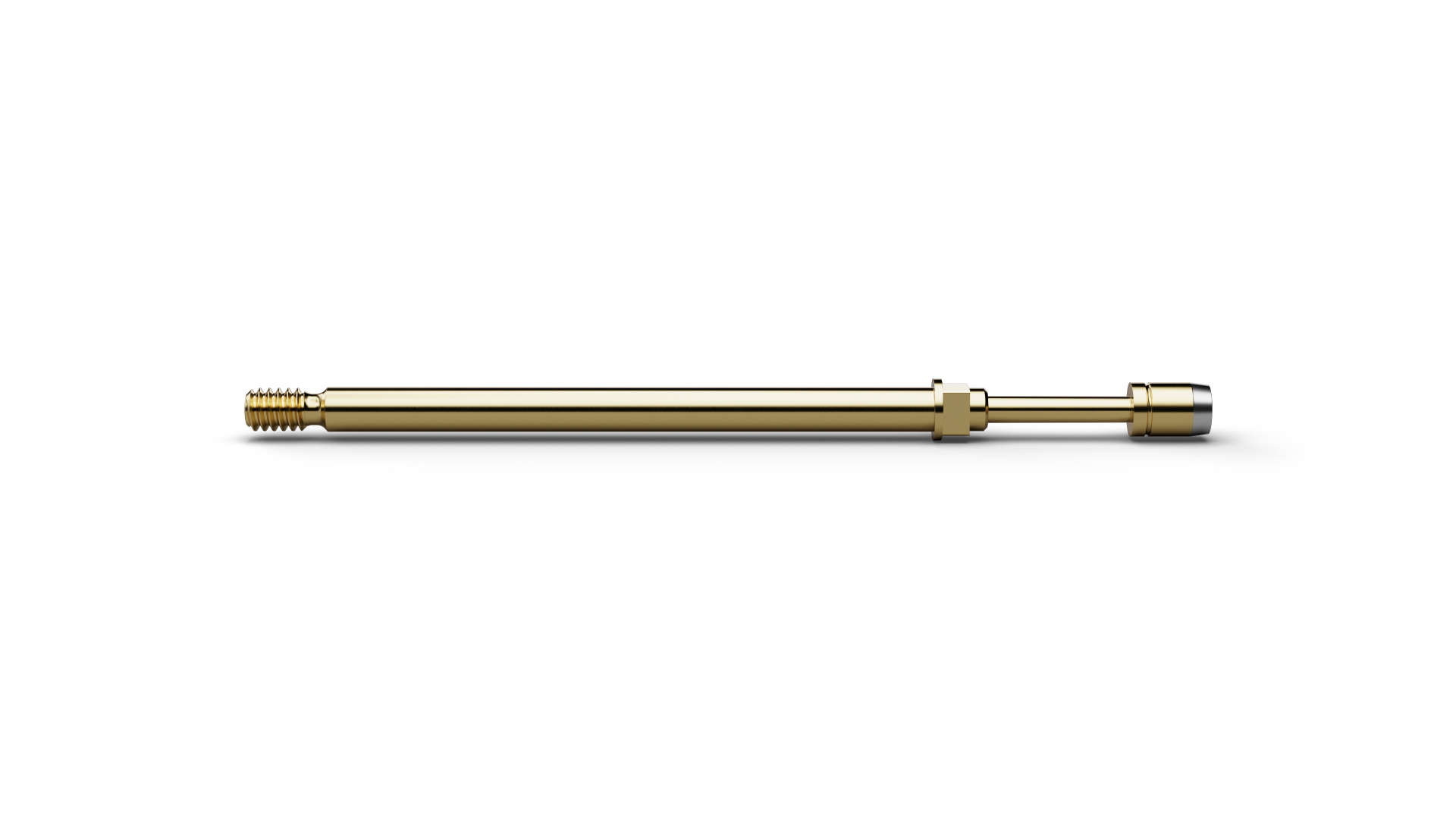

The High Current Probe HCF73212A200U300 (item number 1010644) is designed for electrical test and contacting tasks with elevated current loads. HCF73212A200U300 focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. For HCF73212A200U300, current capacity, low contact resistance and defined contact force are key to limiting electrical losses and unwanted heating. HCF73212A200U300 combines a pitch of 2.54 mm / 100 mil with tip style 12 (Spherical stepped) and a tip diameter of 2 mm. For HCF73212A200U300, spring force is 300 cN at a nominal travel of 4 mm. HCF73212A200U300 is specified for 20 A continuous current.
