Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | VF4 |
| Bước (mm/mil) | 4,00 / 157 |
| Nhiệt độ | -45°C...+100°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 75.7 |
| Chiều cao nhô ra (mm) | 40.8 |
| Đường kính đầu mũi (mm) | 2.5 |
| Đường kính thân (mm) | 3 |
| Đường kính cổ (mm) | 3.6 |
| Đường kính vòng ép (mm) | 3.6 |
| A – Đường kính ngạnh (mm) | 2.5 |
| B – Chiều rộng ngạnh (mm) | 0.8 |
| C – Chiều dài ngạnh (mm) | 12 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 83 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 300 |
| Lực lò xo (cN) | 2000 |
| Hành trình danh định (mm) | 5 |
| Hành trình tối đa (mm) | 5.5 |
| Độ chính xác đầu mũi +/- (mm) | 0.1 |
| Ren | M2,5X0,35 |
| Kích thước dụng cụ (mm) | 2,5 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 10 |
| Điện trở tiếp xúc điển hình (mOhm) | 30 |
Đồ họa
Beschreibung des Produkts

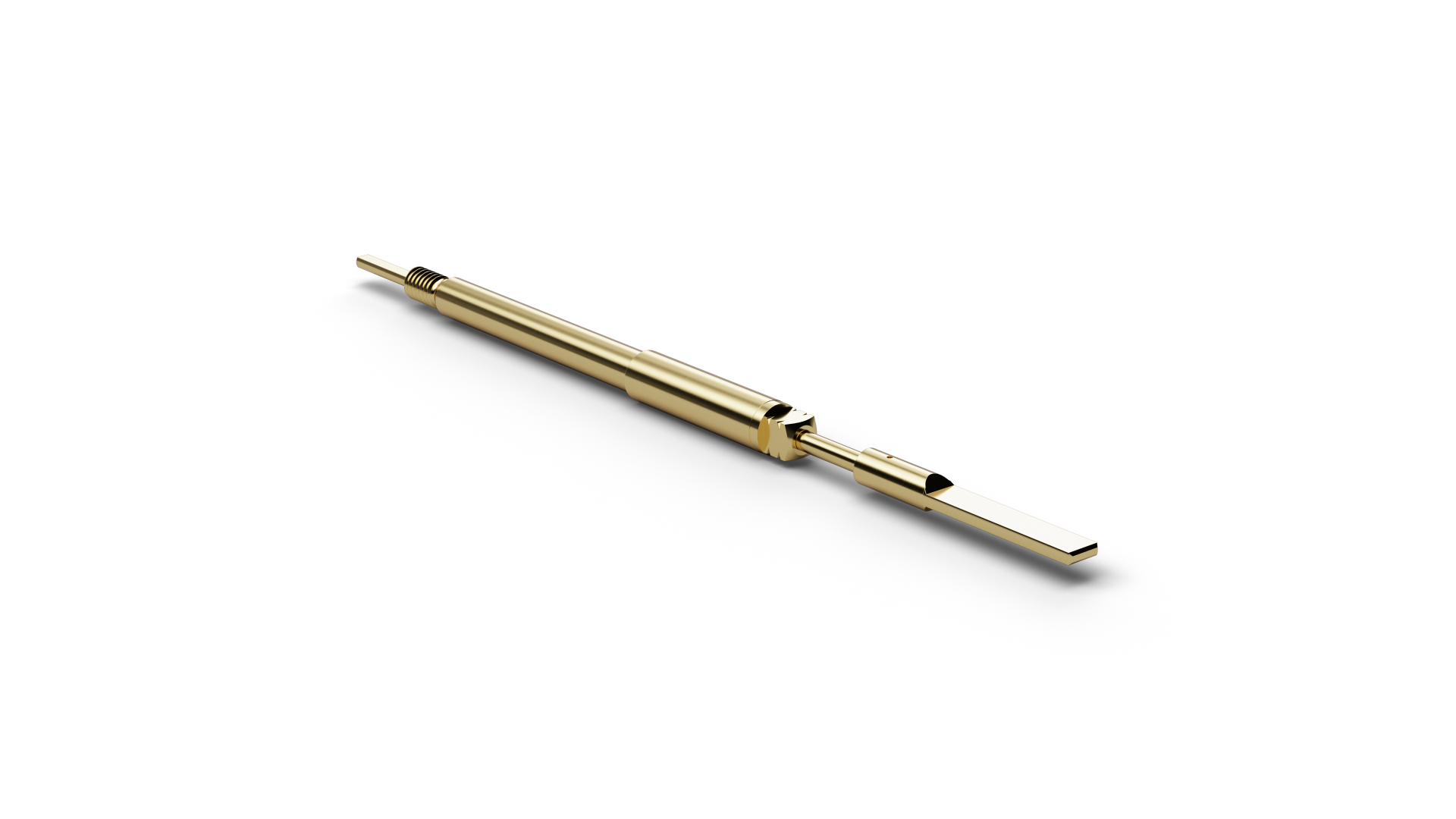

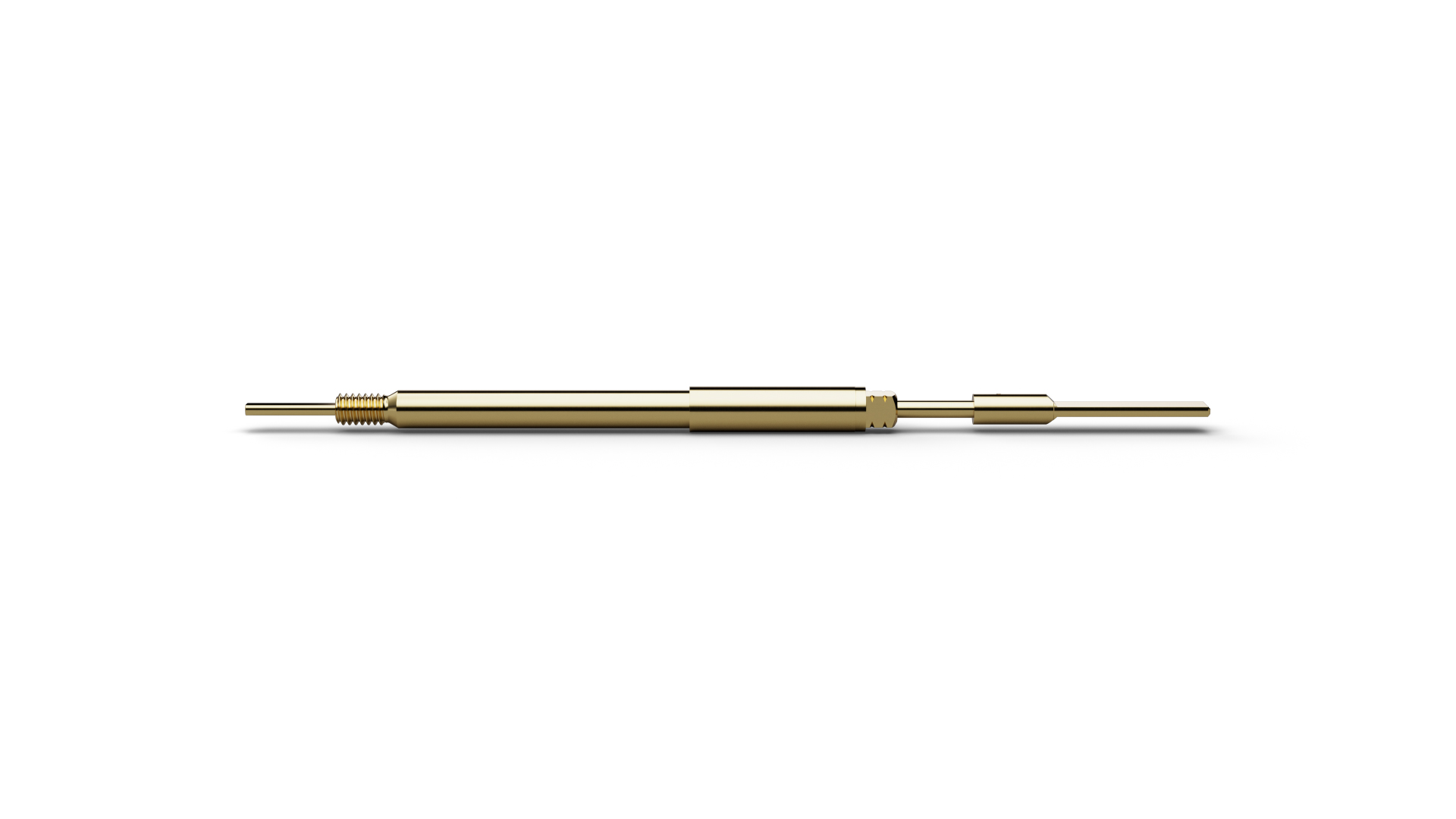

VF483B0010G20 (item number 1011473) is a Push Back Probe for checking the mechanical locking of a terminal within its connector housing. VF483B0010G20 can verify that a terminal remains securely locked in the connector housing and is not pushed back beyond the permitted position during contacting. VF483B0010G20 combines a pitch of 4 mm / 157 mil with tip style 83 (SpadeØ > plungerØ) and a tip diameter of 2.5 mm. VF483B0010G20 operates with 2000 cN spring force and 5 mm nominal travel. For VF483B0010G20, the specified continuous current is 10 A.
