Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Step Probe |
| Loại/dòng sản phẩm | F731SP |
| Bước (mm/mil) | 2,40 / 94 |
| Nhiệt độ | -45°C...+100°C |
| Định nghĩa bổ sung | SP |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 29.4 |
| Chiều cao nhô ra (mm) | 10.9 |
| Đường kính đầu mũi (mm) | 0.7 |
| Đường kính thân (mm) | 1.37 |
| Đường kính cổ (mm) | 1.85 |
| Đường kính vòng ép (mm) | 1.85 |
| A – Đường kính chân (mm) | 0.7 |
| B – Đường kính tấm (mm) | 1.5 |
| C – Chiều dài chân (mm) | 3.5 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 11 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 50 |
| Lực lò xo (cN) | 150 |
| Hành trình danh định (mm) | 3.5 |
| Hành trình tối đa (mm) | 4.4 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Ren | M1,4 |
| Kích thước dụng cụ (mm) | 1,4 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 30 |
Đồ họa
Beschreibung des Produkts

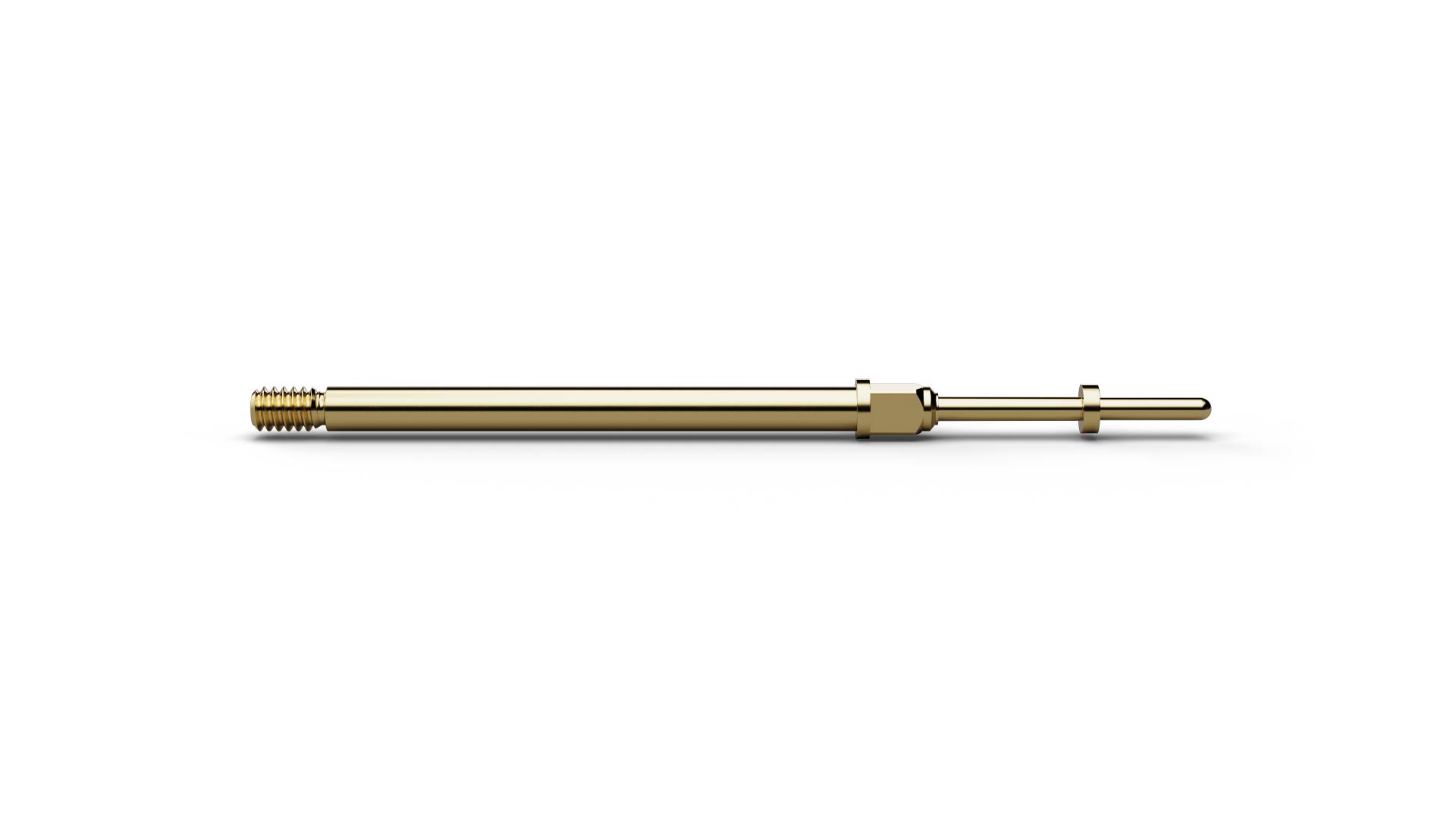

The Step Probe F73111B0010G150SP (item number 1011579) is a Spring Contact Probe with a disc-shaped contact area for position and presence testing. On F73111B0010G150SP, electrical contact is established only at the intended penetration depth, making the Step Probe suitable for position and presence checks on connectors. F73111B0010G150SP is suited to contacts located in housings, recesses or difficult-to-access areas because its disc head makes contact only at a defined penetration depth. Key mechanical specifications include pitch 2.4 mm / 94 mil, step diameter 1.5 mm, pin diameter 0.7 mm, pin length 3.5 mm, spring force 150 cN, pointing accuracy ±0.08 mm. The electrical rating of F73111B0010G150SP combines 5 A continuous current with 30 mΩ typical contact resistance. The stepped contact geometry of F73111B0010G150SP makes electrical contact only in the intended installation position and can therefore help detect missing or incorrectly positioned terminals.
