Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F727 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+100°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 64.5 |
| Chiều cao nhô ra (mm) | 25.2 |
| Đường kính đầu mũi (mm) | 2 |
| Đường kính thân (mm) | 1.65 |
| Đường kính cổ (mm) | 2 |
| Đường kính vòng ép (mm) | 2 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 06 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 110 |
| Lực lò xo (cN) | 300 |
| Hành trình danh định (mm) | 12 |
| Hành trình tối đa (mm) | 14.5 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Ren | M1,6 |
| Kích thước dụng cụ (mm) | 1,7 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
Đồ họa
Beschreibung des Produkts

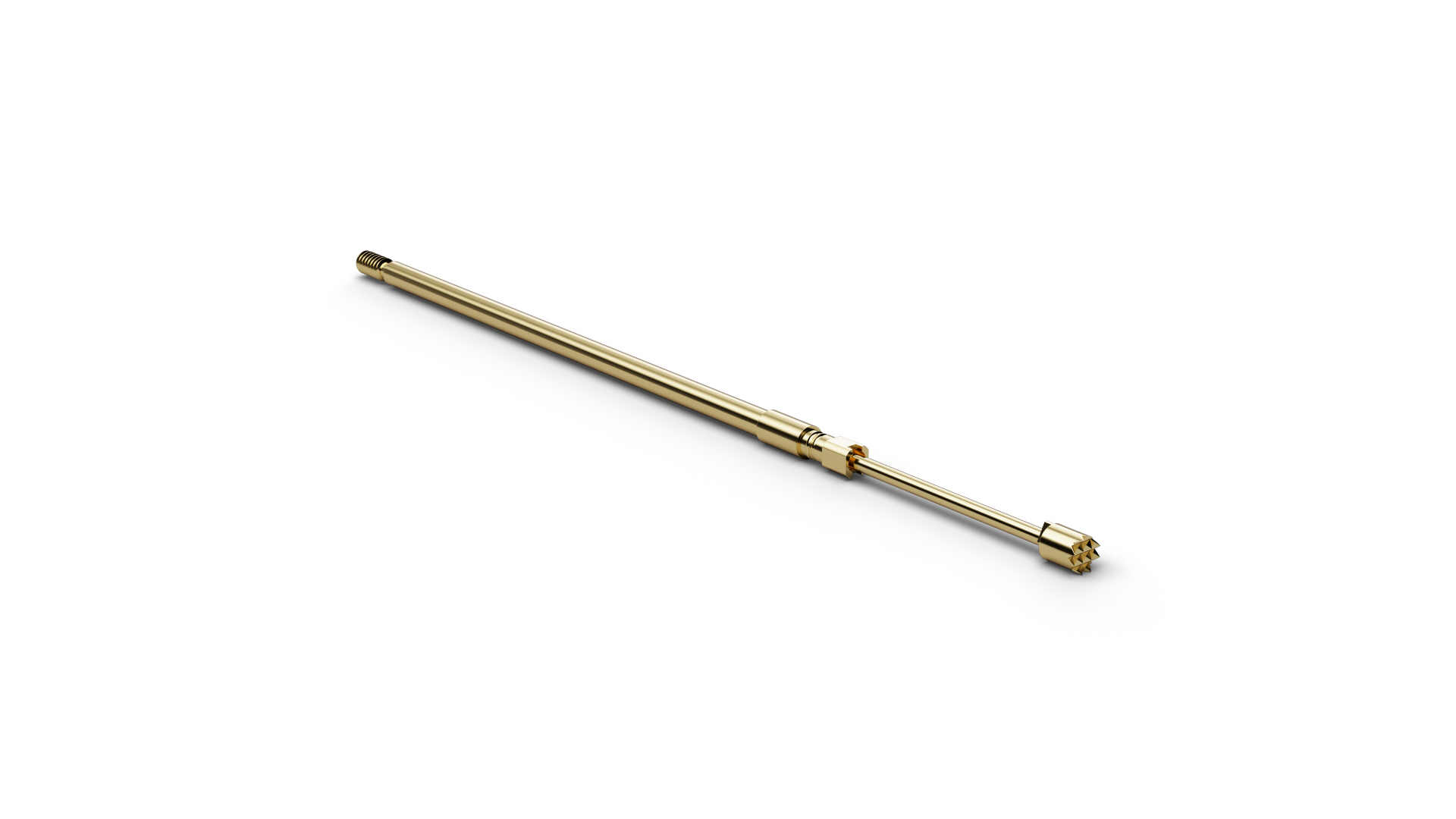

F72706B200G300 (item number 1015738) combines spring-loaded contacting with a secure threaded mounting concept. The threaded mounting of F72706B200G300 supports secure seating in wire-harness and connector tests, including setups exposed to vibration or lateral forces. The secure mechanical seat of F72706B200G300 is particularly useful in wire-harness and connector testing and in fixtures exposed to vibration or lateral forces. For installation, F72706B200G300 uses an M1.6 thread. On F72706B200G300, a pitch of 2.54 mm / 100 mil is combined with 300 cN spring force and 12 mm nominal travel. F72706B200G300 is rated for 5 A continuous current with a typical contact resistance of 25 mΩ.
