Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F562 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 24.7 |
| Chiều cao nhô ra (mm) | 6.2 |
| Đường kính đầu mũi (mm) | 1.9 |
| Đường kính thân (mm) | 1.37 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 12 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Nickel silver |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 60 |
| Lực lò xo (cN) | 100 |
| Hành trình danh định (mm) | 2.7 |
| Hành trình tối đa (mm) | 4.1 |
| Độ chính xác đầu mũi +/- (mm) | 0.05 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts

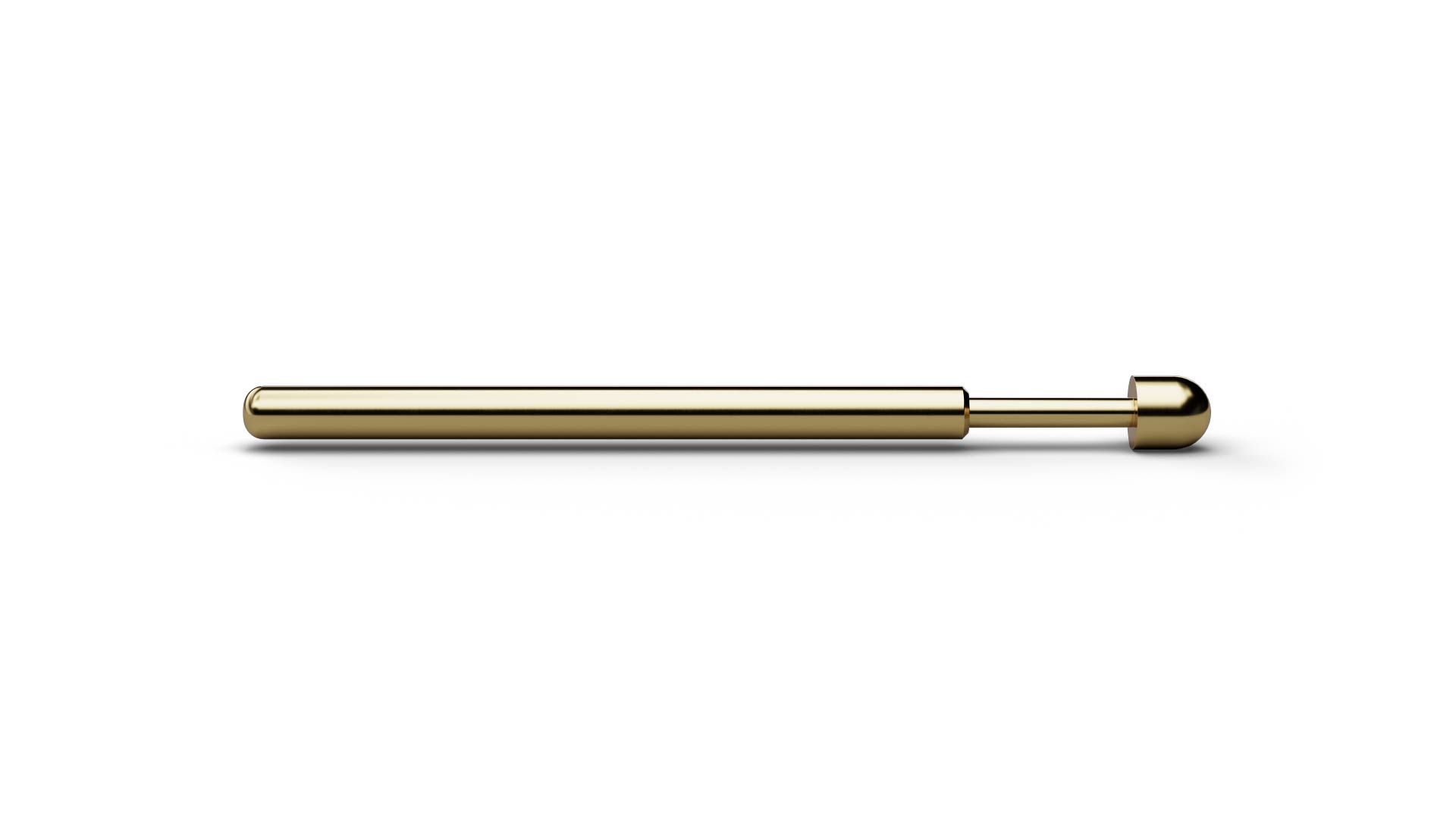

F56212B190G100 (item number 1016099) is a Basic Contact Probe for repeatable temporary connections between the test system and a test point. With tip style 12 (Spherical stepped), F56212B190G100 combines ICT/FCT use with a geometry intended for clean contact surfaces where marking or scratching should be minimized. F56212B190G100 combines a pitch of 2.54 mm / 100 mil with tip style 12 (Spherical stepped) and a tip diameter of 1.9 mm. F56212B190G100 operates with 100 cN spring force and 2.7 mm nominal travel. The electrical rating of F56212B190G100 combines 5 A continuous current with 20 mΩ typical contact resistance. The plunger in F56212B190G100 is made of beryllium copper and is gold-plated.
