Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Loại/dòng sản phẩm | F864-NO |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+100°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 43.4 |
| Chiều cao nhô ra (mm) | 8.8 |
| Đường kính đầu mũi (mm) | 1.3 |
| Đường kính thân (mm) | 1.37 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 06 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 60 |
| Lực lò xo (cN) | 200 |
| Hành trình danh định (mm) | 5 |
| Hành trình tối đa (mm) | 6.3 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 1 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
| Hành trình công tắc (mm) | 4 |
| Cường độ dòng điện liên tục (A) 2 | 1 |
Đồ họa
Beschreibung des Produkts

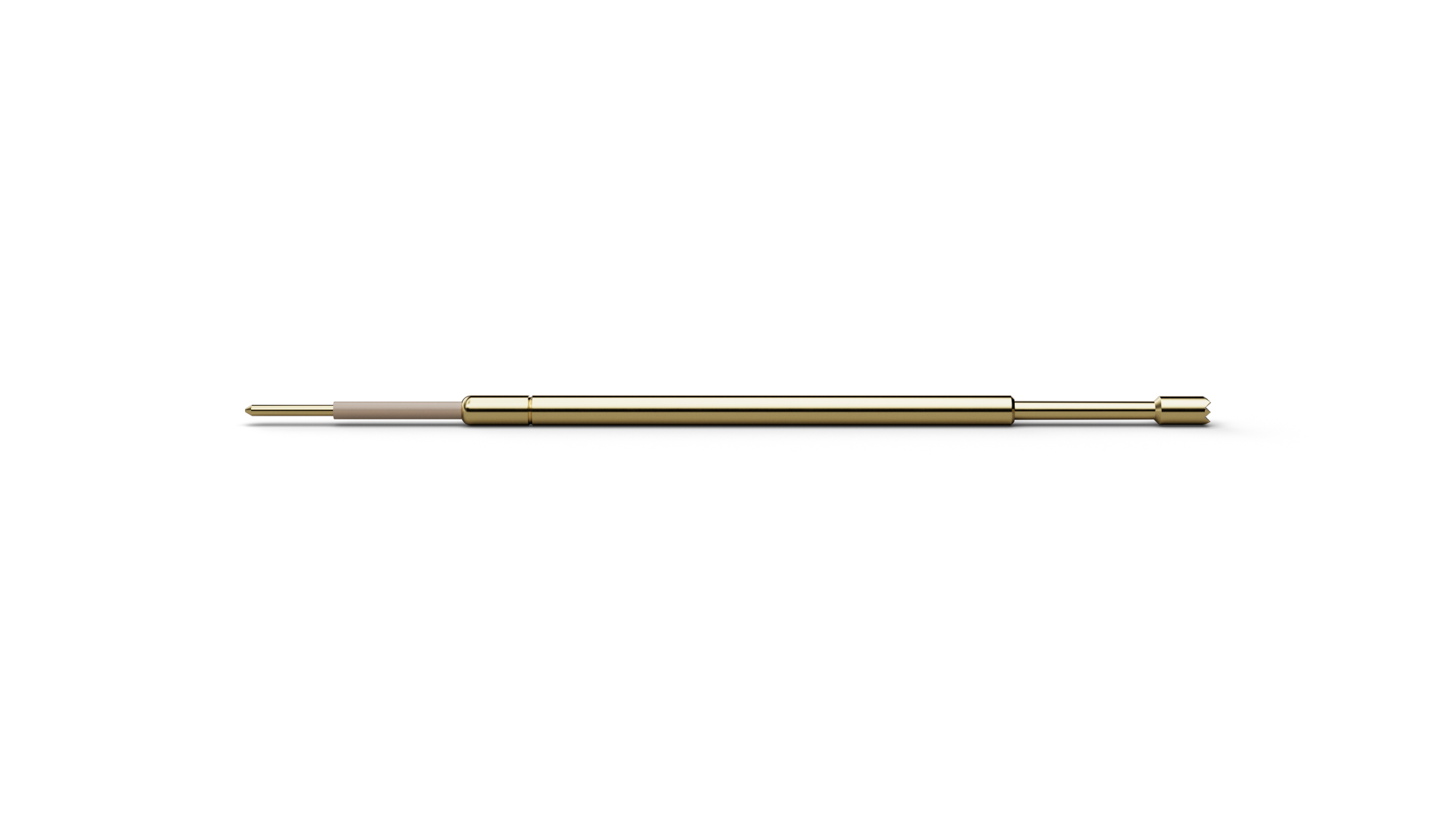

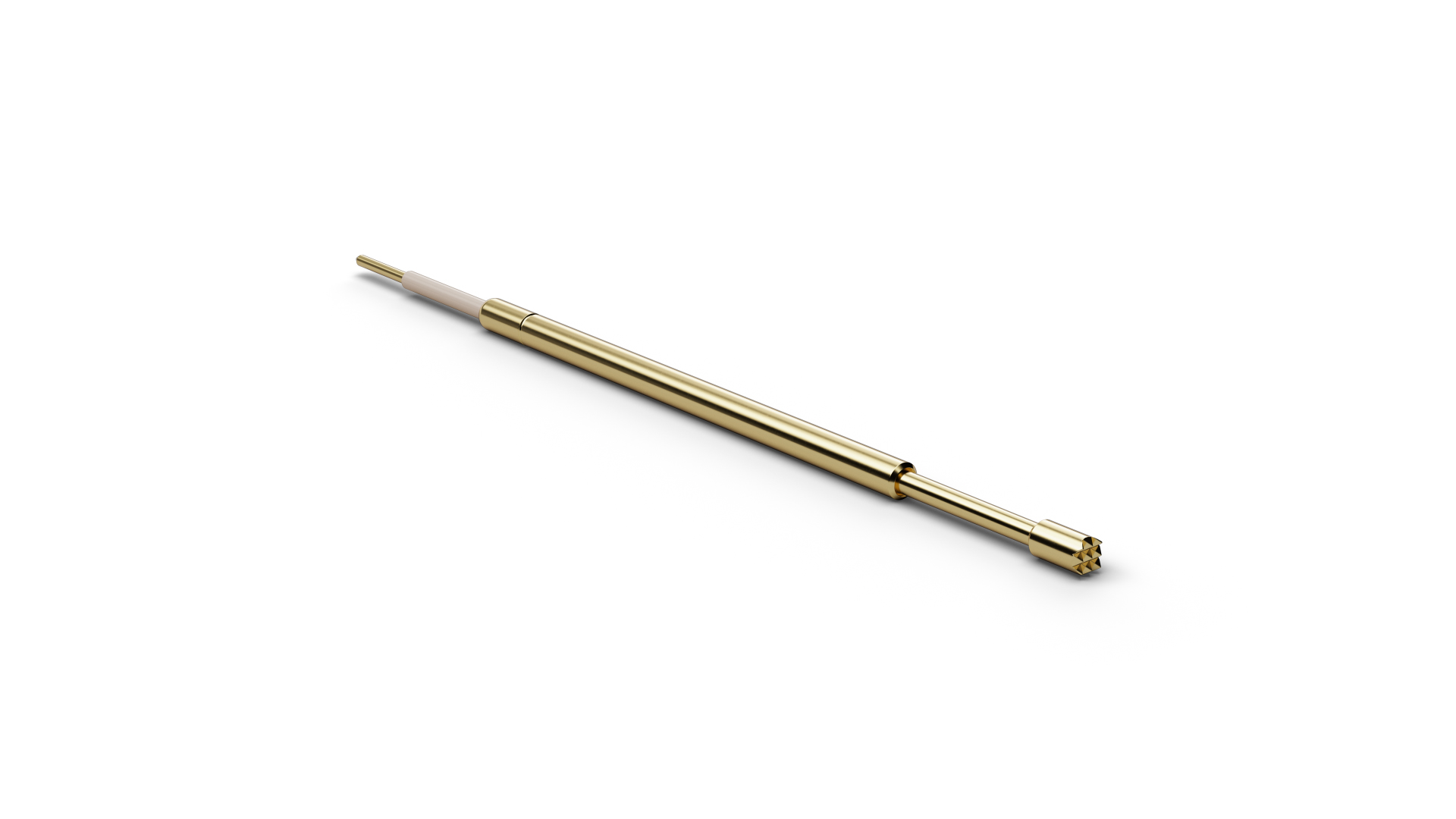

The Normally Open Switch Probe F86406B130G200 (item number 1017106) combines spring-loaded contacting with a defined switching or sensing function. F86406B130G200 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. In F86406B130G200, the normally open function closes the electrical contact at the defined actuation travel, combining contacting with presence or position information. F86406B130G200 operates with 200 cN spring force and 5 mm nominal travel. The electrical rating of F86406B130G200 combines 1 A continuous current with 25 mΩ typical contact resistance. F86406B130G200 combines a pitch of 2.54 mm / 100 mil with tip style 06 (Serrated stepped) and a tip diameter of 1.3 mm.
