Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F075 |
| Bước (mm/mil) | 1,90 / 75 |
| Nhiệt độ | -45°C...+80°C |
| Định nghĩa bổ sung | RP |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 33.1 |
| Chiều cao nhô ra (mm) | 8.5 |
| Đường kính đầu mũi (mm) | 0.5 |
| Đường kính thân (mm) | 1.02 |
| Vật liệu và bề mặt | |
|---|---|

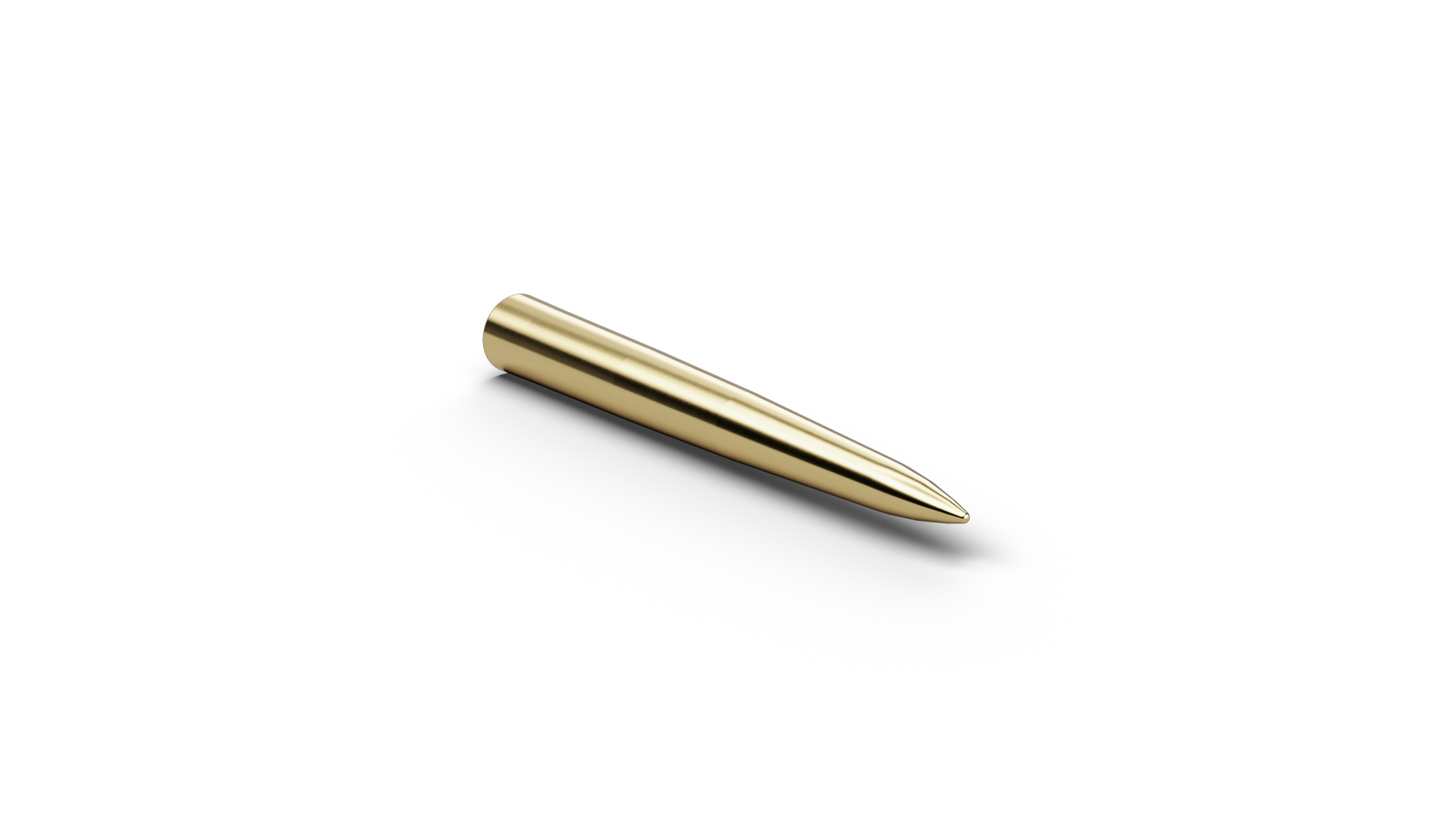

| Kiểu đầu kim | 10 |
| Vật liệu pít-tông 2 | Steel |
| Mạ pít-tông | Longtime Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 50 |
| Lực lò xo (cN) | 100 |
| Hành trình danh định (mm) | 4.3 |
| Hành trình tối đa (mm) | 6.4 |
| Độ chính xác đầu mũi +/- (mm) | 0.35 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 4 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts
As a Basic Contact Probe, F07510S050L100RP (item number 1017451) establishes a spring-loaded electrical connection to the test point. With tip style 10 (Flexible needle), F07510S050L100RP combines ICT/FCT use with a geometry intended for solder pads and vias. F07510S050L100RP combines a pitch of 1.9 mm / 75 mil with tip style 10 (Flexible needle) and a tip diameter of 0.5 mm. F07510S050L100RP operates with 100 cN spring force and 4.3 mm nominal travel. The electrical rating of F07510S050L100RP combines 4 A continuous current with 20 mΩ typical contact resistance. The plunger in F07510S050L100RP is made of steel and uses Longtime Gold plating.
