Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F100 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 33.3 |
| Chiều cao nhô ra (mm) | 8.5 |
| Đường kính đầu mũi (mm) | 0.9 |
| Đường kính thân (mm) | 1.37 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 43 |
| Vật liệu pít-tông 2 | Steel |
| Mạ pít-tông | Longtime Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 80 |
| Lực lò xo (cN) | 150 |
| Hành trình danh định (mm) | 4.3 |
| Hành trình tối đa (mm) | 6.4 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts

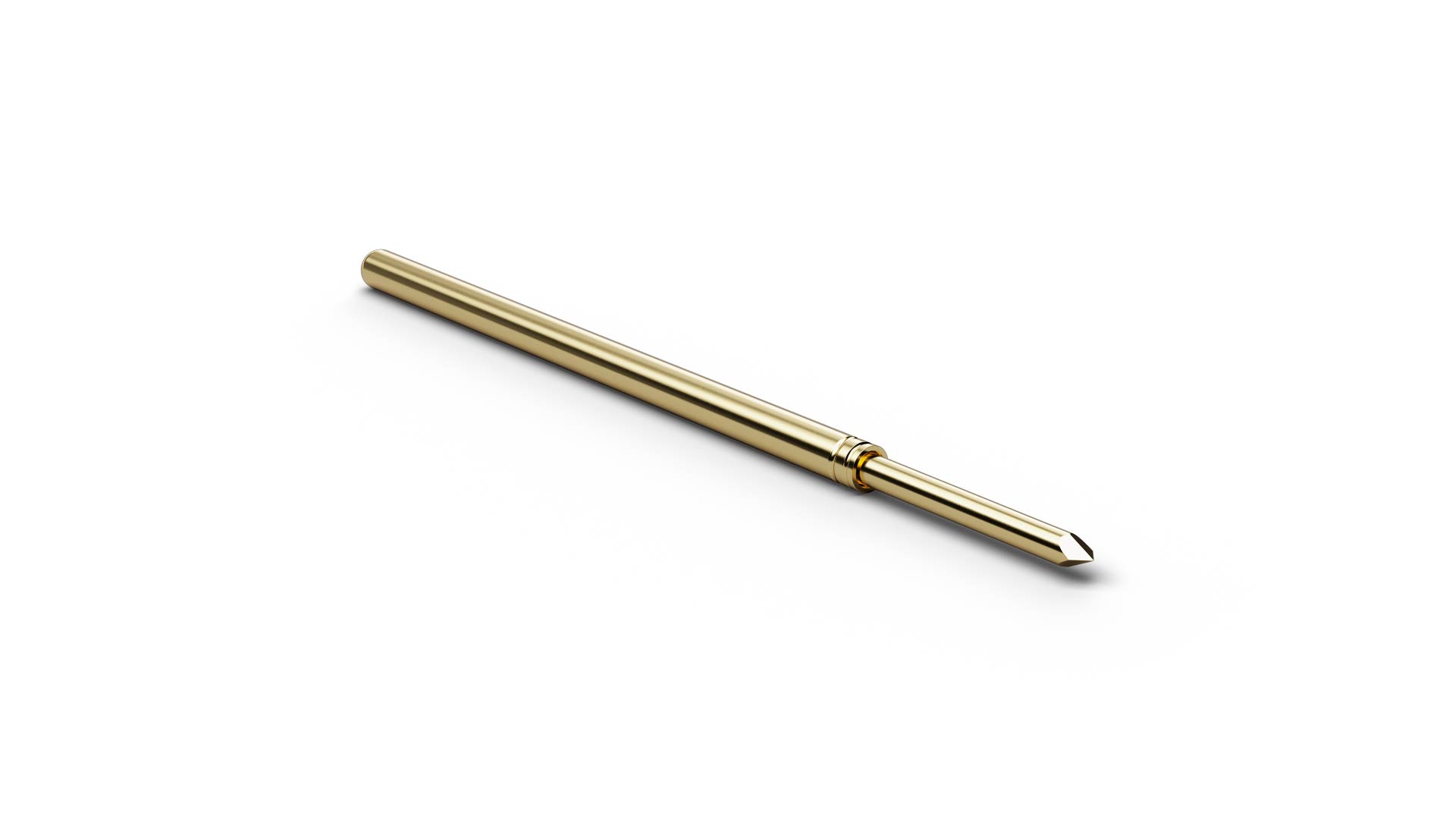

F10043S090L150 (item number 1017547) is a Basic Contact Probe for repeatable temporary connections between the test system and a test point. With tip style 43 (Square lance 90°), F10043S090L150 combines ICT/FCT use with a geometry intended for vias and solder pads where the edges can break through residues and oxide layers. F10043S090L150 combines a pitch of 2.54 mm / 100 mil with tip style 43 (Square lance 90°) and a tip diameter of 0.9 mm. F10043S090L150 operates with 150 cN spring force and 4.3 mm nominal travel. The electrical rating of F10043S090L150 combines 5 A continuous current with 20 mΩ typical contact resistance. The plunger in F10043S090L150 is made of steel and uses Longtime Gold plating.
