Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F111 |
| Bước (mm/mil) | 1,27 / 50 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 16.5 |
| Chiều cao nhô ra (mm) | 4 |
| Đường kính đầu mũi (mm) | 0.9 |
| Đường kính thân (mm) | 0.69 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 06 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 20 |
| Lực lò xo (cN) | 85 |
| Hành trình danh định (mm) | 2 |
| Hành trình tối đa (mm) | 2.8 |
| Độ chính xác đầu mũi +/- (mm) | 0.09 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 3 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts

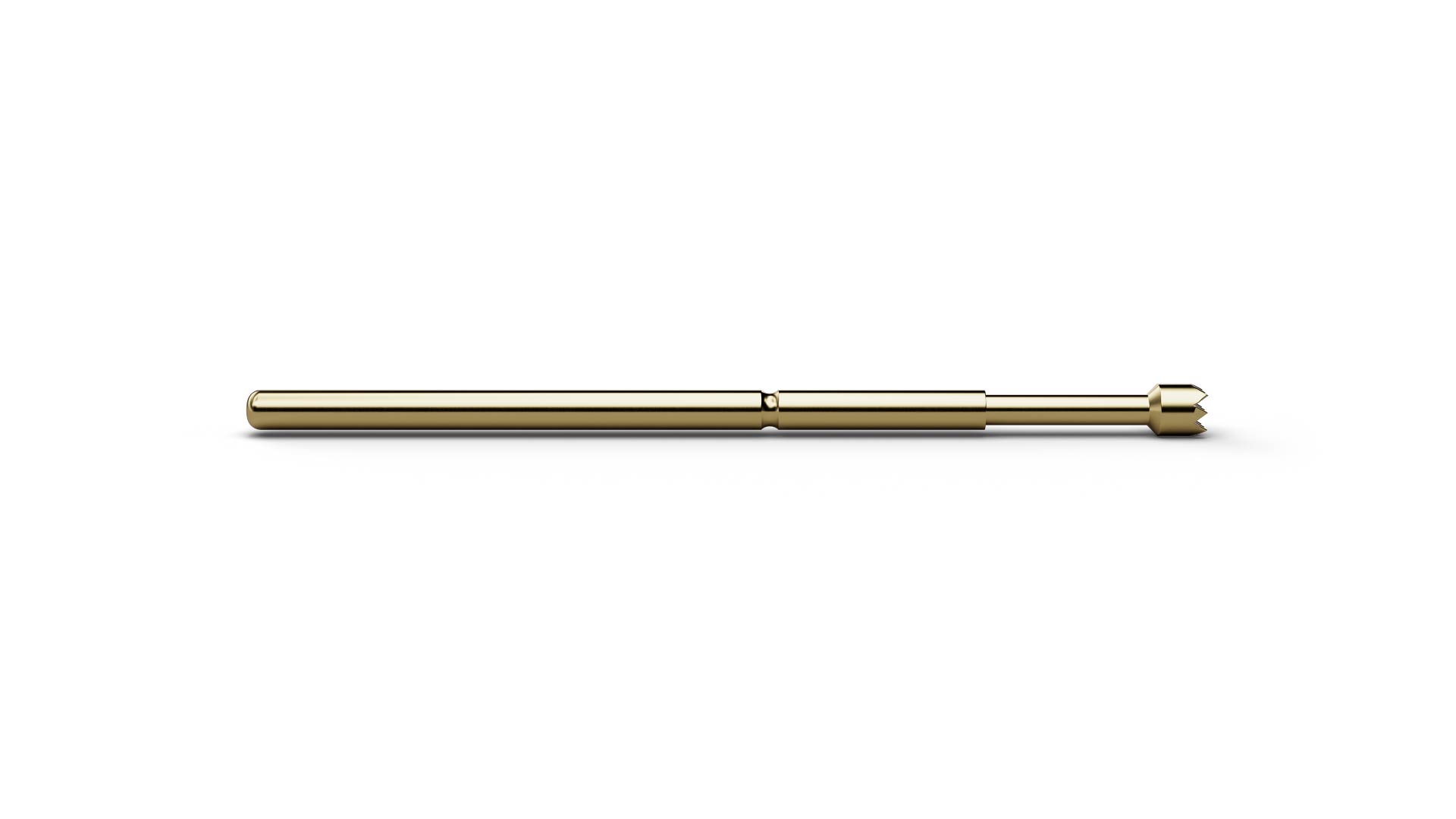

F11106B090G085 (item number 1017909) belongs to the Basic Contact Probe range for precise, repeatable contacting of electronic test points. With tip style 06 (Serrated stepped), F11106B090G085 combines ICT/FCT use with a geometry intended for wires, pins and wire-wrap posts; the geometry is also suited to slightly bent contacts. F11106B090G085 combines a pitch of 1.27 mm / 50 mil with tip style 06 (Serrated stepped) and a tip diameter of 0.9 mm. F11106B090G085 operates with 85 cN spring force and 2 mm nominal travel. For F11106B090G085, the specified continuous current is 3 A.
