Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F703 |
| Bước (mm/mil) | 1,90 / 75 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 33 |
| Chiều cao nhô ra (mm) | 8.2 |
| Đường kính đầu mũi (mm) | 0.78 |
| Đường kính thân (mm) | 1.02 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 11 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Nickel silver |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 70 |
| Lực lò xo (cN) | 150 |
| Hành trình danh định (mm) | 4.3 |
| Hành trình tối đa (mm) | 6.4 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 4 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts

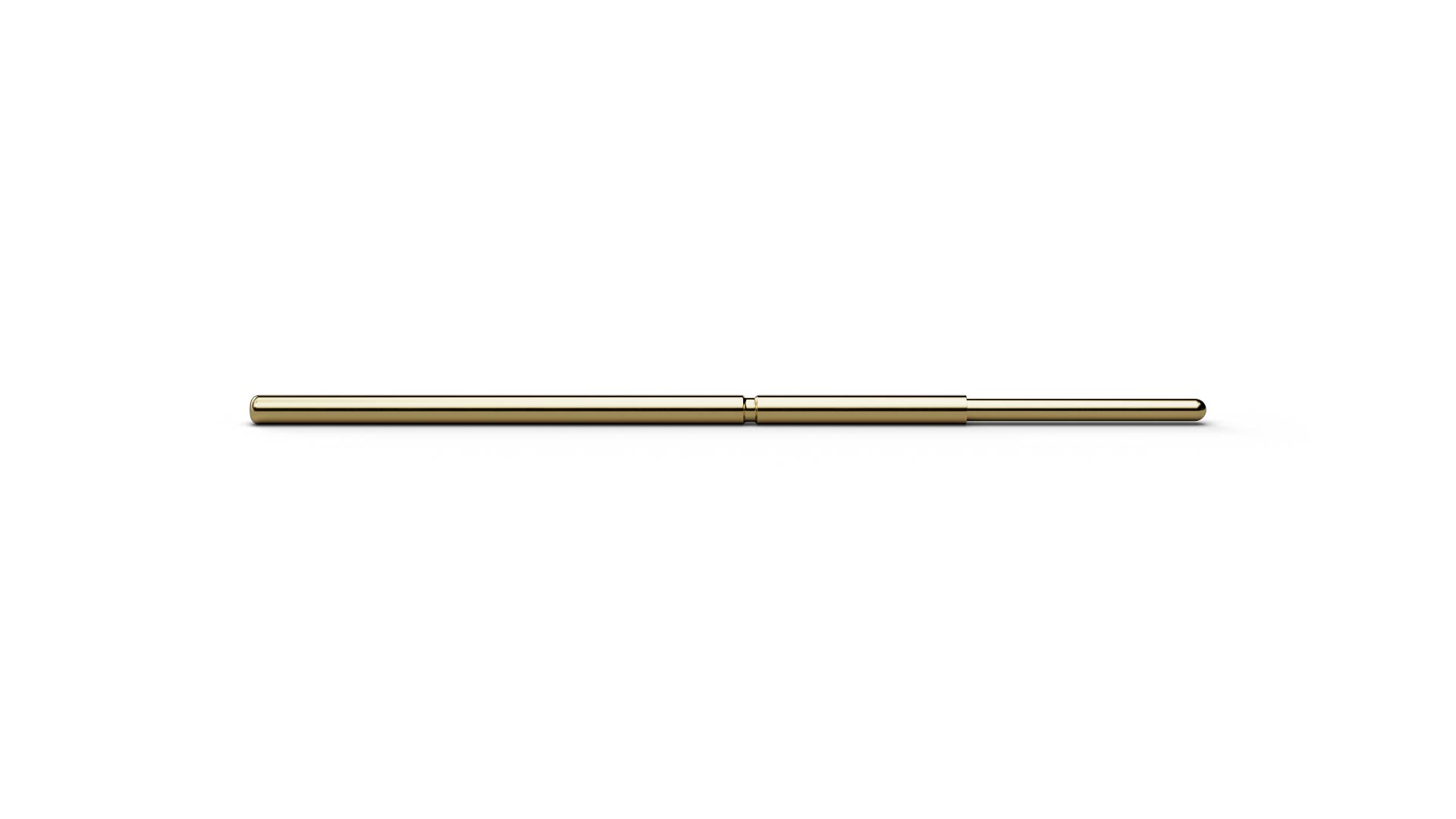

As a Basic Contact Probe, F70311B078G150 (item number 1017943) establishes a spring-loaded electrical connection to the test point. With tip style 11 (Spherical), F70311B078G150 combines ICT/FCT use with a geometry intended for clean contact surfaces where marking or scratching should be minimized. The design combines a pitch of 1.9 mm / 75 mil with tip style 11 (Spherical) and a tip diameter of 0.78 mm. For F70311B078G150, spring force is 150 cN at a nominal travel of 4.3 mm. F70311B078G150 is rated for 4 A continuous current with a typical contact resistance of 20 mΩ. The plunger in F70311B078G150 is made of beryllium copper and is gold-plated.
