Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Loại/dòng sản phẩm | F865-NO |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+100°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 38.2 |
| Chiều cao nhô ra (mm) | 11.3 |
| Đường kính đầu mũi (mm) | 1 |
| Đường kính thân (mm) | 1.37 |
| Đường kính cổ (mm) | 2 |
| Đường kính vòng ép (mm) | 2 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 17 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 60 |
| Lực lò xo (cN) | 200 |
| Hành trình danh định (mm) | 5 |
| Hành trình tối đa (mm) | 6.3 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Ren | M1,6X0,2 |
| Kích thước dụng cụ (mm) | 1,4 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 3 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
| Hành trình công tắc (mm) | 4 |
| Cường độ dòng điện liên tục (A) 2 | 1 |
Đồ họa
Beschreibung des Produkts

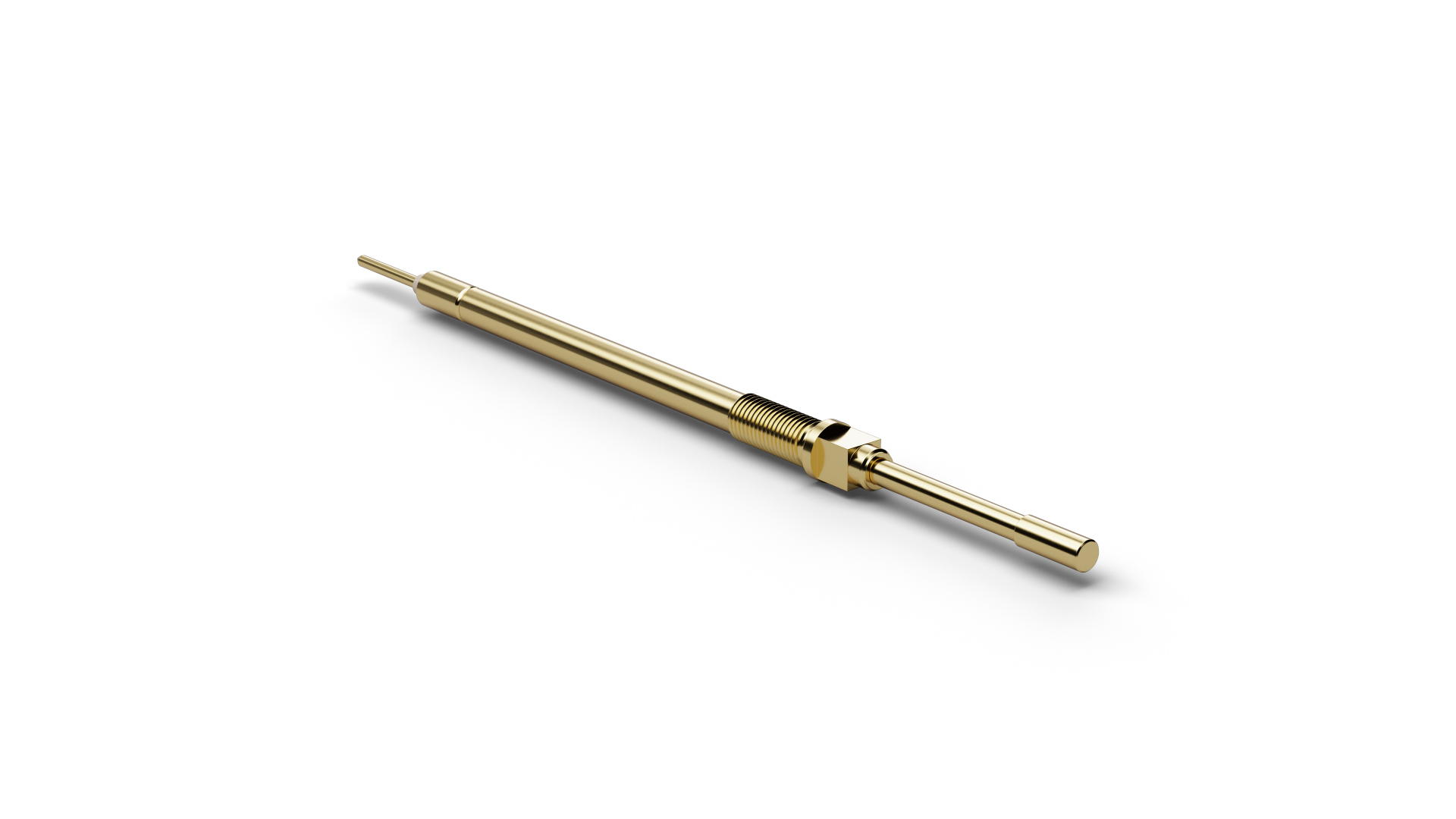

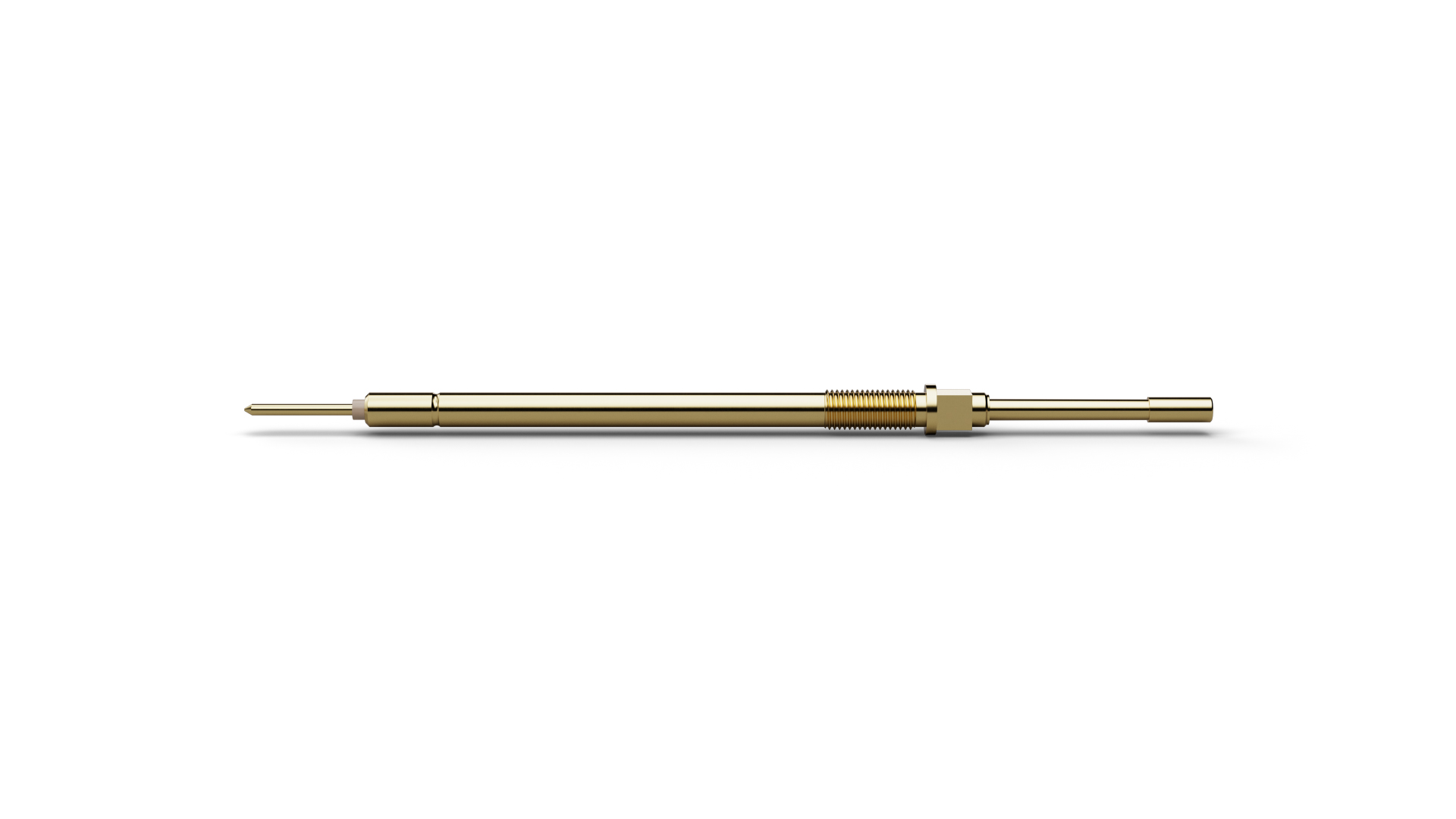

F86517B100G200 (item number 1018035) belongs to the Switch Probe range and generates an electrical signal at a defined actuation travel. F86517B100G200 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. The switch type specified for F86517B100G200 is NO (Normally Open). The switching travel specified for F86517B100G200 is 4 mm. F86517B100G200 combines a pitch of 2.54 mm / 100 mil with tip style 17 (Flat stepped) and a tip diameter of 1 mm. For F86517B100G200, spring force is 200 cN at a nominal travel of 5 mm.
