Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | P-T / P140T-L080 |
| Bước (mm/mil) | 2,20 / 87 |
| Nhiệt độ | -45°C...+200°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 8 |
| Chiều cao nhô ra (mm) | 3.5 |
| Đường kính đầu mũi (mm) | 1.8 |
| Đường kính thân (mm) | 1.4 |
| Đường kính cổ (mm) | 1.68 |
| Đường kính vòng ép (mm) | 1.68 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 06 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 20 |
| Lực lò xo (cN) | 60 |
| Hành trình danh định (mm) | 1.5 |
| Hành trình tối đa (mm) | 2.2 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 8 |
| Điện trở tiếp xúc điển hình (mOhm) | 100 |
Đồ họa
Beschreibung des Produkts

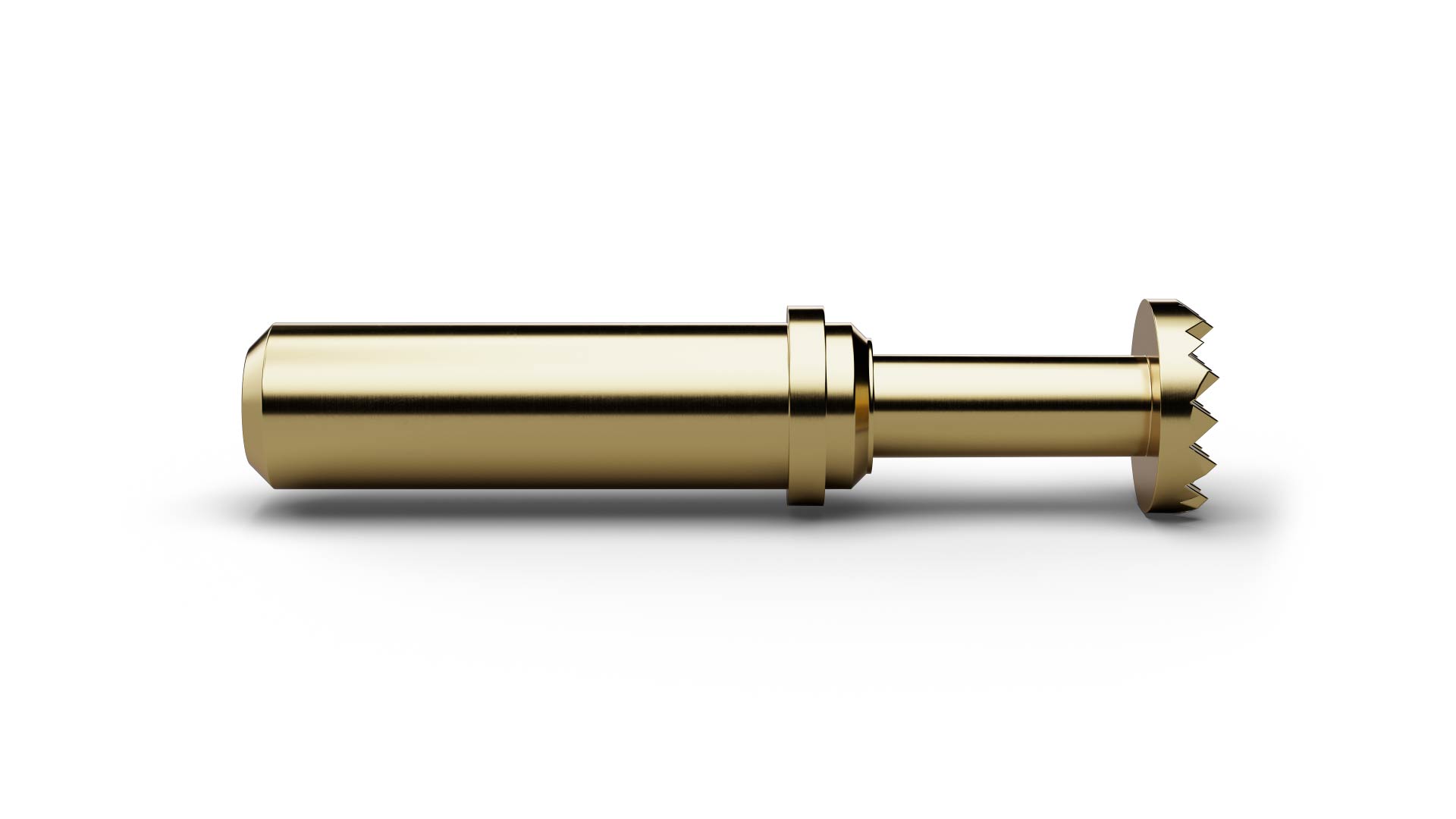

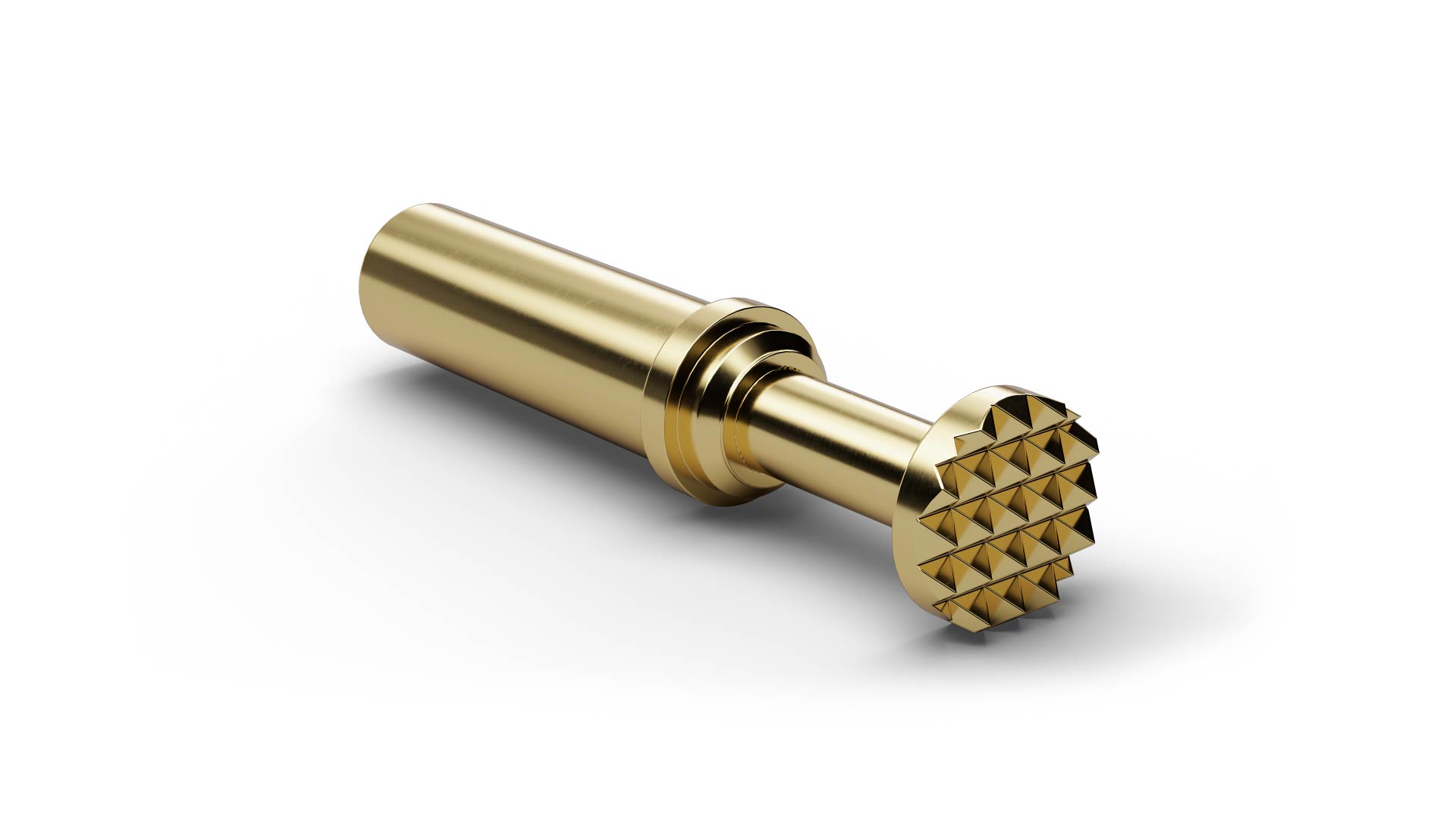

The Pogo Connector P14006B180G060TL080ST (item number 1018179) is a spring-loaded contact for electrical connections that are repeatedly mated and disconnected. As a spring-loaded detachable interface, P14006B180G060TL080ST is suited to repeated contact cycles such as charging and data contacts or other quick-release electrical connections. As a detachable spring-loaded interface, P14006B180G060TL080ST is suited to battery and charging contacts, mobile devices, measurement systems and industrial applications. For a pitch of 2.2 mm / 87 mil, spring force is 60 cN at a nominal travel of 1.5 mm. P14006B180G060TL080ST is rated for 8 A continuous current with a typical contact resistance of 100 mΩ. Tip style 06 (Serrated stepped) has a diameter of 1.8 mm.
