Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | P-M / P197M-L074 |
| Bước (mm/mil) | 3,00 / 118 |
| Nhiệt độ | -45°C...+200°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 7.4 |
| Chiều cao nhô ra (mm) | 2.7 |
| Đường kính đầu mũi (mm) | 1.3 |
| Đường kính thân (mm) | 1.97 |
| Đường kính cổ (mm) | 2.53 |
| Đường kính vòng ép (mm) | 2.53 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 11 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 10 |
| Lực lò xo (cN) | 20 |
| Hành trình danh định (mm) | 0.6 |
| Hành trình tối đa (mm) | 1 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 10 |
| Điện trở tiếp xúc điển hình (mOhm) | 30 |

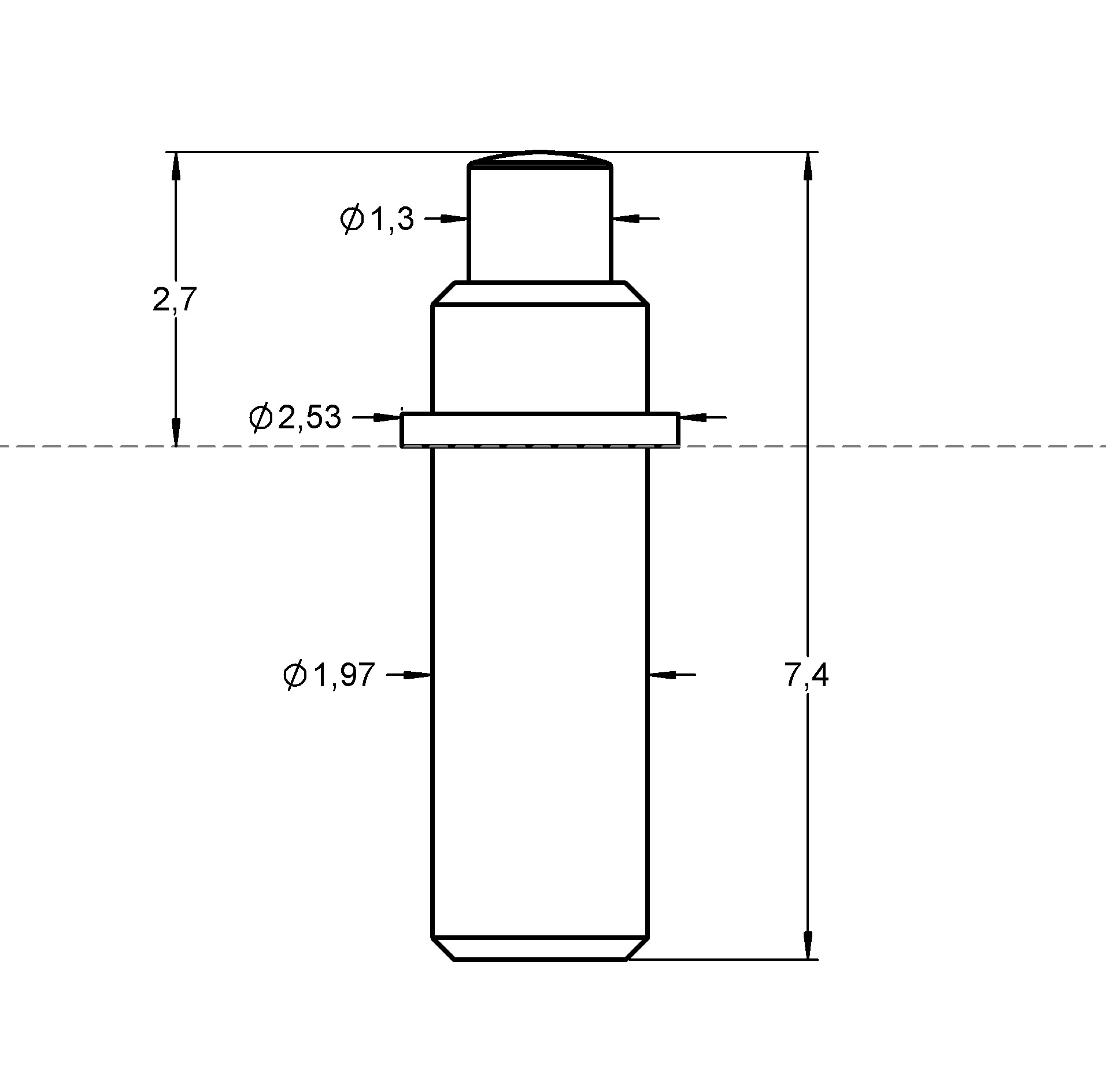

Đồ họa
Beschreibung des Produkts

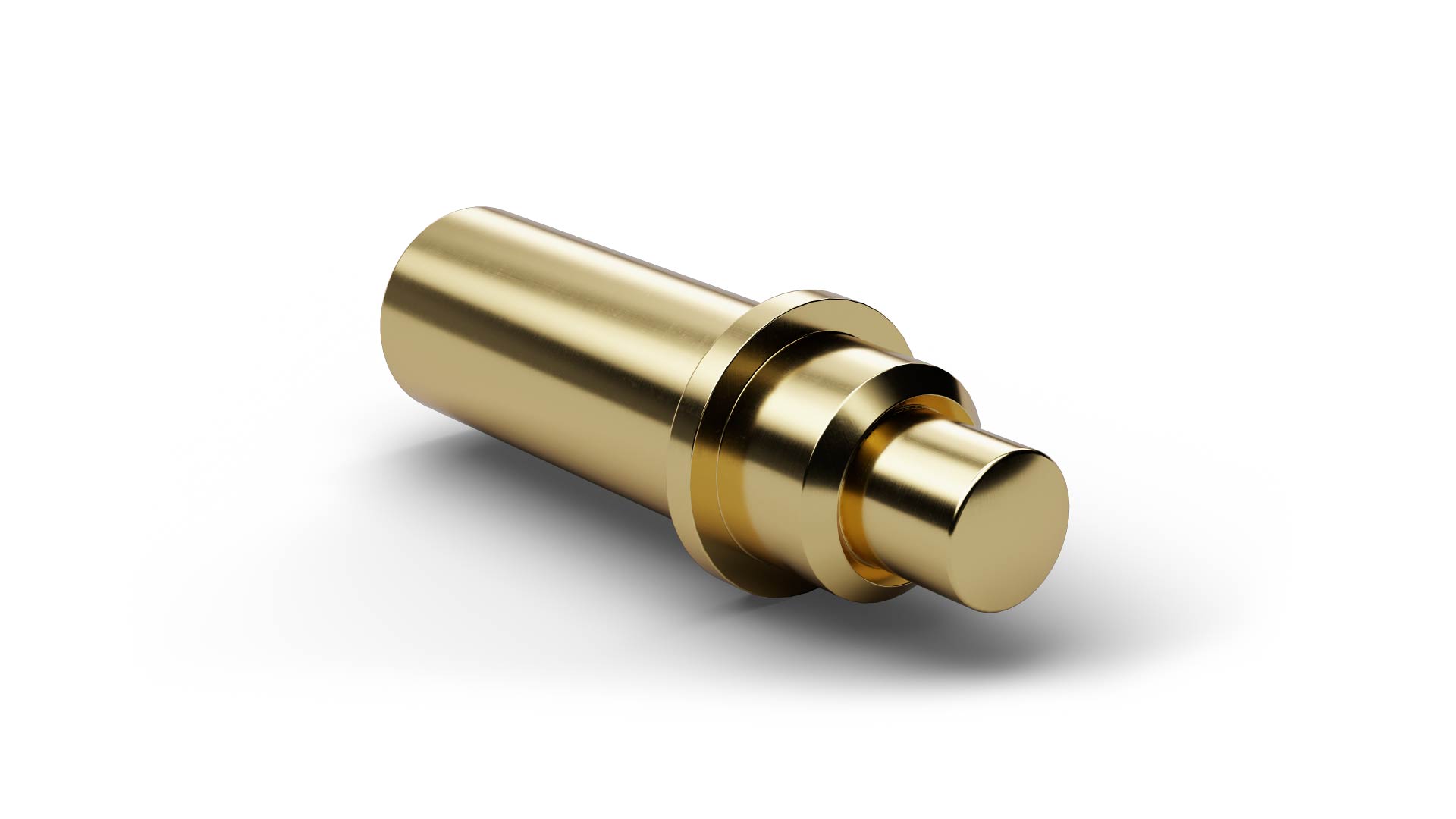

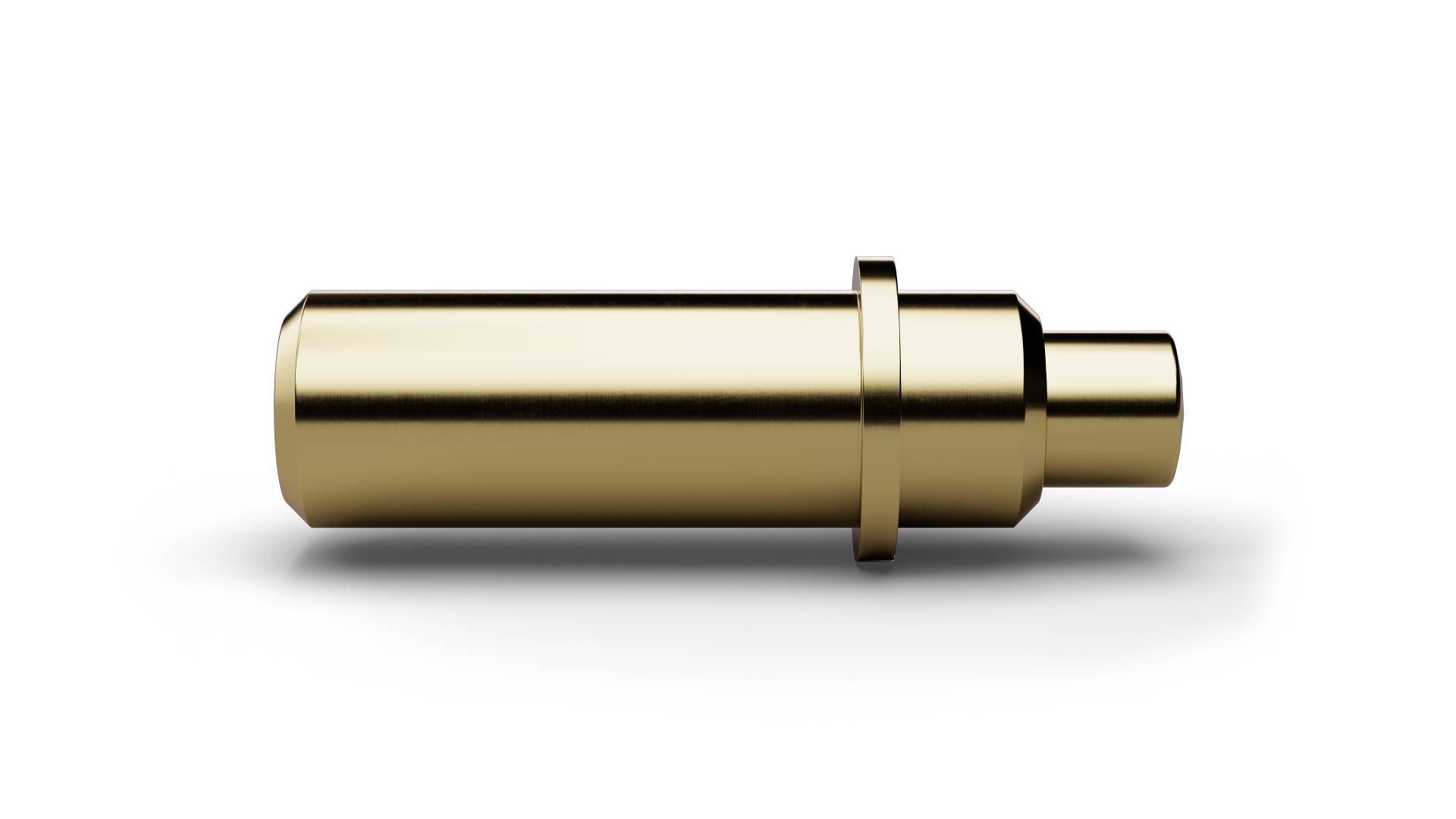

The Pogo Connector P19711B130G020ML074ST (item number 1018438) is a spring-loaded contact for electrical connections that are repeatedly mated and disconnected. As a spring-loaded detachable interface, P19711B130G020ML074ST is suited to repeated contact cycles such as charging and data contacts or other quick-release electrical connections. As a detachable spring-loaded interface, P19711B130G020ML074ST is suited to battery and charging contacts, mobile devices, measurement systems and industrial applications. For a pitch of 3 mm / 118 mil, spring force is 20 cN at a nominal travel of 0.6 mm. P19711B130G020ML074ST is rated for 10 A continuous current with a typical contact resistance of 30 mΩ. On P19711B130G020ML074ST, tip style 11 (Spherical) has a diameter of 1.3 mm.
