Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | HCF772 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+200°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 32.3 |
| Chiều cao nhô ra (mm) | 10.3 |
| Đường kính đầu mũi (mm) | 2.5 |
| Đường kính thân (mm) | 1.66 |
| Đường kính cổ (mm) | 2 |
| Đường kính vòng ép (mm) | 2 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 06 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 50 |
| Lực lò xo (cN) | 300 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 5 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 20 |
| Điện trở tiếp xúc điển hình (mOhm) | 10 |
Đồ họa
Beschreibung des Produkts

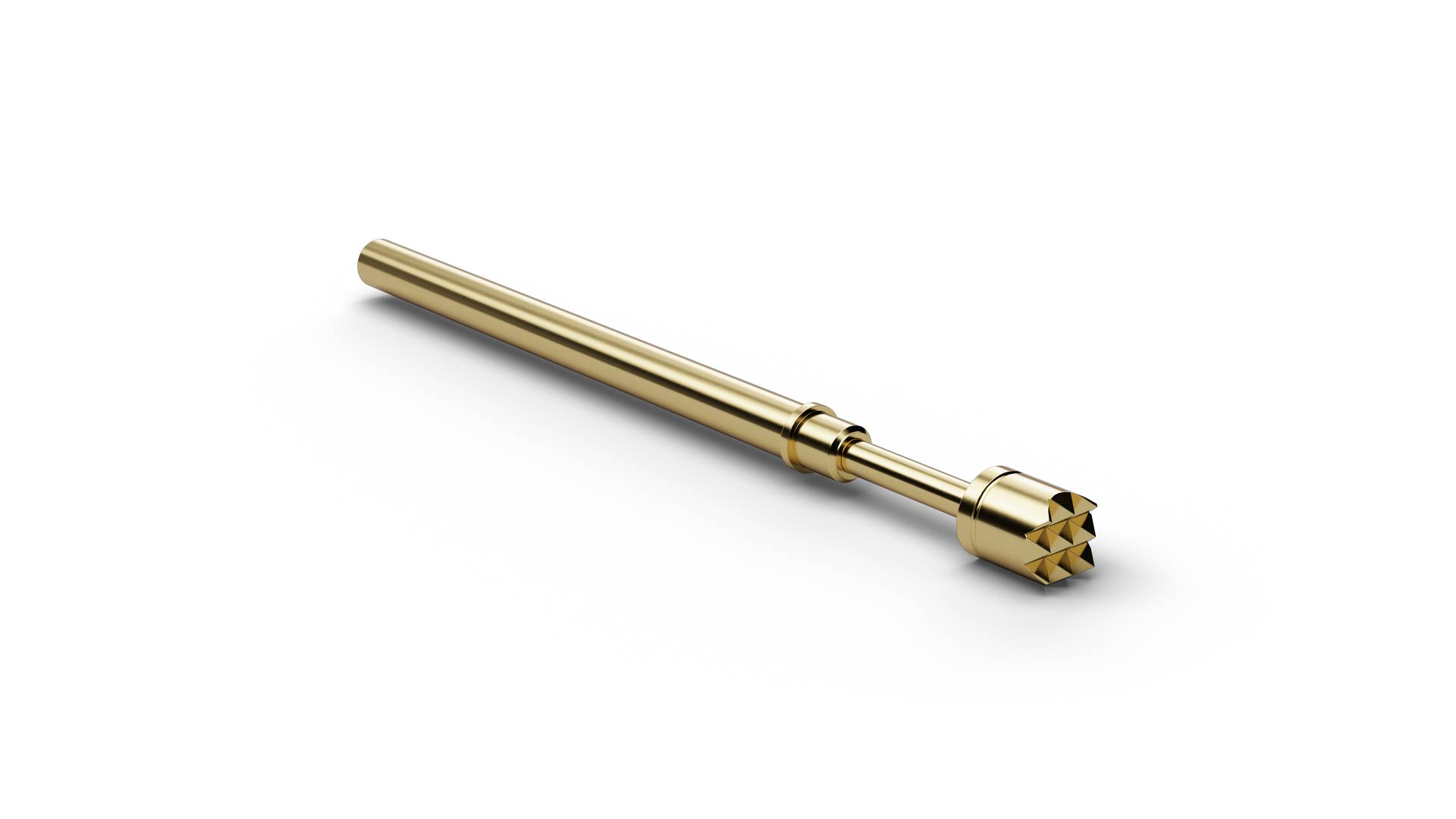

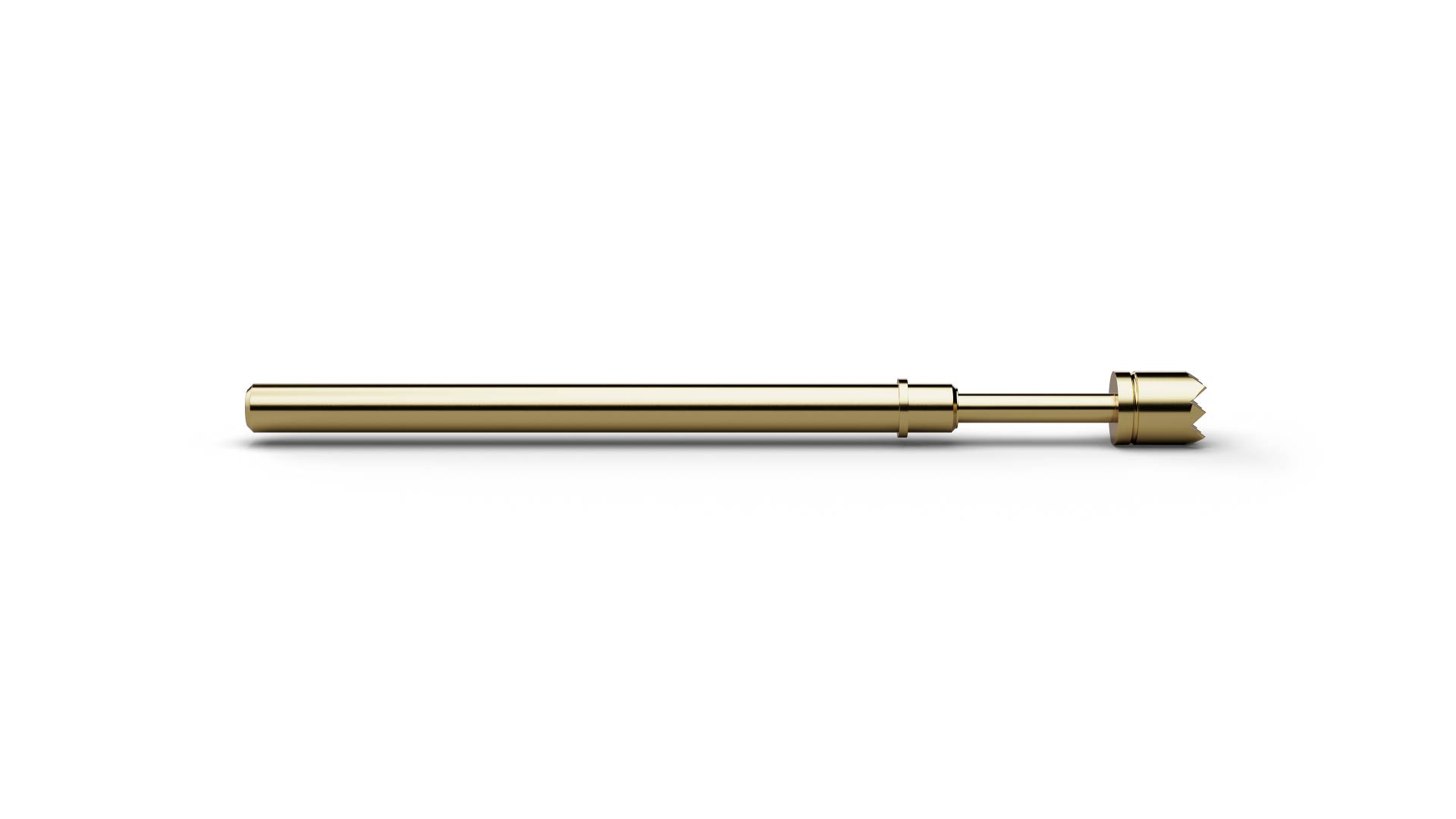

The High Current Probe HCF77206B250G300 (item number 1019016) is designed for electrical test and contacting tasks with elevated current loads. HCF77206B250G300 focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. For HCF77206B250G300, current capacity, low contact resistance and defined contact force are key to limiting electrical losses and unwanted heating. HCF77206B250G300 combines a pitch of 2.54 mm / 100 mil with tip style 06 (Serrated stepped) and a tip diameter of 2.5 mm. HCF77206B250G300 operates with 300 cN spring force and 4 mm nominal travel. The continuous-current rating of HCF77206B250G300 is 20 A.
