Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F561 |
| Bước (mm/mil) | 1,90 / 75 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 17 |
| Chiều cao nhô ra (mm) | 4.5 |
| Đường kính đầu mũi (mm) | 1.5 |
| Đường kính thân (mm) | 1 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 06 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 50 |
| Lực lò xo (cN) | 100 |
| Hành trình danh định (mm) | 2.4 |
| Hành trình tối đa (mm) | 3 |
| Độ chính xác đầu mũi +/- (mm) | 0.05 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 4 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts

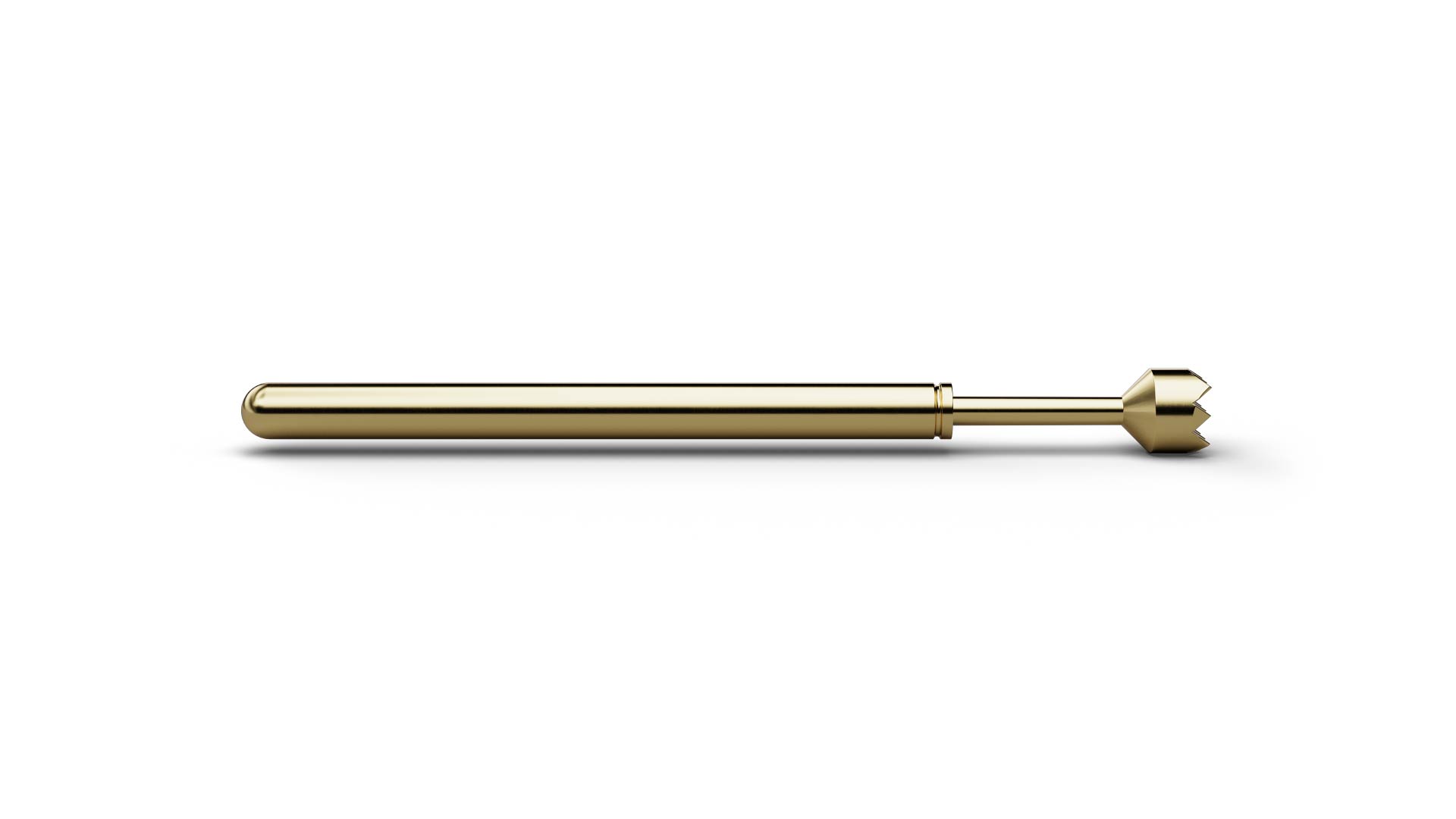

As a Basic Contact Probe, F56106B150G100 (item number 1019564) establishes a spring-loaded electrical connection to the test point. With tip style 06 (Serrated stepped), F56106B150G100 combines ICT/FCT use with a geometry intended for wires, pins and wire-wrap posts; the geometry is also suited to slightly bent contacts. F56106B150G100 combines a pitch of 1.9 mm / 75 mil with tip style 06 (Serrated stepped) and a tip diameter of 1.5 mm. F56106B150G100 operates with 100 cN spring force and 2.4 mm nominal travel. The electrical rating of F56106B150G100 combines 4 A continuous current with 20 mΩ typical contact resistance. The plunger in F56106B150G100 is made of beryllium copper and is gold-plated.
