Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | FP-S |
| Bước (mm/mil) | 1,00 / 39 |
| Nhiệt độ | -45°C...+200°C |
| Định nghĩa bổ sung | H |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 15.8 |
| Chiều cao nhô ra (mm) | 4 |
| Đường kính đầu mũi (mm) | 0.34 |
| Đường kính thân (mm) | 0.48 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 01 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 17 |
| Lực lò xo (cN) | 50 |
| Hành trình danh định (mm) | 2 |
| Hành trình tối đa (mm) | 2.3 |
| Độ chính xác đầu mũi +/- (mm) | 0.05 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 1 |
| Điện trở tiếp xúc điển hình (mOhm) | 65 |
Đồ họa
Beschreibung des Produkts

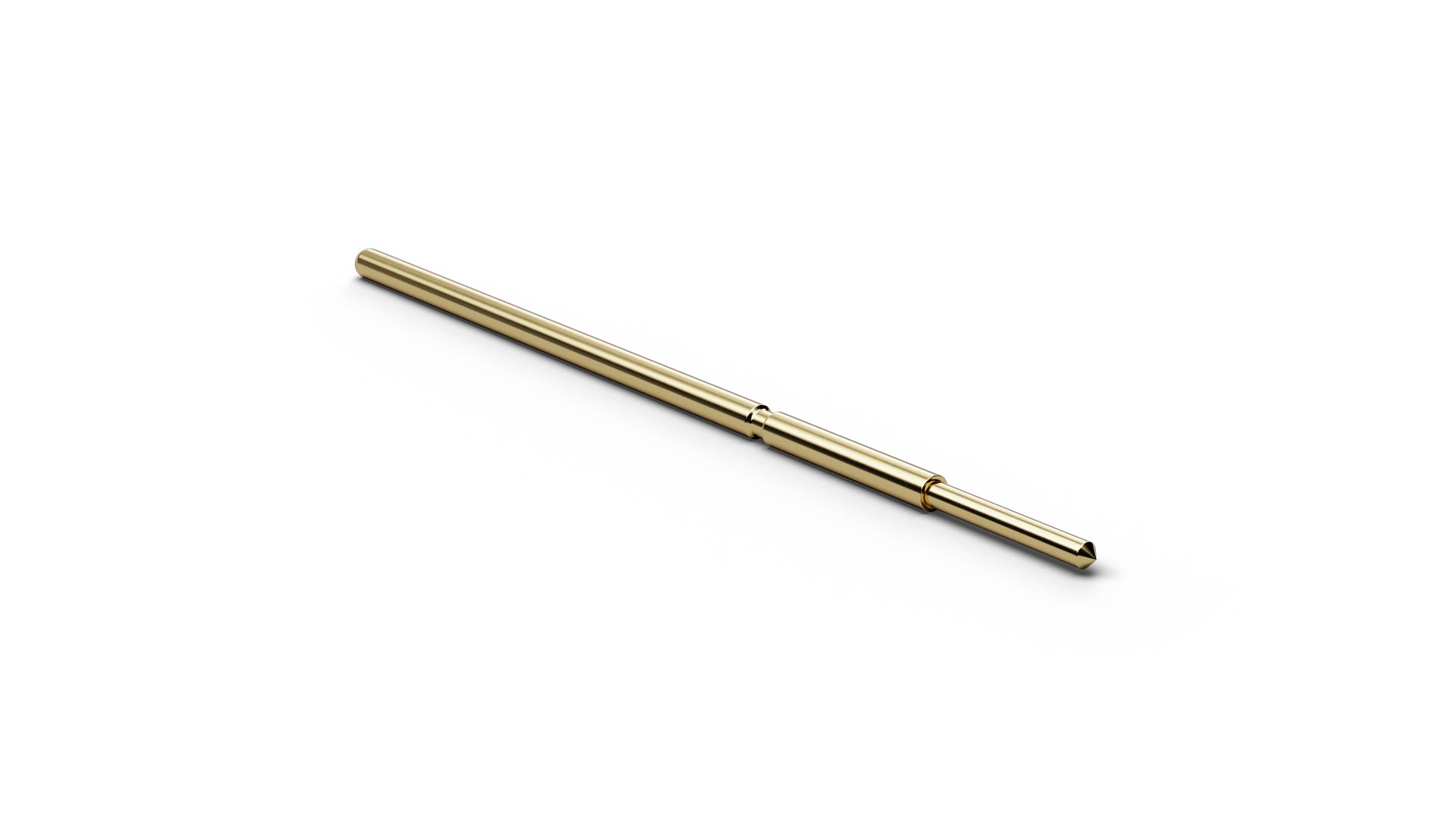

The Fine Pitch Probe FP480S01B034G050L158H (item number 1020277) is designed for precise contacting where installation space is limited. Tip style 01 (Conical 90°) targets FP480S01B034G050L158H at solder pads and vias at small pitches; Fine Pitch Probes are used, among other applications, in semiconductor final test, WLCSP solutions, MEMS and micro-PCB testing. Key design data for FP480S01B034G050L158H includes pitch 1 mm / 39 mil, spring force 50 cN, continuous current 1 A. FP480S01B034G050L158H belongs to the FP-S family. As an H version, FP480S01B034G050L158H extends the operating range to high-temperature applications up to 200 °C.
