Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F888 |
| Bước (mm/mil) | 6,50 / 256 |
| Nhiệt độ | -45°C...+200°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 19.9 |
| Đường kính đầu mũi (mm) | 5 |
| Đường kính thân (mm) | 6 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 90 |
| Vật liệu pít-tông 2 | Steel |
| Mạ pít-tông | Uncoated |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 70 |
| Lực lò xo (cN) | 100 |
| Hành trình danh định (mm) | 1.4 |
| Hành trình tối đa (mm) | 1.4 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
| Hành trình công tắc (mm) | 0.5 |
| Cường độ dòng điện liên tục (A) 2 | 1 |
Đồ họa
Beschreibung des Produkts

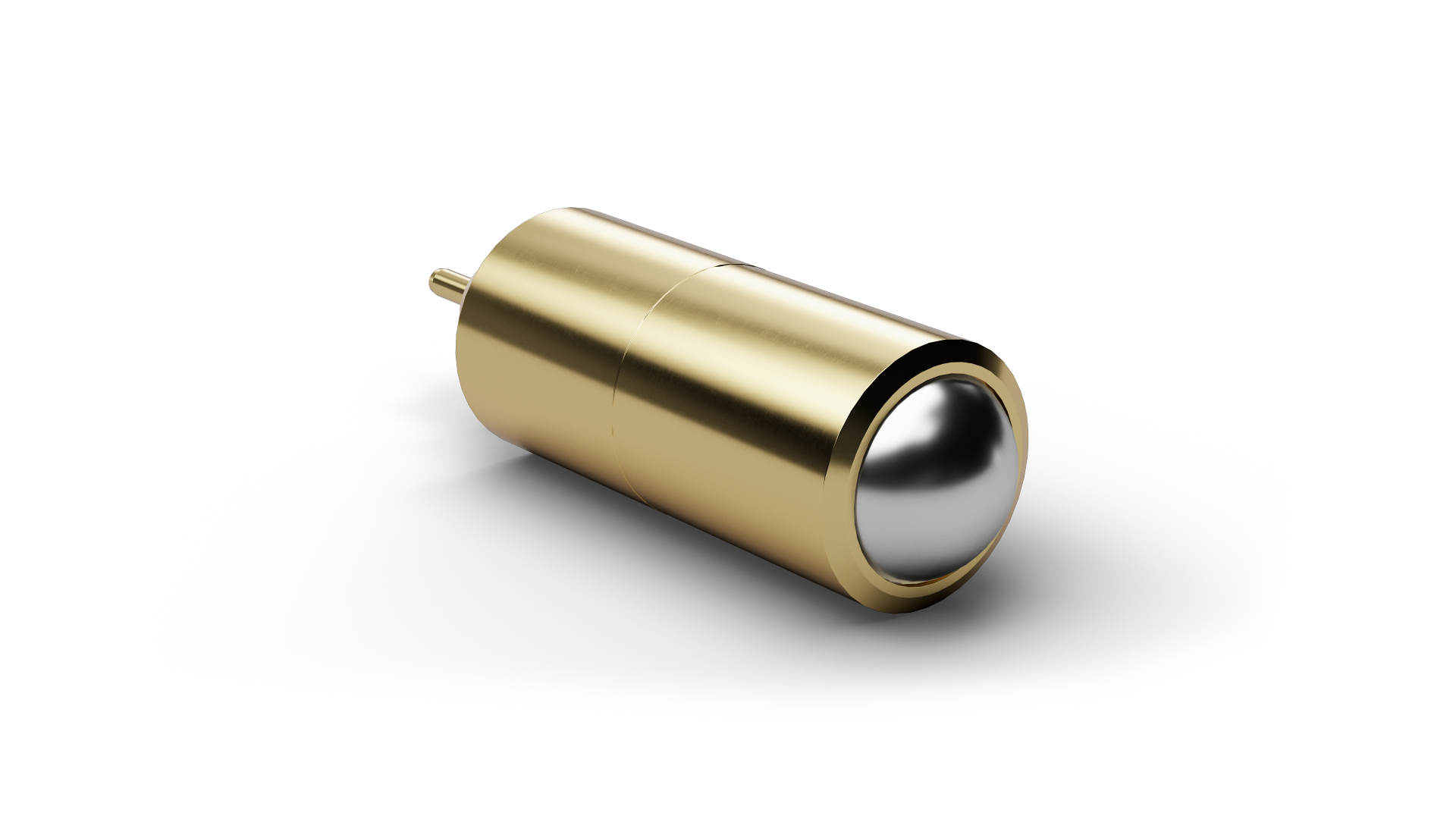

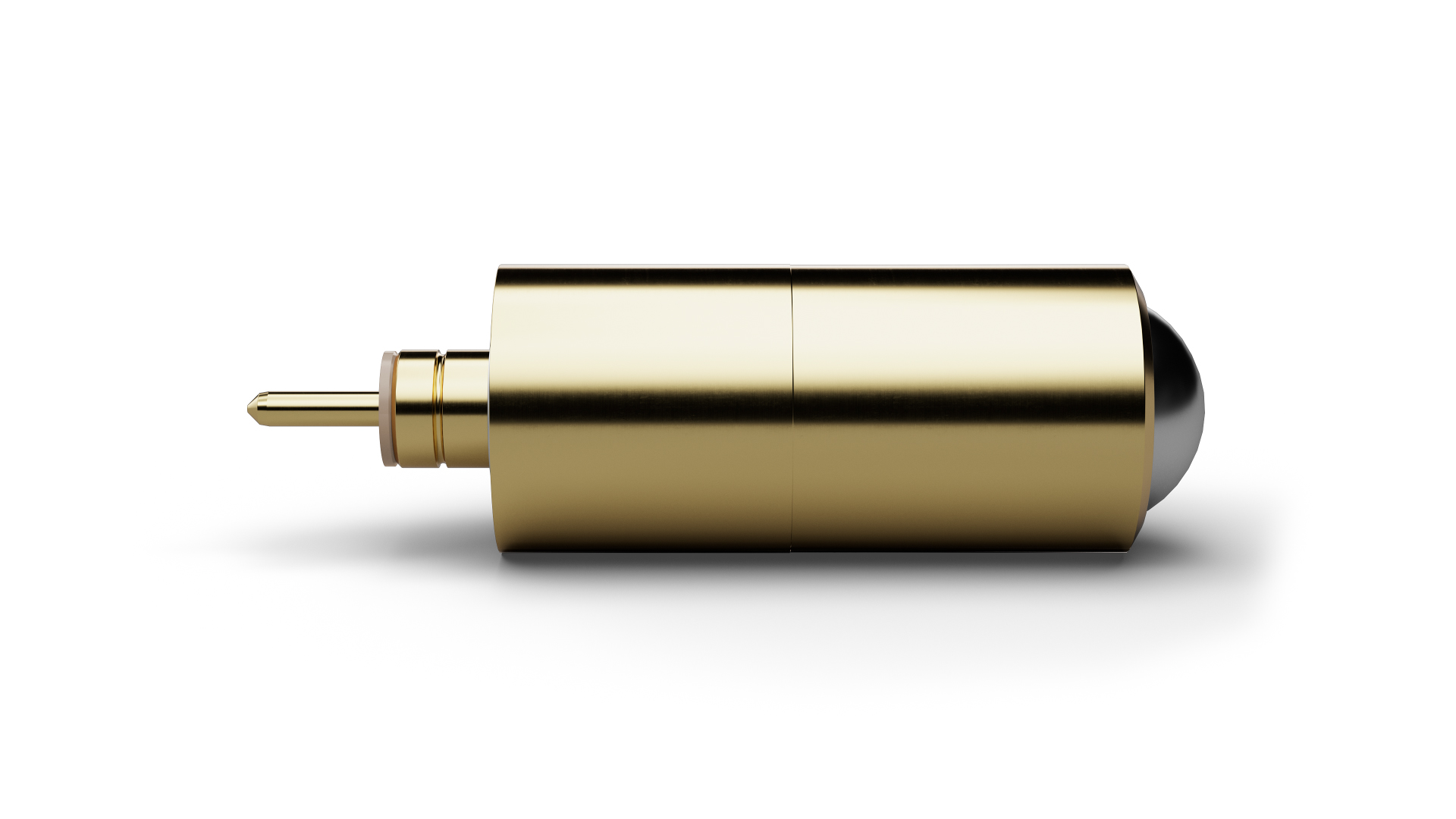

The Ball-Head Switch Probe F88890S0003U100S05 (item number 1024113) combines spring-loaded contacting with a defined switching or sensing function. F88890S0003U100S05 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. F88890S0003U100S05 is used for presence and position testing and sends an electrical signal to the test system when the defined actuation travel is reached. F88890S0003U100S05 operates with 100 cN spring force and 1.4 mm nominal travel. F88890S0003U100S05 is rated for 5 A continuous current with a typical contact resistance of 25 mΩ. F88890S0003U100S05 combines a pitch of 6.5 mm / 256 mil with tip style 90 (Rolling ball) and a tip diameter of 5 mm.
