Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | HCF713 |
| Bước (mm/mil) | 4,00 / 157 |
| Nhiệt độ | -45°C...+200°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 15 |
| Chiều cao nhô ra (mm) | 7.1 |
| Đường kính đầu mũi (mm) | 2.3 |
| Đường kính thân (mm) | 2.65 |
| Đường kính cổ (mm) | 3.2 |
| Đường kính vòng ép (mm) | 3.2 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 14 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 70 |
| Lực lò xo (cN) | 150 |
| Hành trình danh định (mm) | 2.8 |
| Hành trình tối đa (mm) | 3.5 |
| Độ chính xác đầu mũi +/- (mm) | 0.1 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 30 |
| Điện trở tiếp xúc điển hình (mOhm) | 8 |

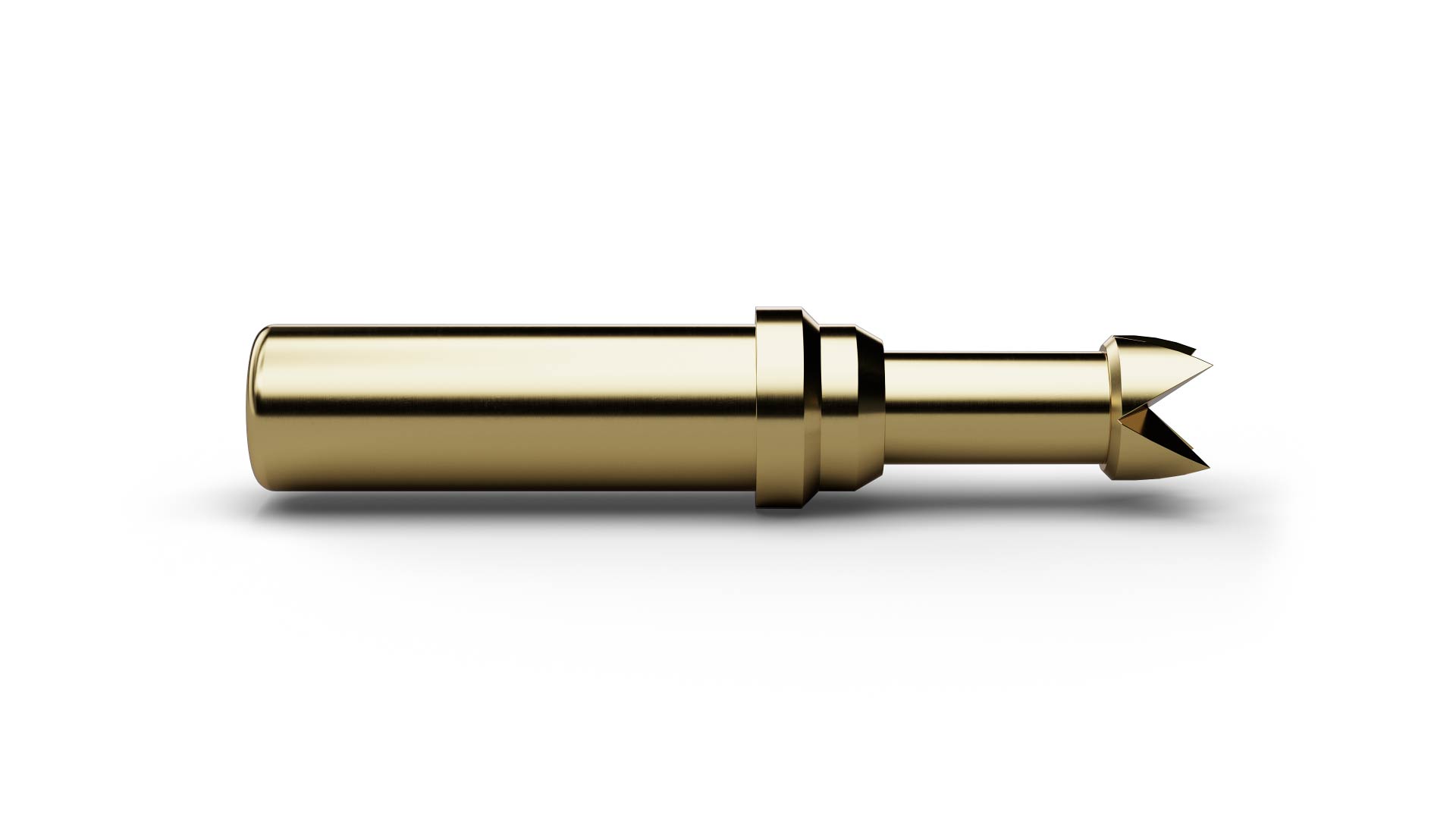

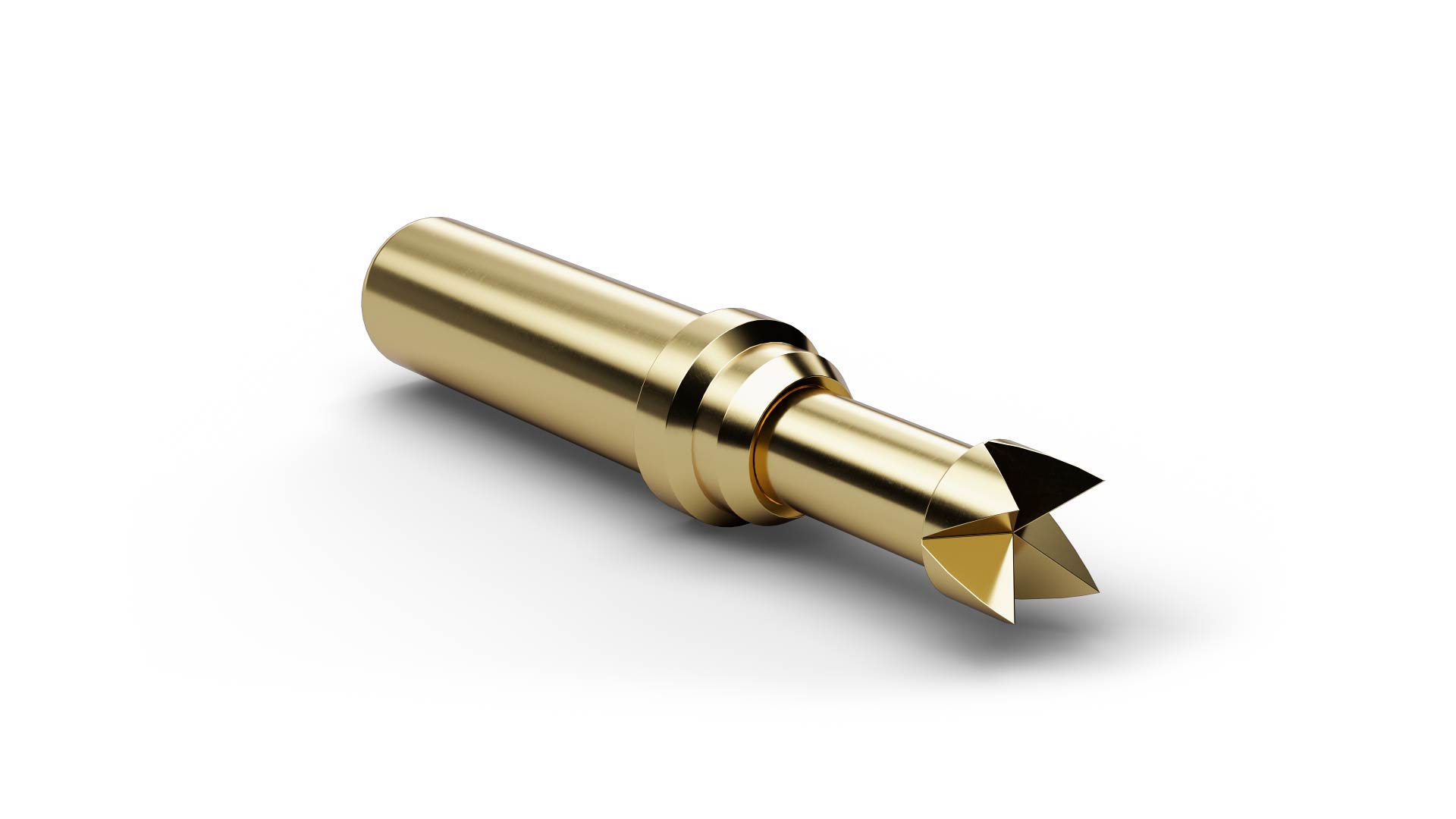

Đồ họa
