Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F075 |
| Bước (mm/mil) | 1,90 / 75 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 33.1 |
| Chiều cao nhô ra (mm) | 8.5 |
| Đường kính đầu mũi (mm) | 1.2 |
| Đường kính thân (mm) | 1.02 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 15 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Progressive |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 110 |
| Lực lò xo (cN) | 280 |
| Hành trình danh định (mm) | 4.3 |
| Hành trình tối đa (mm) | 6.4 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 4 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts

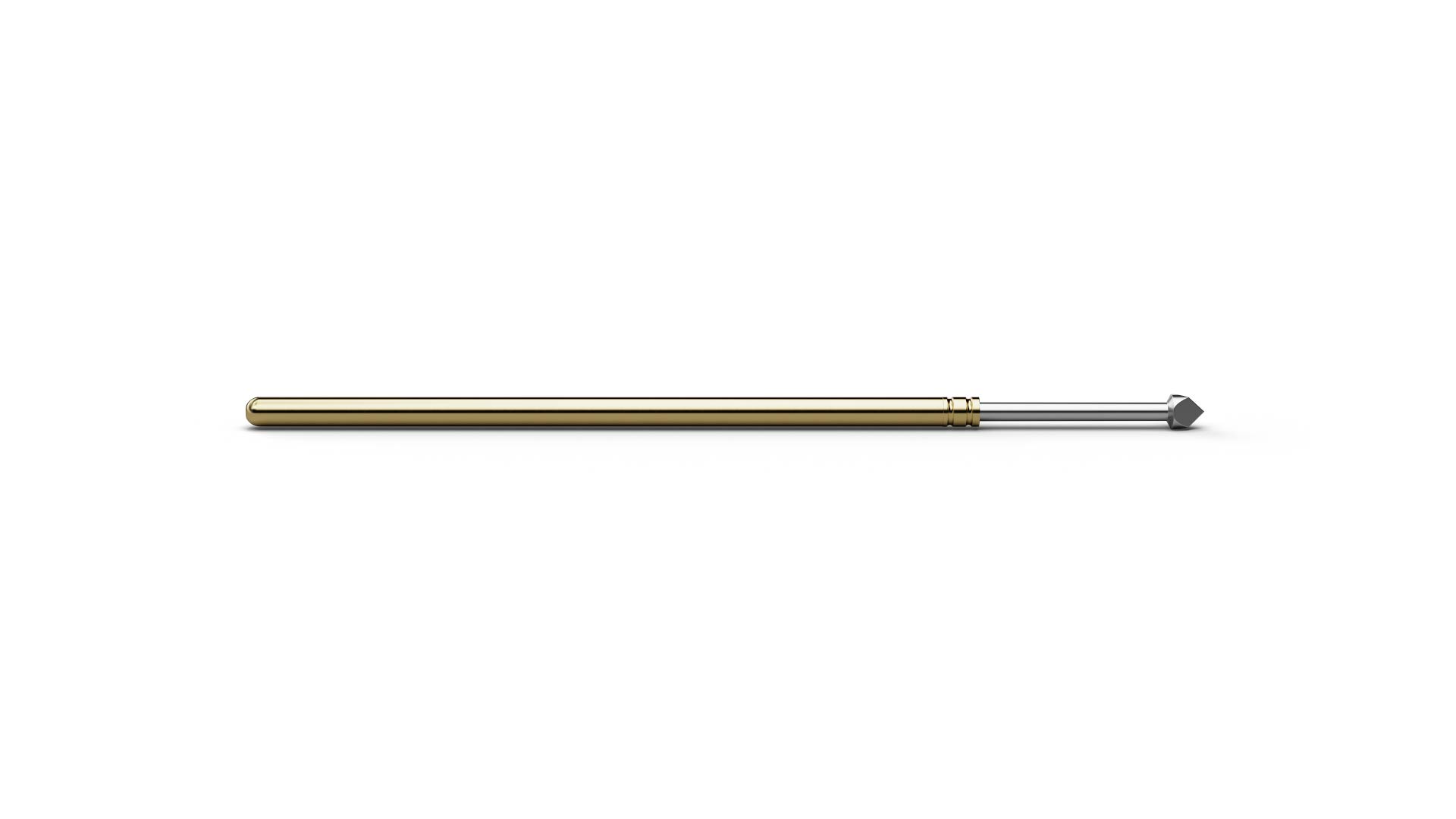

As a Basic Contact Probe, F07515B120P280 (item number 1026314) establishes a spring-loaded electrical connection to the test point. With tip style 15 (Triangular 45° stepped), F07515B120P280 combines ICT/FCT use with a geometry intended for vias and solder pads where sharp edges can penetrate flux residues or oxide layers. F07515B120P280 combines a pitch of 1.9 mm / 75 mil with tip style 15 (Triangular 45° stepped) and a tip diameter of 1.2 mm. F07515B120P280 operates with 280 cN spring force and 4.3 mm nominal travel. F07515B120P280 is rated for 4 A continuous current with a typical contact resistance of 20 mΩ. The plunger in F07515B120P280 is made of beryllium copper and uses Progressive Coating.
