Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | P-T / P500T-L160 |
| Bước (mm/mil) | 6,50 / 256 |
| Nhiệt độ | -45°C...+200°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 16 |
| Chiều cao nhô ra (mm) | 6 |
| Đường kính đầu mũi (mm) | 4 |
| Đường kính thân (mm) | 5 |
| Đường kính cổ (mm) | 6 |
| Đường kính vòng ép (mm) | 6 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 11 |
| Vật liệu pít-tông 2 | Brass |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 90 |
| Lực lò xo (cN) | 400 |
| Hành trình danh định (mm) | 3.2 |
| Hành trình tối đa (mm) | 5 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 30 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts

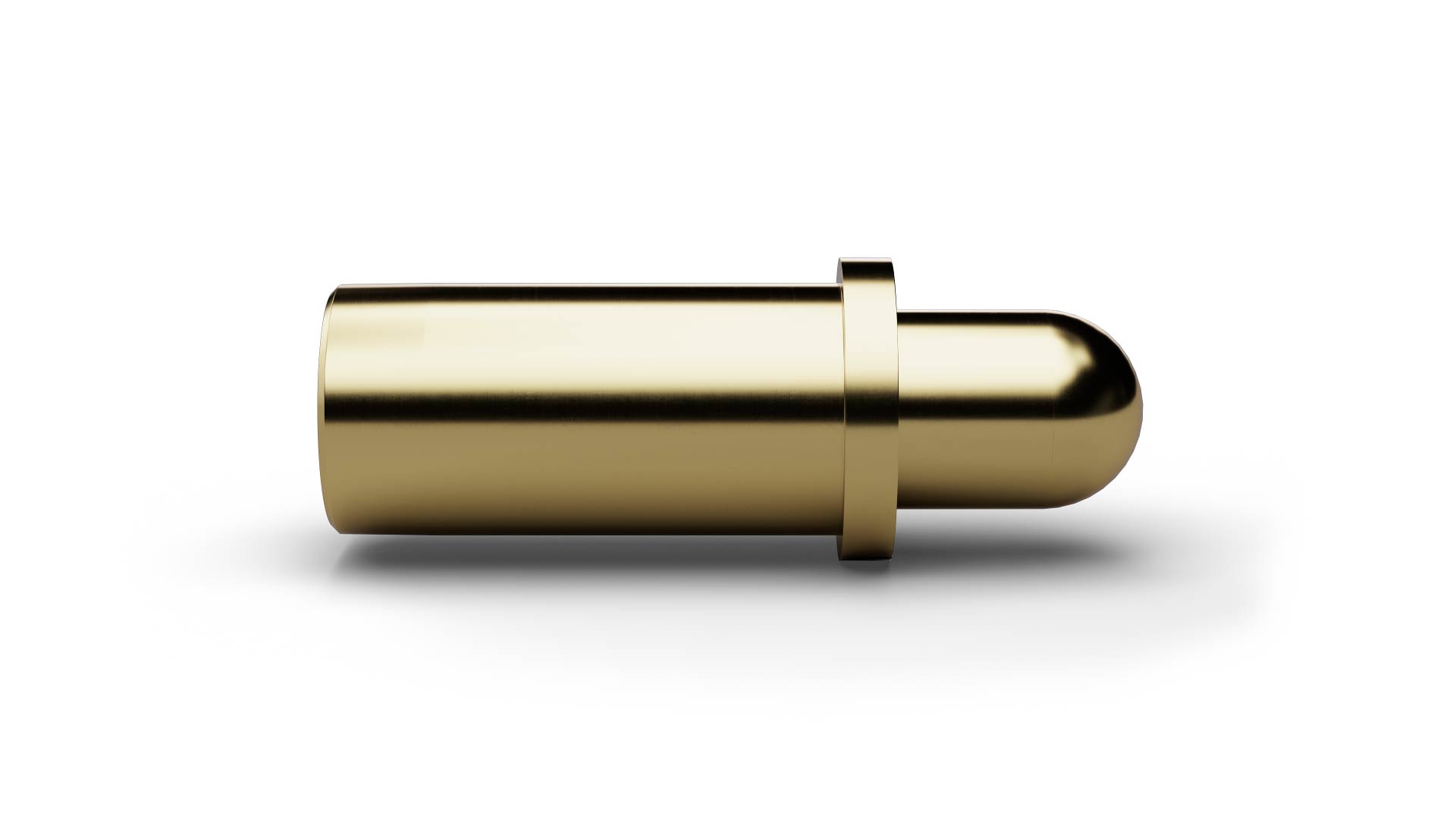

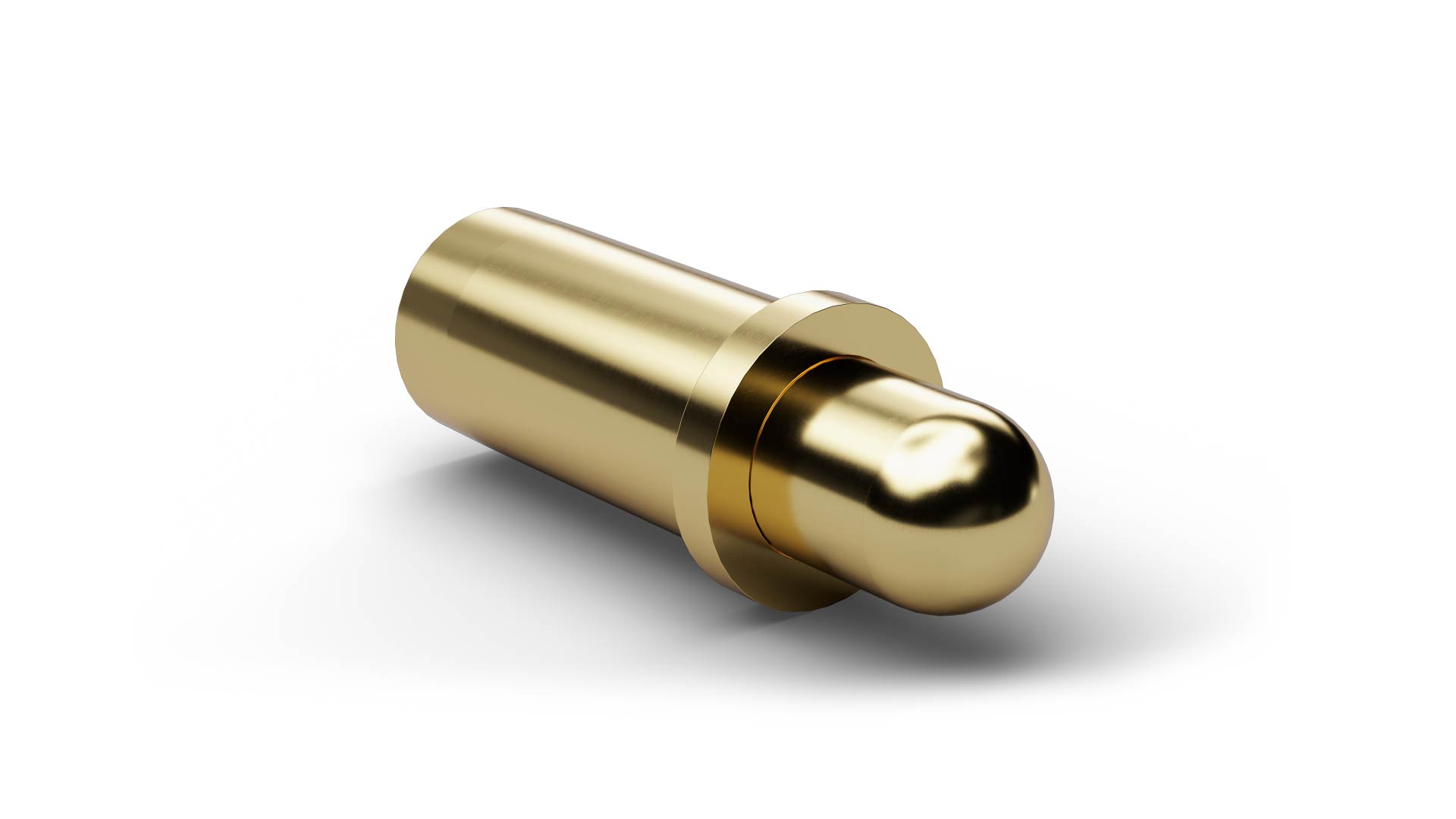

The Pogo Connector P50011M400G400TL160ST (item number 1026617) is a spring-loaded contact for electrical connections that are repeatedly mated and disconnected. As a spring-loaded detachable interface, P50011M400G400TL160ST is suited to repeated contact cycles such as charging and data contacts or other quick-release electrical connections. As a detachable spring-loaded interface, P50011M400G400TL160ST is suited to battery and charging contacts, mobile devices, measurement systems and industrial applications. For a pitch of 6.5 mm / 256 mil, spring force is 400 cN at a nominal travel of 3.2 mm. The probe is rated for 30 A continuous current with a typical contact resistance of 20 mΩ. On P50011M400G400TL160ST, tip style 11 (Spherical) has a diameter of 4 mm.
