Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | P-T / P197T-L130 |
| Bước (mm/mil) | 3,00 / 118 |
| Nhiệt độ | -45°C...+200°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 13 |
| Chiều cao nhô ra (mm) | 5.1 |
| Đường kính đầu mũi (mm) | 1.3 |
| Đường kính thân (mm) | 1.97 |
| Đường kính cổ (mm) | 2.52 |
| Đường kính vòng ép (mm) | 2.52 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 21 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 30 |
| Lực lò xo (cN) | 50 |
| Hành trình danh định (mm) | 1.5 |
| Hành trình tối đa (mm) | 3 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Kết nối | Solder Connection |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 9 |
| Điện trở tiếp xúc điển hình (mOhm) | 100 |
Đồ họa
Beschreibung des Produkts

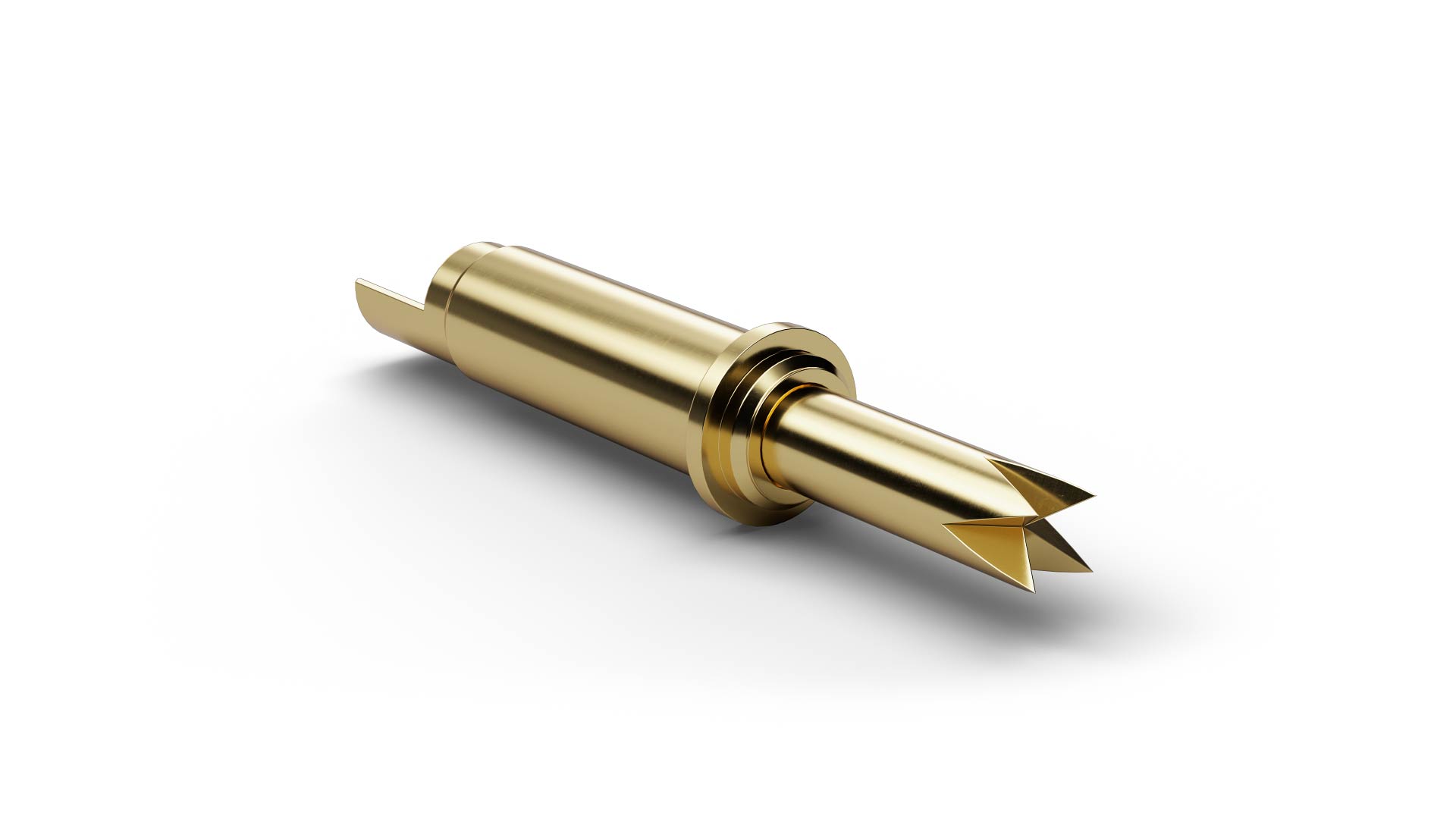

The Pogo Connector P19721B130G050TL130LA (item number 1027202) is a spring-loaded contact for electrical connections that are repeatedly mated and disconnected. As a spring-loaded detachable interface, P19721B130G050TL130LA is suited to repeated contact cycles such as charging and data contacts or other quick-release electrical connections. As a detachable spring-loaded interface, P19721B130G050TL130LA is suited to battery and charging contacts, mobile devices, measurement systems and industrial applications. On P19721B130G050TL130LA, a pitch of 3 mm / 118 mil is combined with 50 cN spring force and 1.5 mm nominal travel. P19721B130G050TL130LA is rated for 9 A continuous current with a typical contact resistance of 100 mΩ. Tip style 21 (4-point crown (self-cleaning)) has a diameter of 1.3 mm.
