Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | HCF725 |
| Bước (mm/mil) | 5,00 / 197 |
| Nhiệt độ | -45°C...+200°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 17.1 |
| Chiều cao nhô ra (mm) | 7.2 |
| Đường kính đầu mũi (mm) | 4 |
| Đường kính thân (mm) | 3.5 |
| Đường kính cổ (mm) | 4 |
| Đường kính vòng ép (mm) | 4 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 06 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 100 |
| Lực lò xo (cN) | 250 |
| Hành trình danh định (mm) | 2 |
| Hành trình tối đa (mm) | 2.5 |
| Độ chính xác đầu mũi +/- (mm) | 0.12 |
| Ren | M3X0,25 |
| Kích thước dụng cụ (mm) | 3,5 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 50 |
| Điện trở tiếp xúc điển hình (mOhm) | 5 |

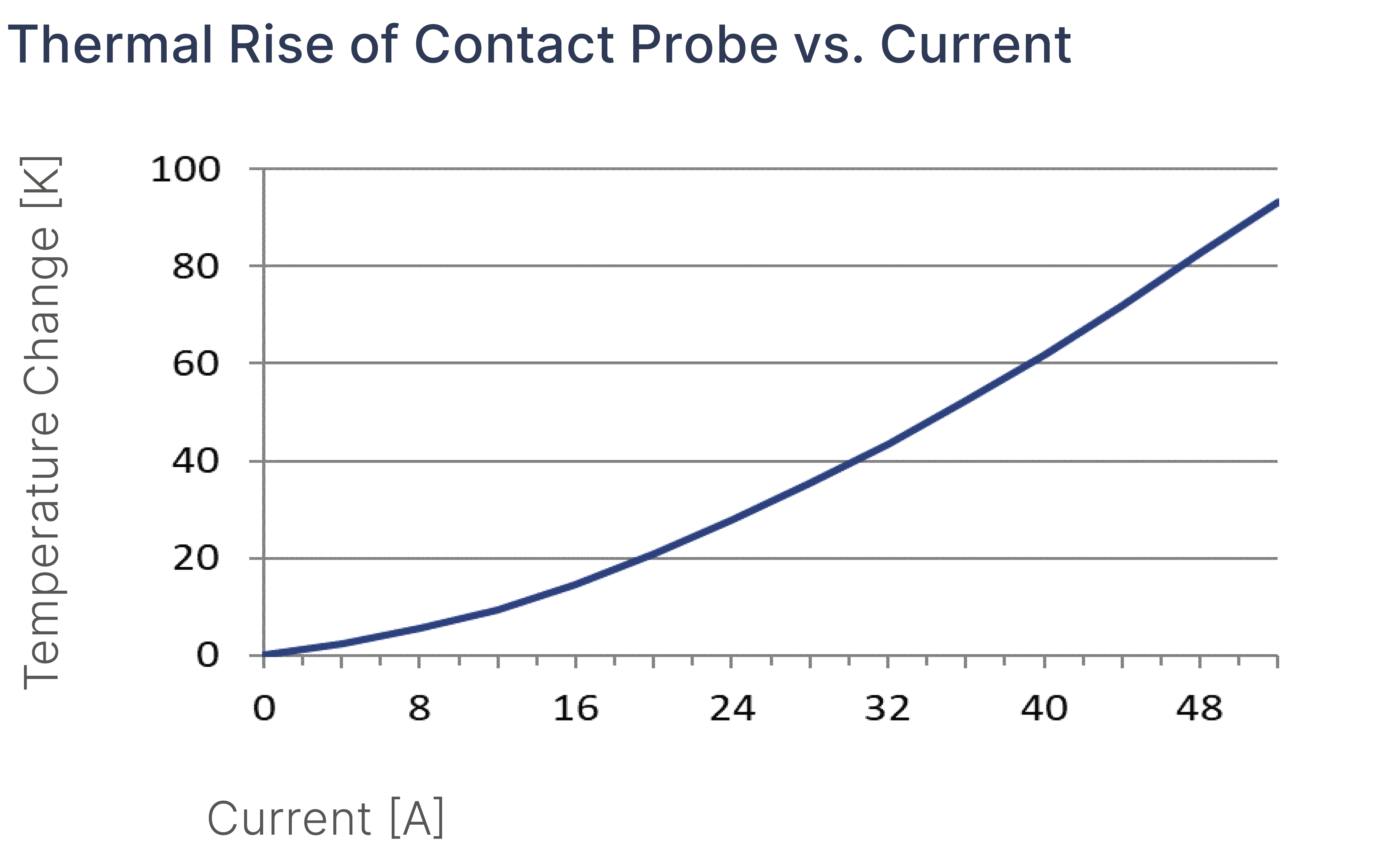

Đồ họa
Beschreibung des Produkts

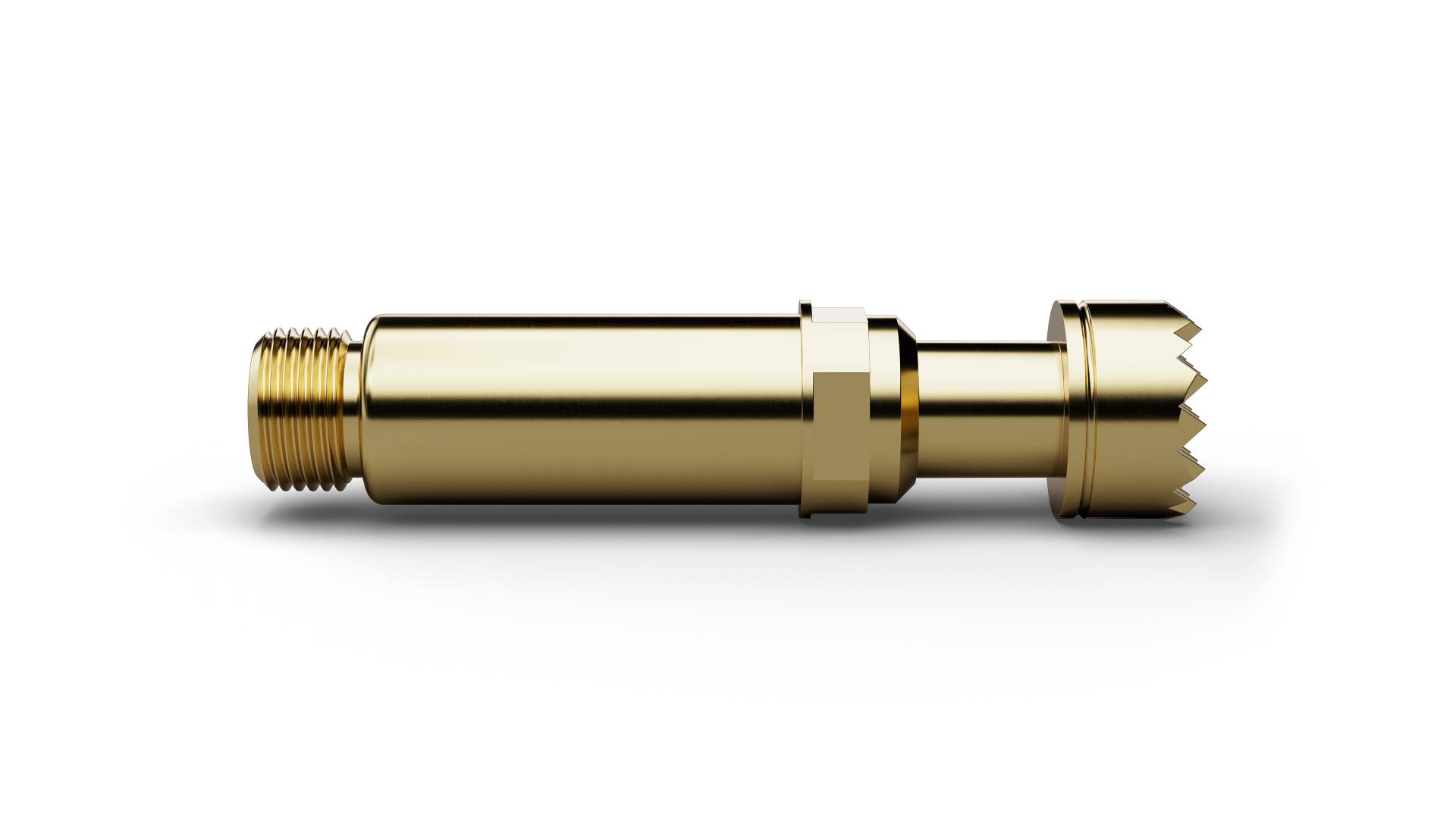

The High Current Probe HCF72506B400G250 (item number 1029512) is designed for safe transmission of high electrical currents in test and contacting applications. HCF72506B400G250 focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. For HCF72506B400G250, contact resistance, contact force and thermal behavior must be considered together because they influence voltage drop and temperature rise at the contact point. The intended application area for HCF72506B400G250 includes power-electronics testing. HCF72506B400G250 is rated for 50 A continuous current with a typical contact resistance of 5 mΩ. For HCF72506B400G250, spring force is 250 cN at a nominal travel of 2 mm.
