Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|

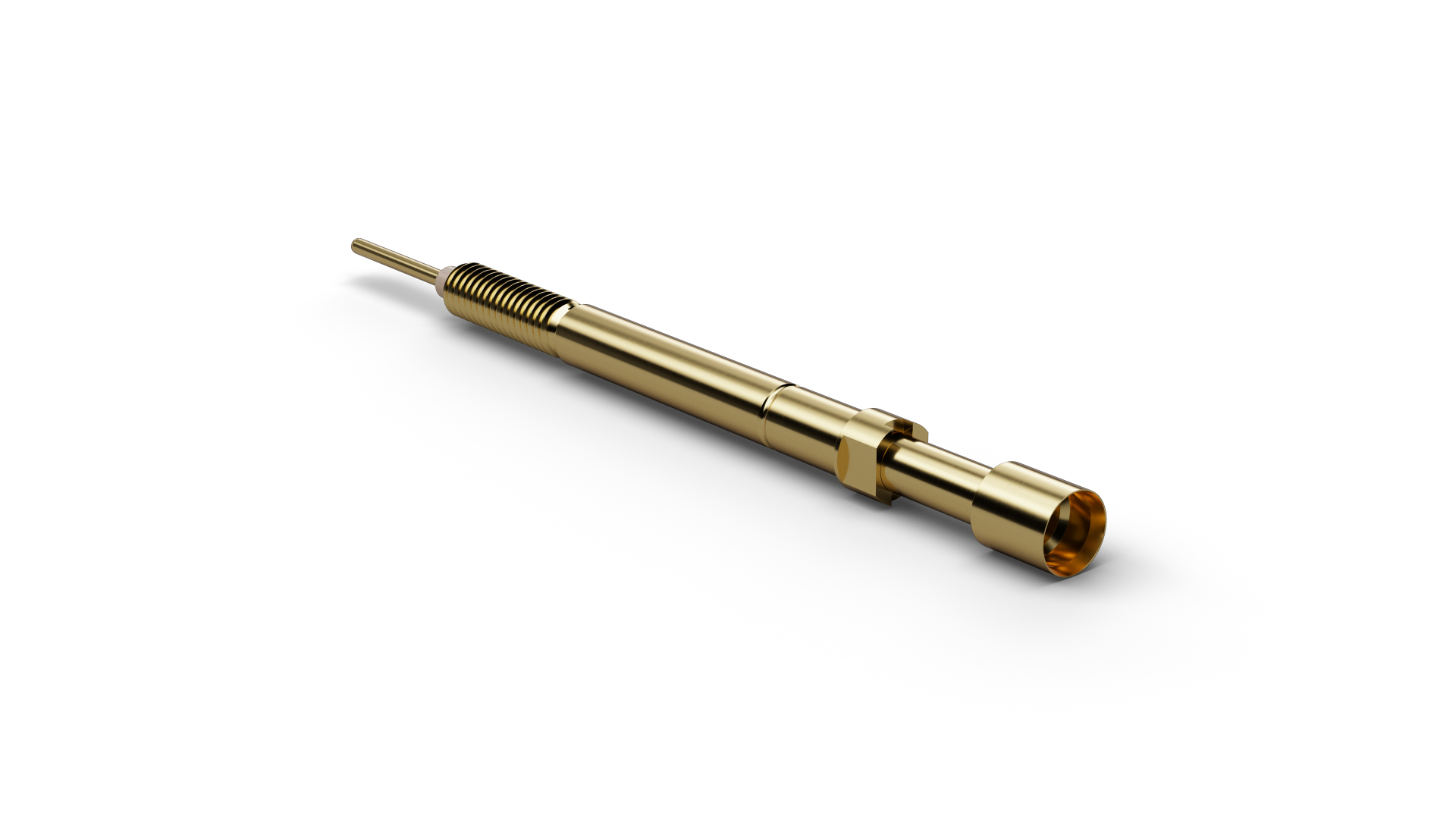

| Loại/dòng sản phẩm | F835 |
| Bước (mm/mil) | 3,50 / 138 |
| Nhiệt độ | -45°C...+100°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 45.5 |
| Chiều cao nhô ra (mm) | 10.5 |
| Đường kính đầu mũi (mm) | 3.2 |
| Đường kính thân (mm) | 2.65 |
| Đường kính cổ (mm) | 3.2 |
| Khoảng cách trong/ngoài (mm) | -1.9 |
| Đường kính đầu mũi (mm) 2 | 0.52 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 05 |
| Kiểu đầu kim 2 | 05 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Vật liệu pít-tông 2 2 | Beryllium copper |
| Mạ pít-tông 2 | Gold |
| Vật liệu lò xo 2 | High-grade steel |
| Mạ lò xo 2 | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 30 |
| Lực lò xo (cN) | 70 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 5 |
| Ren | M2,5 |
| Kích thước dụng cụ (mm) | 2,6 |
| DUT | MATE-AX Male 1 Pos |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 10 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
| Trở kháng (ohm) | 50 |
| Tần số (GHz) | 2 |
| Cường độ dòng điện liên tục (A) 2 | 2 |
| Điện trở tiếp xúc điển hình (mOhm) 2 | 120 |
| Thông số kỹ thuật tiếp xúc bên trong | |
|---|---|
| Hành trình danh định (mm) 2 | 4 |
| Hành trình tối đa (mm) 2 | 5 |
| Lực căng trước (cN) 2 | 15 |
| Lực lò xo (cN) 2 | 50 |
