Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F039 |
| Bước (mm/mil) | 1,00 / 39 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 23.9 |
| Chiều cao nhô ra (mm) | 5 |
| Đường kính đầu mũi (mm) | 0.5 |
| Đường kính thân (mm) | 0.78 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 65 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 60 |
| Lực lò xo (cN) | 130 |
| Hành trình danh định (mm) | 2 |
| Hành trình tối đa (mm) | 3.7 |
| Độ chính xác đầu mũi +/- (mm) | 0.05 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 6 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
Đồ họa
Beschreibung des Produkts

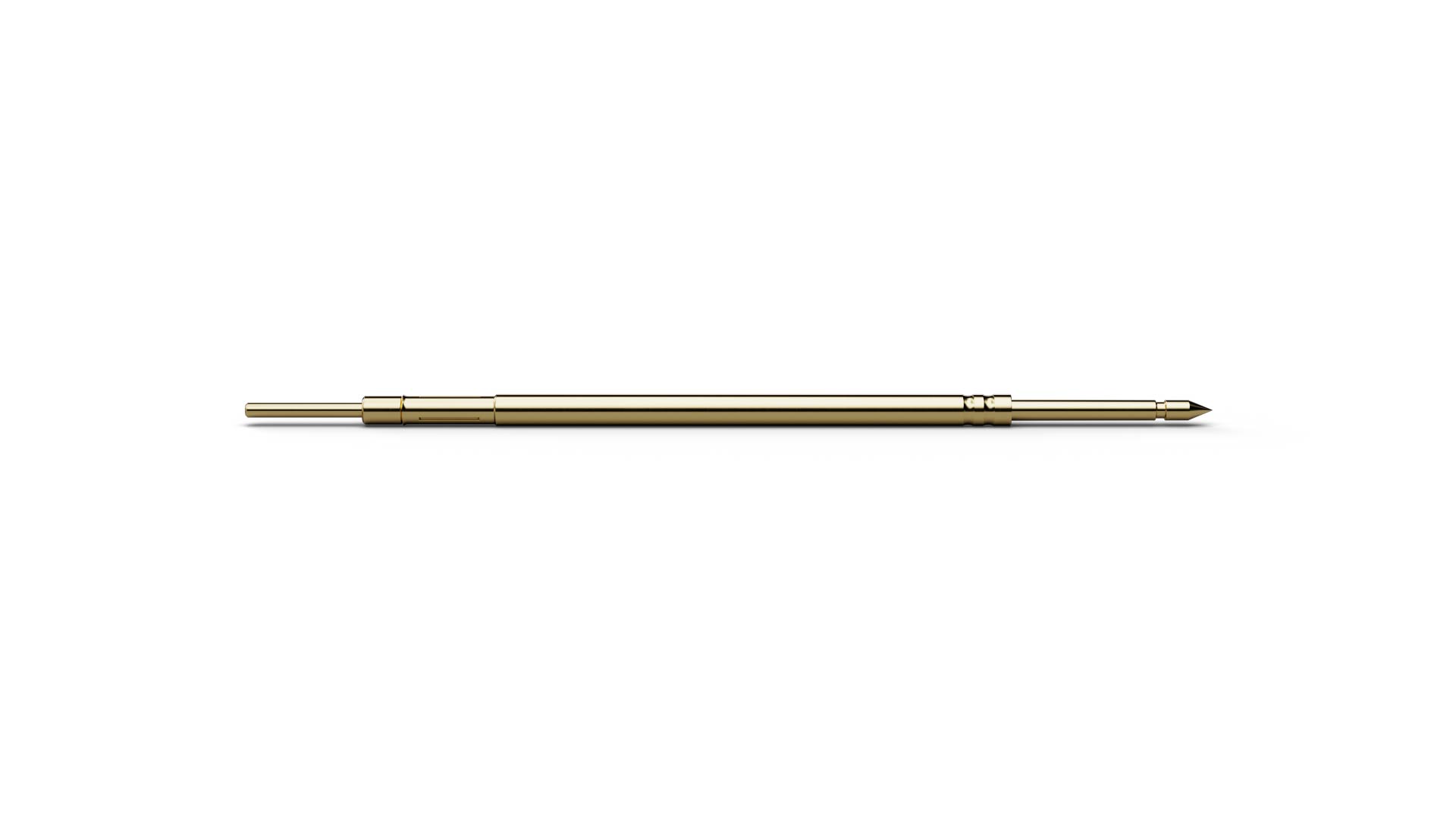

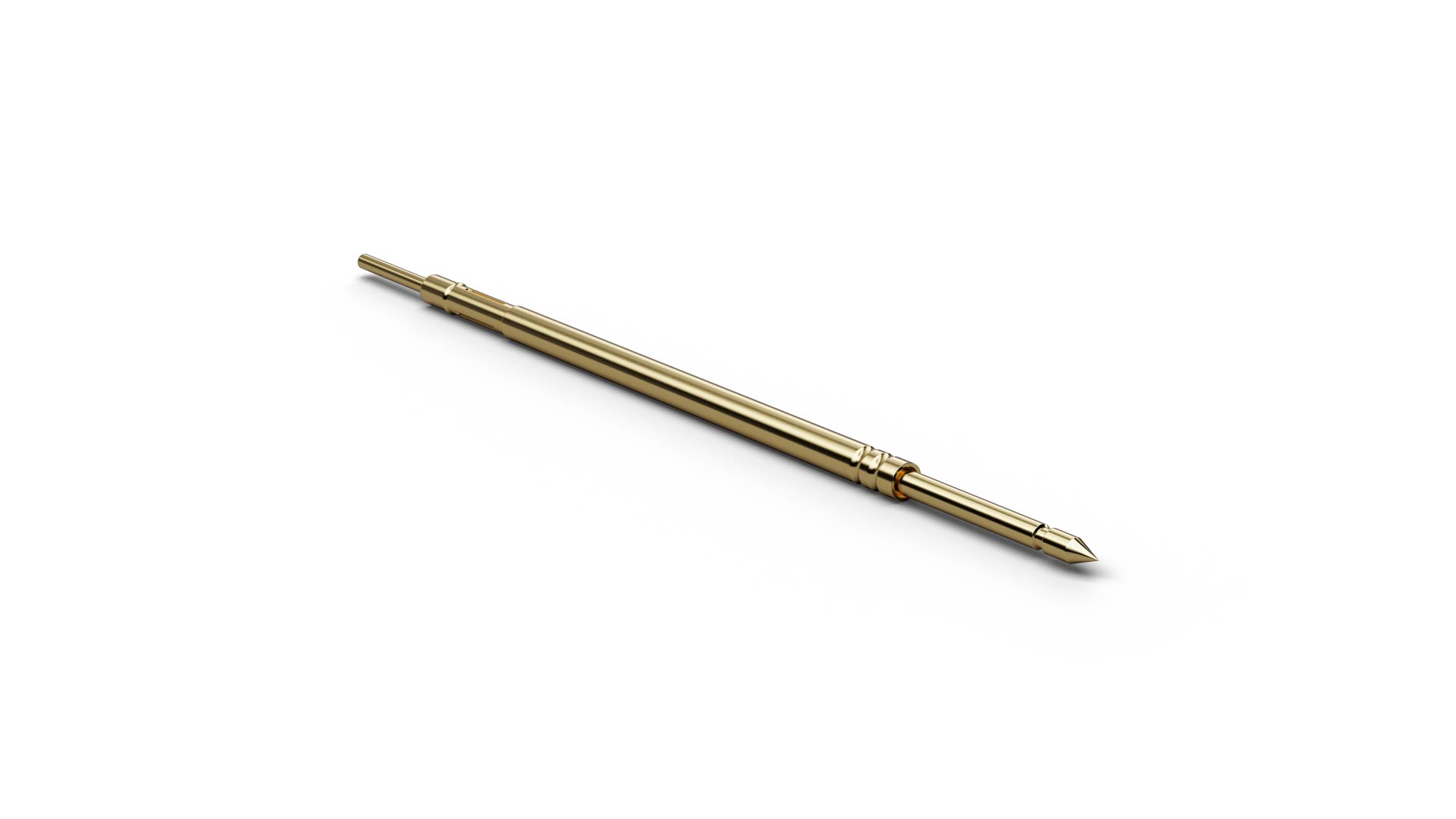

The Basic Contact Probe F03965B050G130AE (item number 1031463) is a spring-loaded probe for temporary electrical contact with test points. F03965B050G130AE belongs to the basic probe range for ICT/FCT, where tip geometry, spring force and surface finish are matched to the target test point. F03965B050G130AE combines a pitch of 1 mm / 39 mil with tip style 65 (Conical 45°) and a tip diameter of 0.5 mm. F03965B050G130AE operates with 130 cN spring force and 2 mm nominal travel. F03965B050G130AE is rated for 6 A continuous current with a typical contact resistance of 25 mΩ. The plunger in F03965B050G130AE is made of beryllium copper and is gold-plated.
