Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F176 |
| Bước (mm/mil) | 1,90 / 75 |
| Nhiệt độ | -45°C...+100°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 19 |
| Chiều cao nhô ra (mm) | 7 |
| Đường kính đầu mũi (mm) | 1 |
| Đường kính thân (mm) | 1 |
| Đường kính cổ (mm) | 1.35 |
| Đường kính vòng ép (mm) | 1.35 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 55 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 30 |
| Lực lò xo (cN) | 80 |
| Hành trình danh định (mm) | 2.4 |
| Hành trình tối đa (mm) | 3 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Ren | M1 |
| Kích thước dụng cụ (mm) | 1,0 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 4 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts

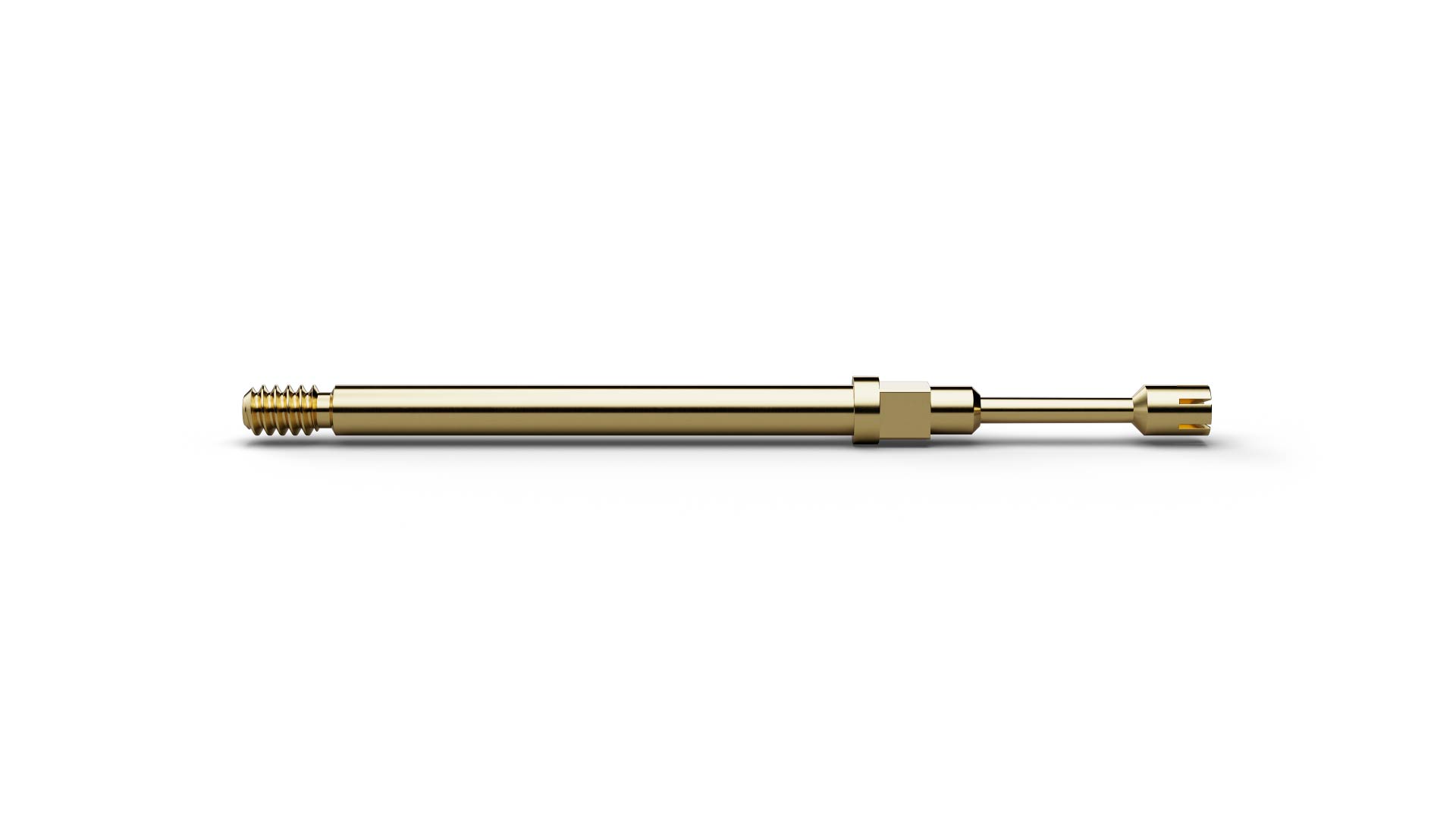

As a Basic Threaded Probe, F17655B100G080 (item number 1033147) combines defined spring force with robust threaded mounting. The threaded mounting of F17655B100G080 supports secure seating in wire-harness and connector tests, including setups exposed to vibration or lateral forces. The design of F17655B100G080 is well suited to wire-harness and connector testing and to fixtures exposed to vibration or lateral forces where probe migration must be prevented. F17655B100G080 is installed using a M1 thread. The design combines a pitch of 1.9 mm / 75 mil with tip style 55 (Concave stepped (self-cleaning)) and a tip diameter of 1 mm. For F17655B100G080, spring force is 80 cN at a nominal travel of 2.4 mm.
