Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Loại/dòng sản phẩm | HCB280 |
| Nhiệt độ | -45°C...+200°C |
| Định nghĩa bổ sung | B |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 75 |
| Chiều cao nhô ra (mm) | 5 |
| Đường kính đầu mũi (mm) | 1.8 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 6 |
| Kiểu đầu kim 2 | 29 |
| Vật liệu đầu kim | Beryllium copper |
| Mạ đầu kim | Gold |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu khối | Aluminium |
| Mạ khối | Silver |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Vật liệu pít-tông 2 2 | Beryllium copper |
| Mạ pít-tông 2 | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 7000 |
| Lực lò xo (cN) | 24500 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 5 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 600 |
Đồ họa
Beschreibung des Produkts

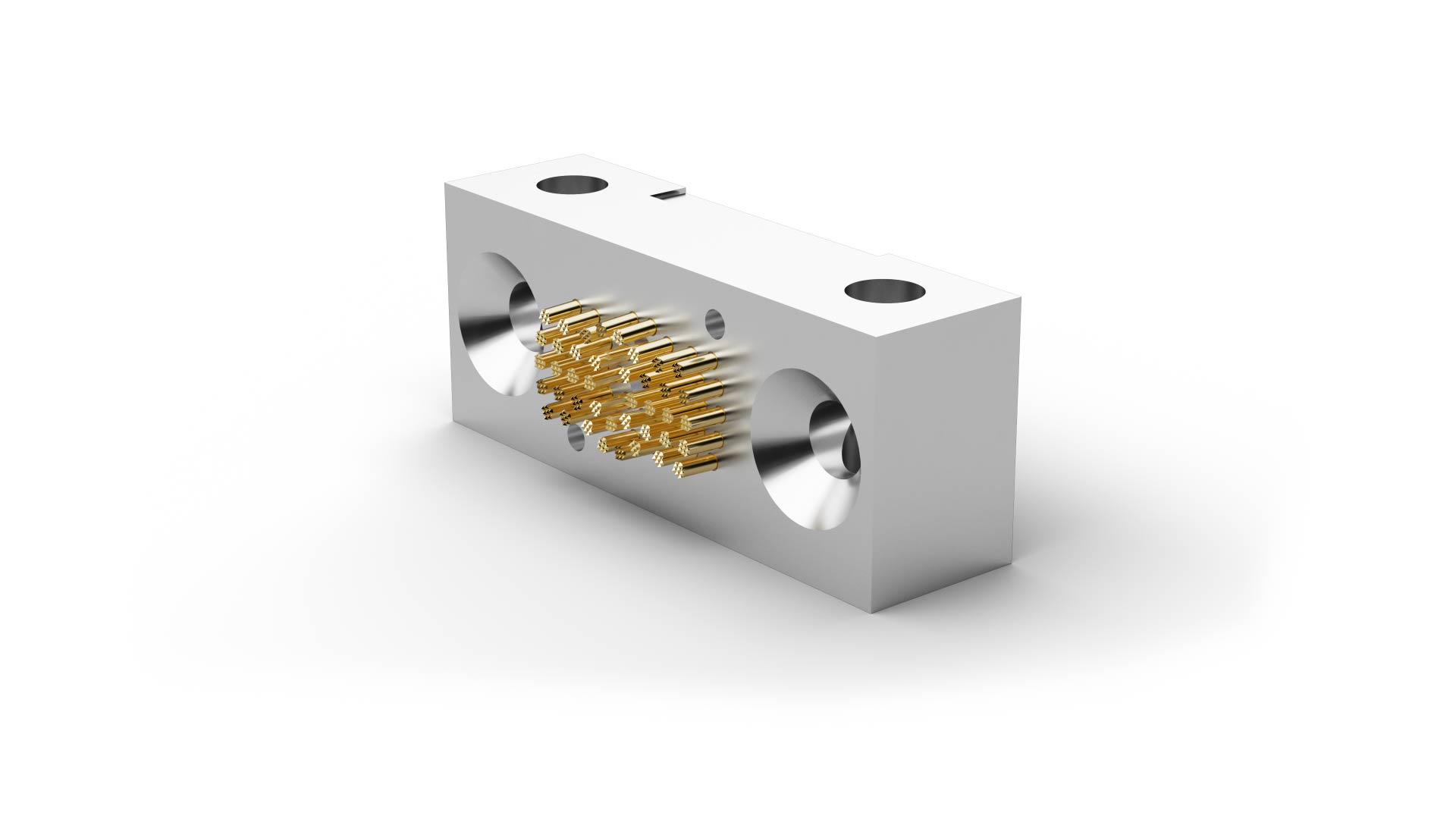

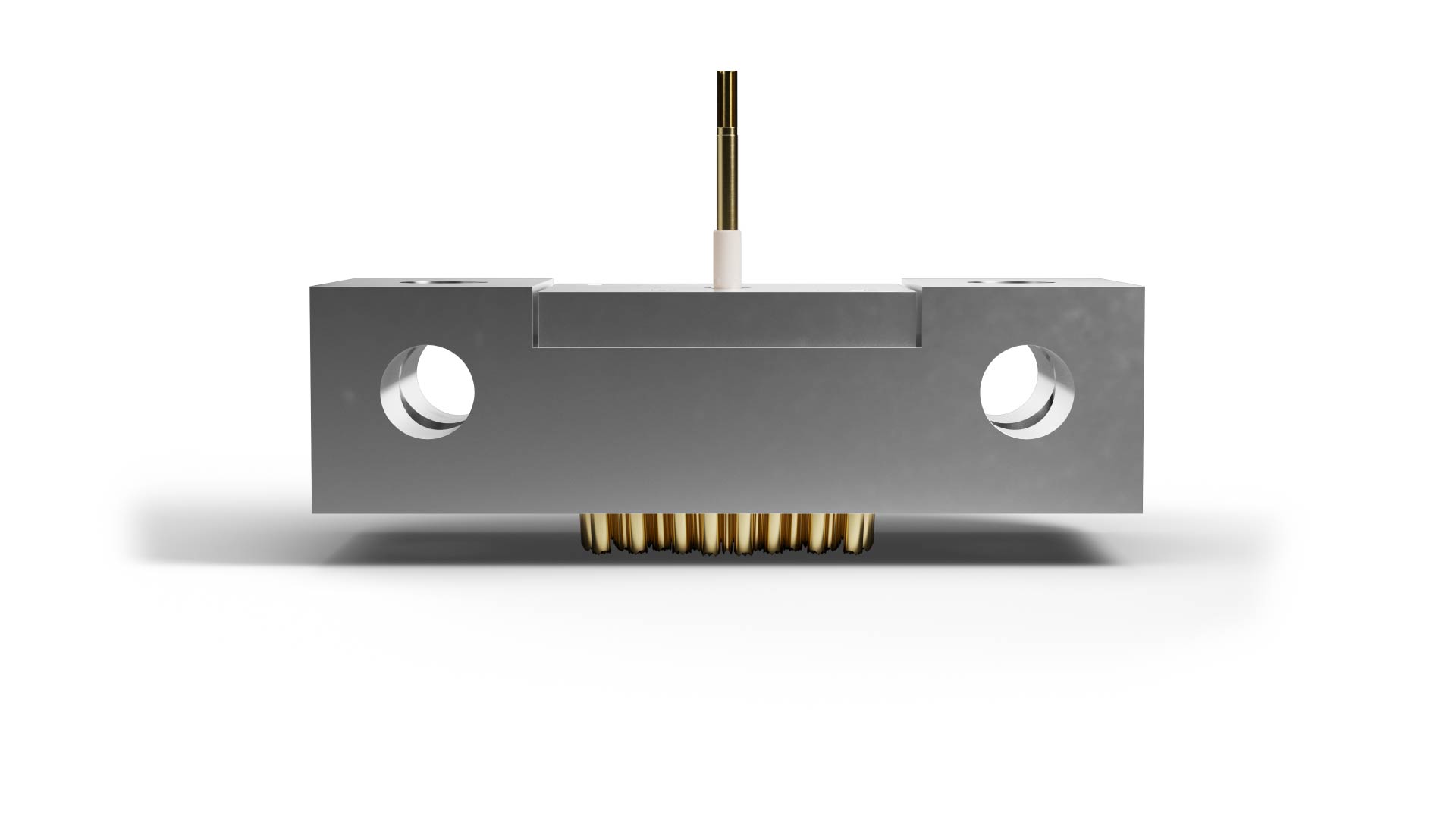

The High Current Block HCB280B6ALS245 (item number 1037718) is a connection element for test setups carrying high electrical currents. HCB280B6ALS245 focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. In HCB280B6ALS245, the block design integrates robust current contacting into a defined interface; current rating, contact resistance and thermal conditions are central to fixture design. The intended application area for HCB280B6ALS245 includes battery contacting. The continuous-current rating of HCB280B6ALS245 is 600 A. HCB280B6ALS245 operates with 24500 cN spring force and 4 mm nominal travel.
