Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Coaxial Probe |
| Loại/dòng sản phẩm | HF830 |
| Bước (mm/mil) | 6,50 / 256 |
| Nhiệt độ | -45°C...+100°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 30 |
| Chiều cao nhô ra (mm) | 11.8 |
| Đường kính đầu mũi (mm) | 5.8 |
| Đường kính thân (mm) | 4.5 |
| Đường kính cổ (mm) | 4.7 |
| Đường kính vòng ép (mm) | 4.7 |
| Khoảng cách trong/ngoài (mm) | -0.2 |
| Đường kính đầu mũi (mm) 2 | 1.5 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 05 |
| Kiểu đầu kim 2 | 05 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Vật liệu pít-tông 2 2 | Beryllium copper |
| Mạ pít-tông 2 | Gold |
| Vật liệu lò xo 2 | Spring steel |
| Mạ lò xo 2 | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 100 |
| Lực lò xo (cN) | 400 |
| Hành trình danh định (mm) | 2 |
| Hành trình tối đa (mm) | 3 |
| Kích thước dụng cụ (mm) | 3,5/4,0 |
| Kết nối | Plug |
| DUT | FAKRA-Male |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 10 |
| Trở kháng (ohm) | 50 |
| Tần số (GHz) | 6 |
| Cường độ dòng điện liên tục (A) 2 | 3 |
| Thông số kỹ thuật tiếp xúc bên trong | |
|---|---|
| Hành trình danh định (mm) 2 | 2.5 |
| Hành trình tối đa (mm) 2 | 3 |
| Lực căng trước (cN) 2 | 50 |
| Lực lò xo (cN) 2 | 140 |

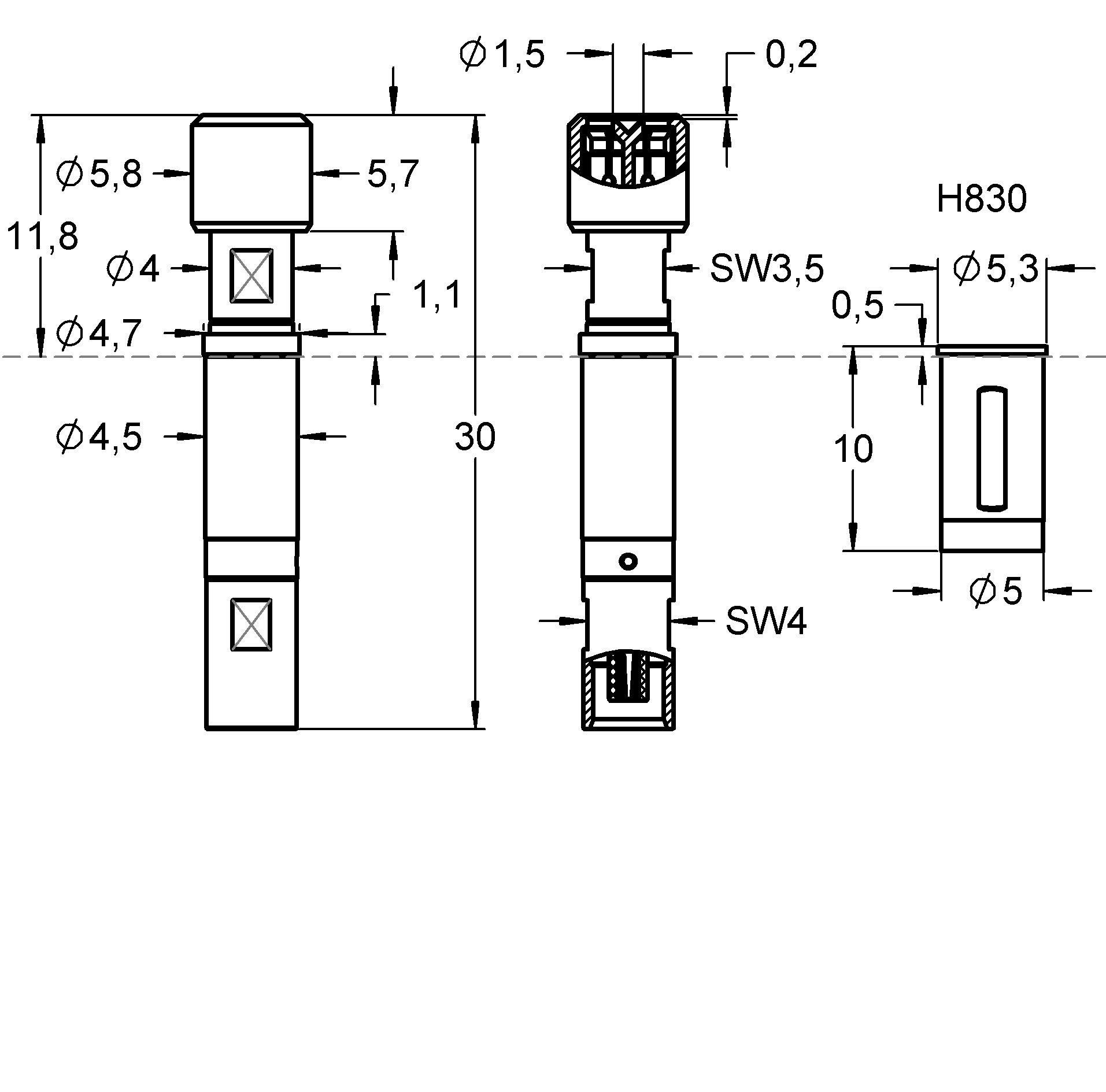

Đồ họa
Beschreibung des Produkts

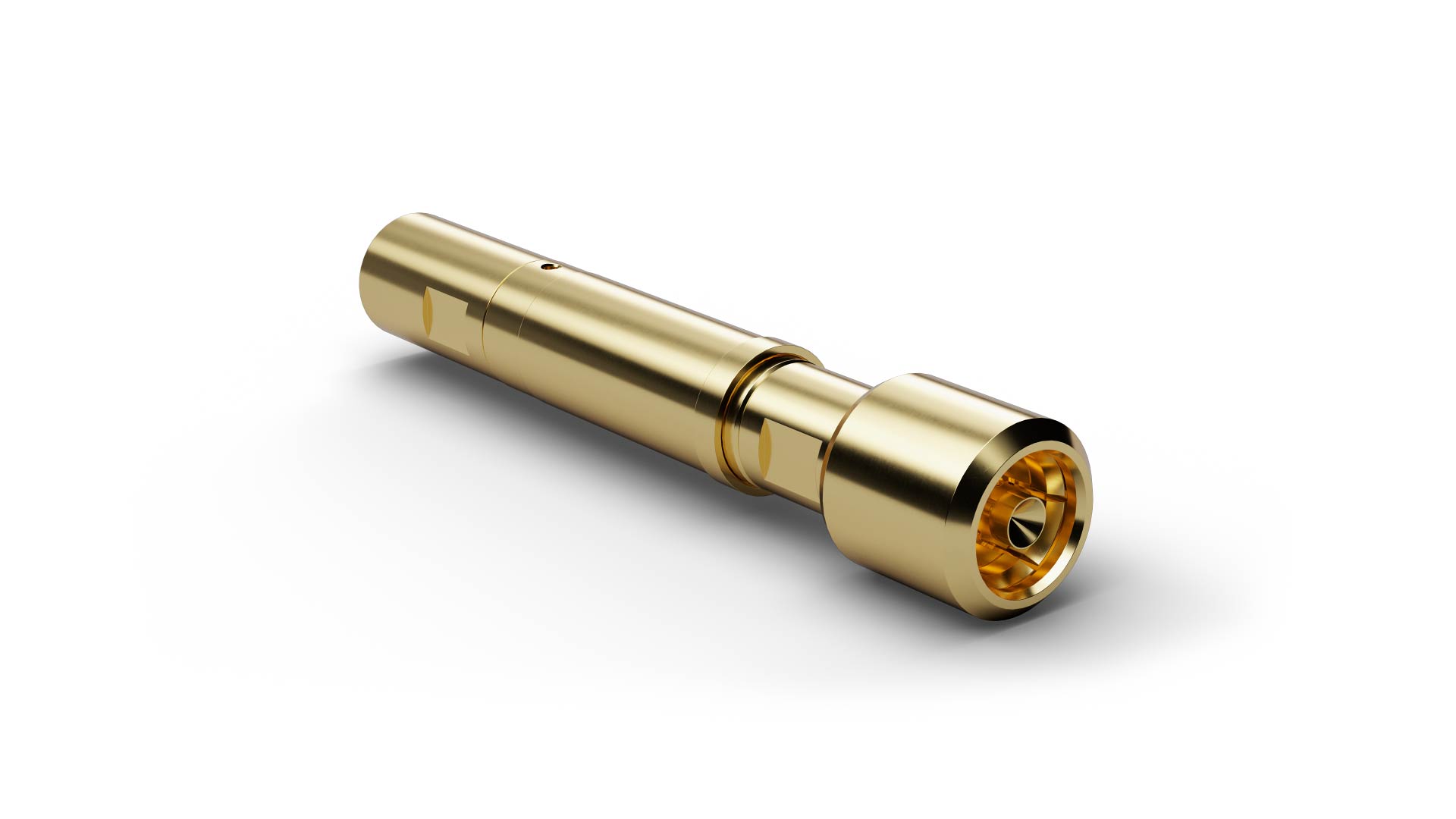

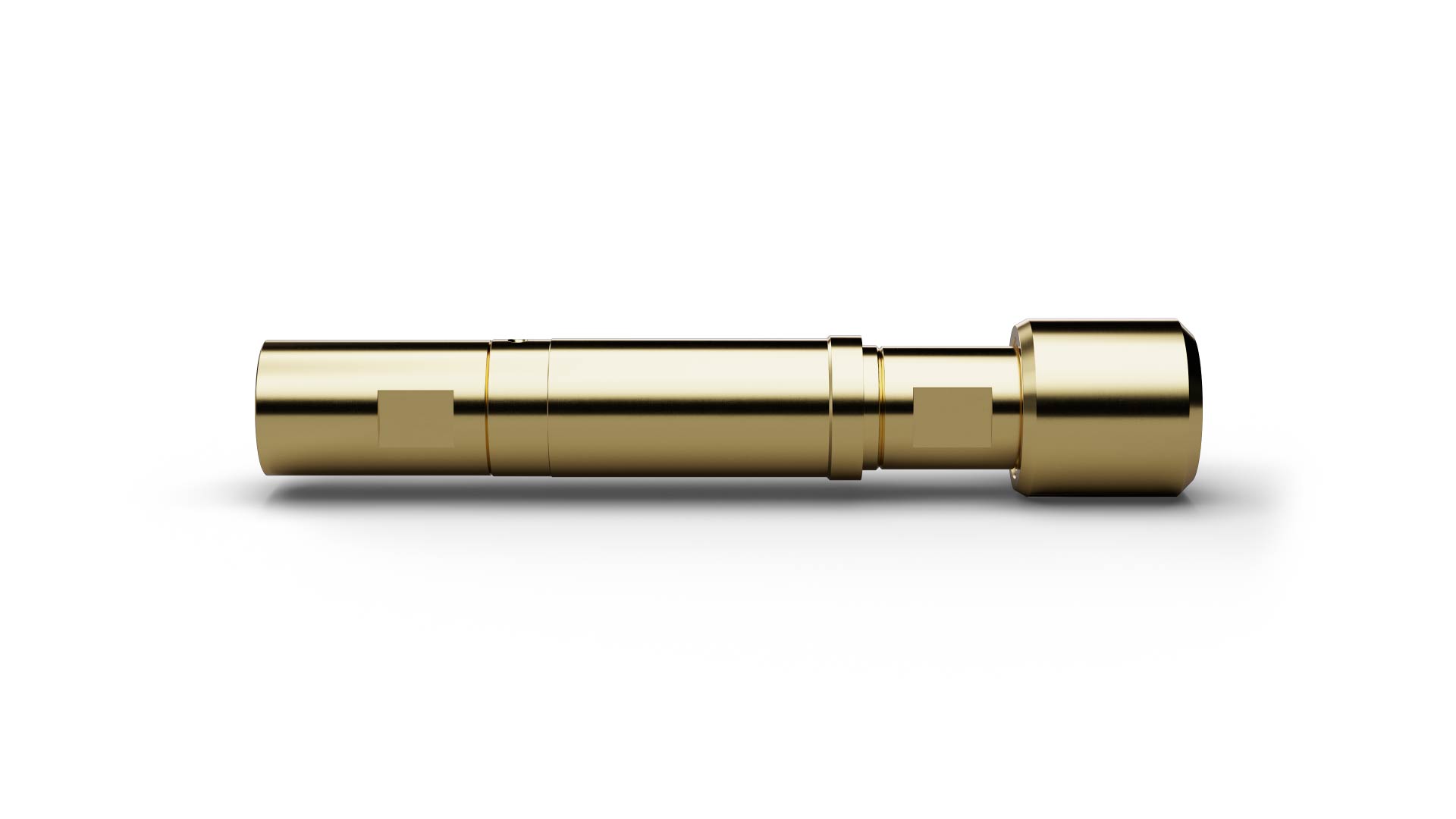

The High Frequency Probe HF830FAKRAm016G540MCXfP (item number 1050705) is designed for reliable transmission of high-frequency signals in test and measurement applications. With a defined impedance of 50 Ω, HF830FAKRAm016G540MCXfP supports controlled signal routing and helps minimize reflections and signal loss at the test interface. The frequency range of HF830FAKRAm016G540MCXfP extends up to 6 GHz, and this version is intended for contacting FAKRA-Male connectors. Spring forces of 400 cN on the outer contact and 140 cN on the inner contact provide defined mechanical contacting.
