Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | 36 |
| Bước (mm/mil) | 7,60 / 300 |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 24 |
| Đường kính đầu mũi (mm) | 3.2 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 11 |
| Vật liệu pít-tông 2 | Brass |
| Mạ pít-tông | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Ren | 3X0,35 |
| Kích thước dụng cụ (mm) | 5 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 25 |
| Điện trở tiếp xúc điển hình (mOhm) | 5 |

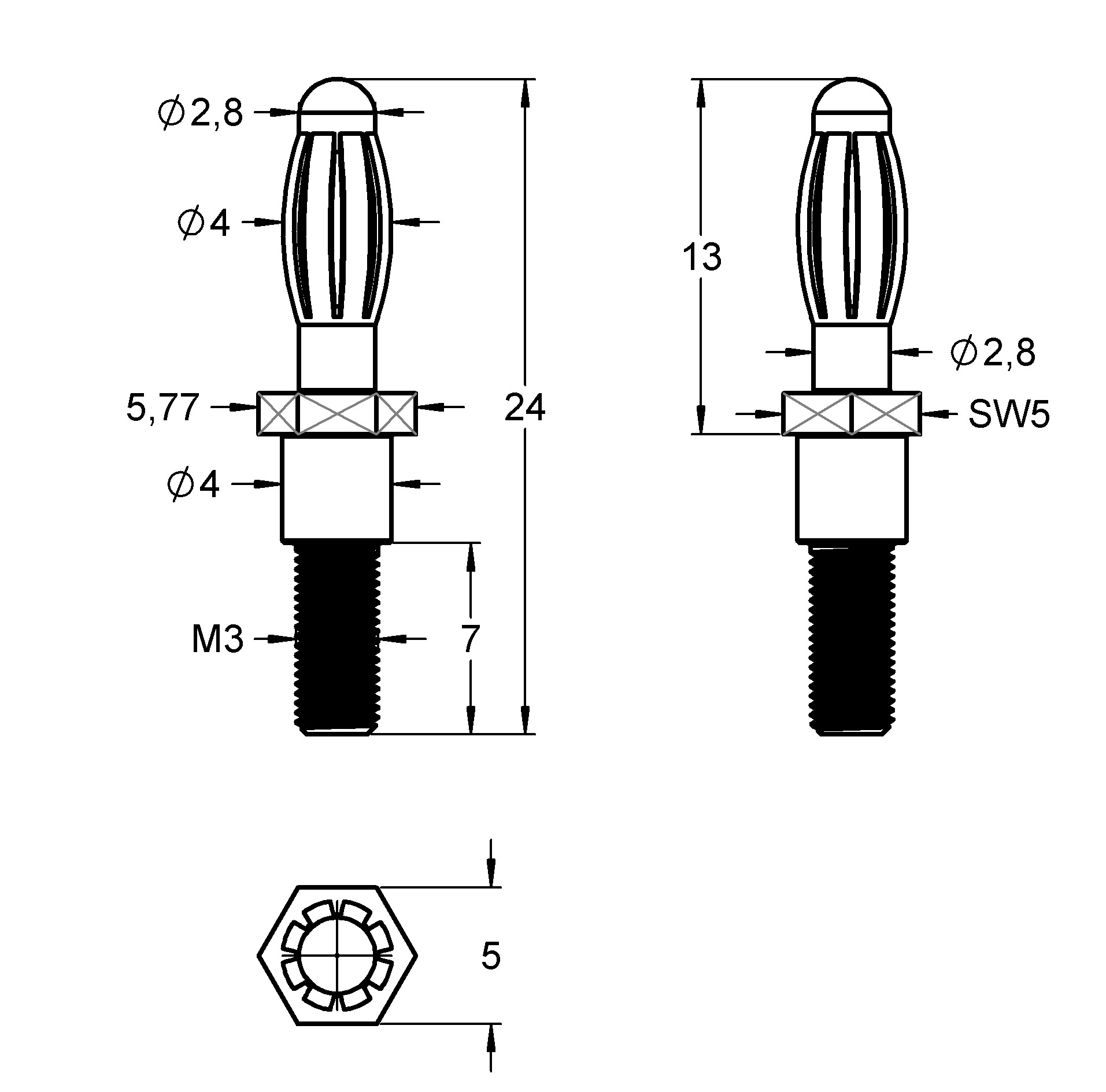

Đồ họa
Beschreibung des Produkts

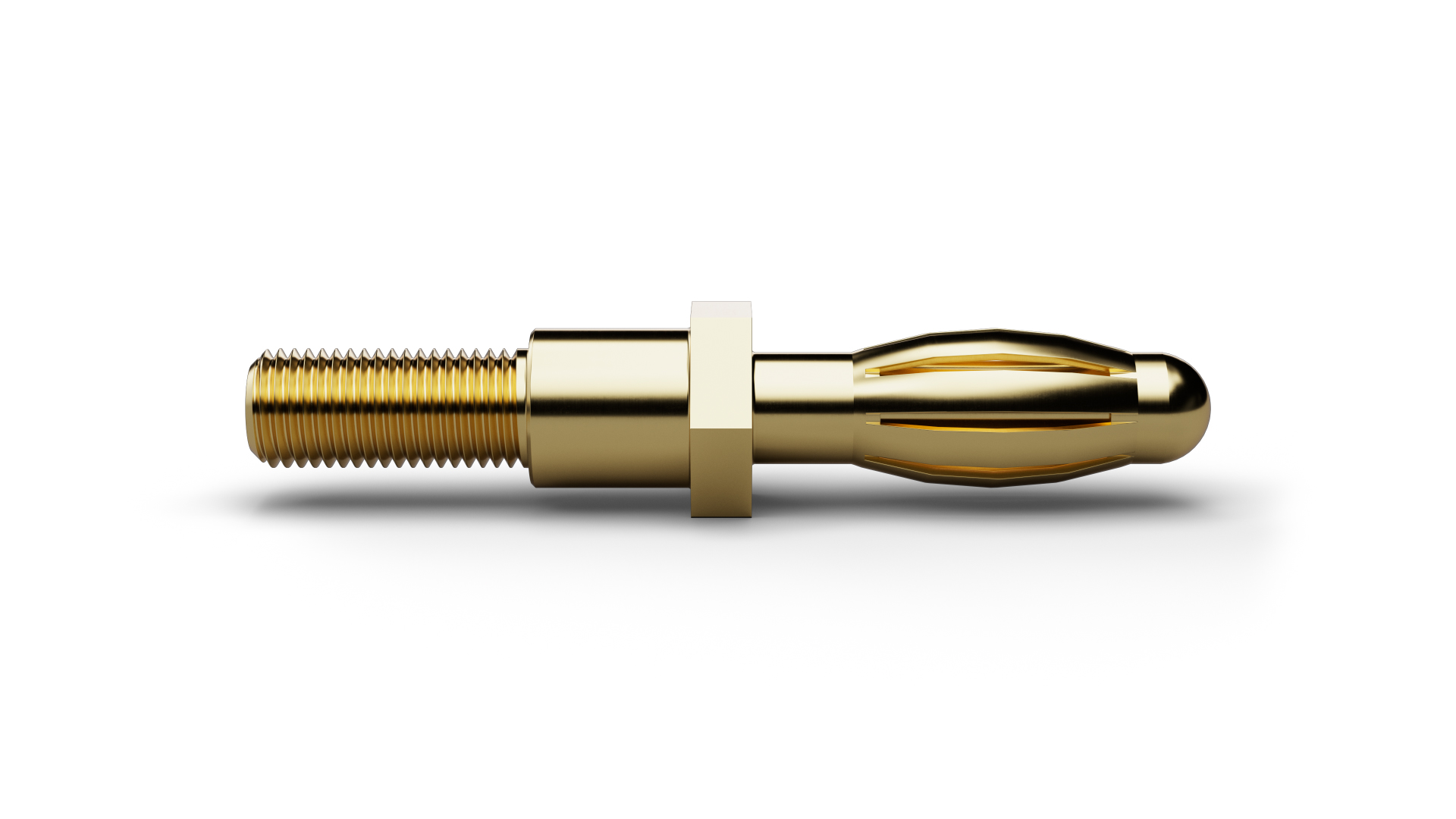

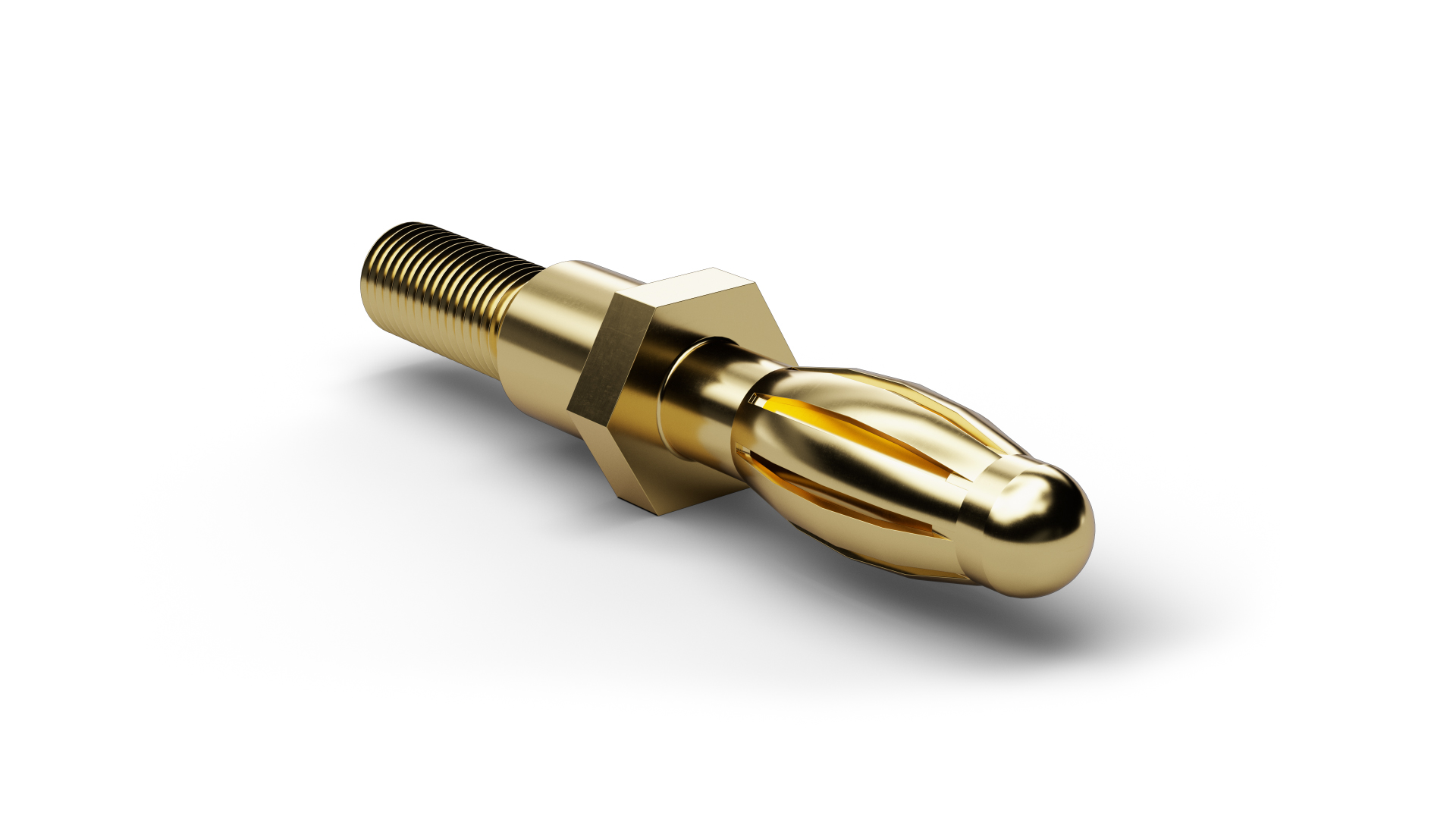

As an Interface Probe, 36080 (item number 1053055) provides a repeatable electrical connection within the test interface. 36080 provides a standardized contact or interface element for repeatable transfer of test and measurement signals between fixture and test system. The design combines a pitch of 7.6 mm / 300 mil with tip style 11 (Spherical) and a tip diameter of 3.2 mm. The specified continuous current is 25 A. The plunger in 36080 is made of brass and is gold-plated.
