Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F563 |
| Bước (mm/mil) | 3,00 / 118 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 33 |
| Chiều cao nhô ra (mm) | 16 |
| Đường kính đầu mũi (mm) | 0.7 |
| Đường kính thân (mm) | 2.03 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 18 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 90 |
| Lực lò xo (cN) | 180 |
| Hành trình danh định (mm) | 4.3 |
| Hành trình tối đa (mm) | 6.4 |
| Độ chính xác đầu mũi +/- (mm) | 0.1 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 6 |
| Điện trở tiếp xúc điển hình (mOhm) | 100 |
Đồ họa
Beschreibung des Produkts

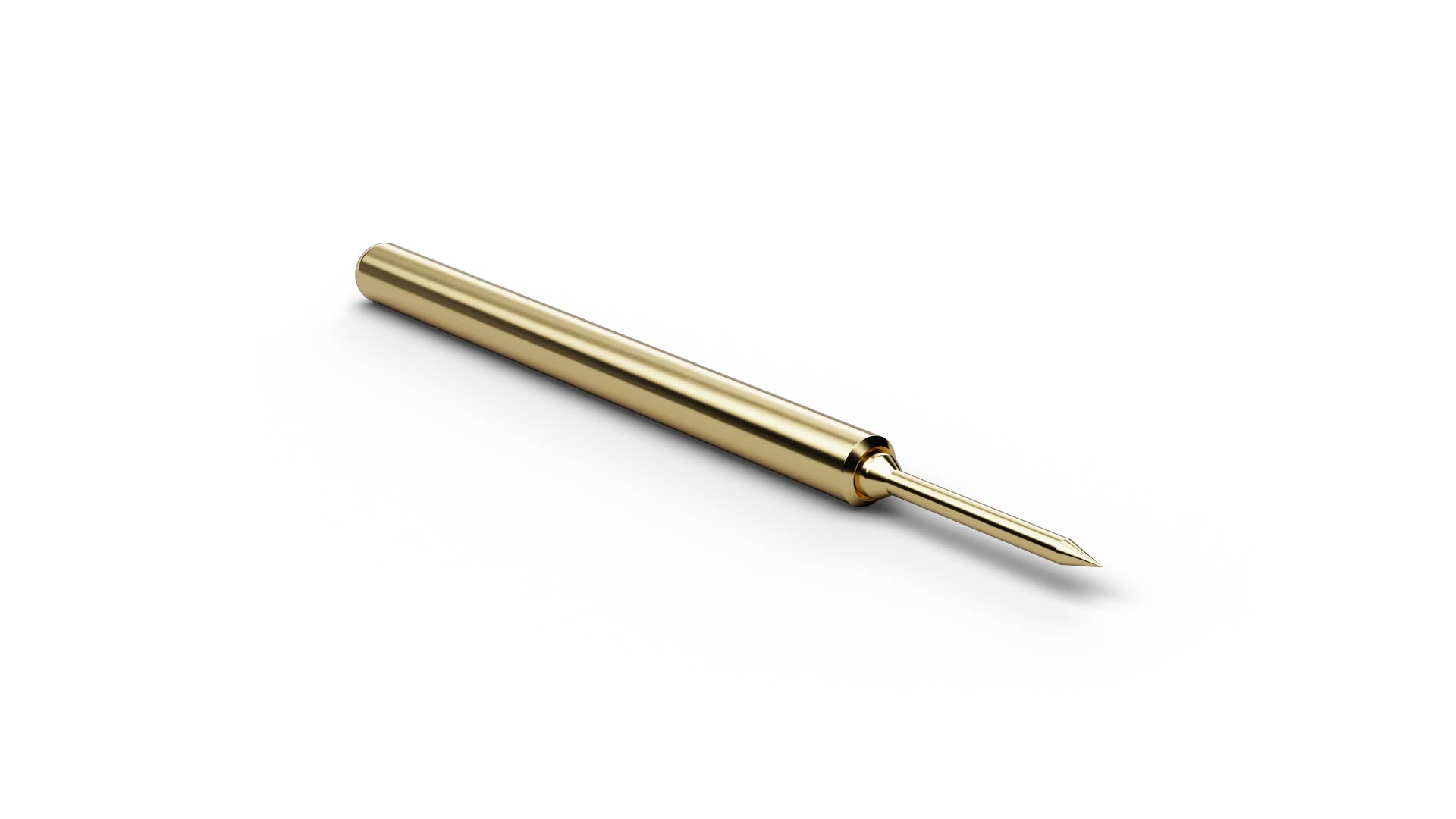

F56318B070G180 (item number 1053968) is a Basic Contact Probe for repeatable temporary connections between the test system and a test point. With tip style 18 (Conical 30°), F56318B070G180 combines ICT/FCT use with a geometry intended for solder pads and vias. The design combines a pitch of 3 mm / 118 mil with tip style 18 (Conical 30°) and a tip diameter of 0.7 mm. For F56318B070G180, spring force is 180 cN at a nominal travel of 4.3 mm. F56318B070G180 is rated for 6 A continuous current with a typical contact resistance of 100 mΩ. The plunger in F56318B070G180 is made of beryllium copper and is gold-plated.
