Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Loại/dòng sản phẩm | F805 |
| Bước (mm/mil) | 2,20 / 87 |
| Nhiệt độ | -45°C...+150°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 31.2 |
| Chiều cao nhô ra (mm) | 4.2 |
| Đường kính đầu mũi (mm) | 1.18 |
| Đường kính thân (mm) | 1.42 |
| Đường kính cổ (mm) | 1.7 |
| Đường kính vòng ép (mm) | 1.7 |
| Khoảng cách trong/ngoài (mm) | -0.55 |
| Đường kính đầu mũi (mm) 2 | 0.27 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 55 |
| Kiểu đầu kim 2 | 21 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Gold |
| Vật liệu pít-tông 2 2 | Beryllium copper |
| Mạ pít-tông 2 | Gold |
| Vật liệu lò xo 2 | High-grade steel |
| Mạ lò xo 2 | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 80 |
| Lực lò xo (cN) | 200 |
| Hành trình danh định (mm) | 2 |
| Hành trình tối đa (mm) | 2.5 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 2.5 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
| Cường độ dòng điện liên tục (A) 2 | 0.5 |
| Thông số kỹ thuật tiếp xúc bên trong | |
|---|---|
| Hành trình danh định (mm) 2 | 2 |
| Hành trình tối đa (mm) 2 | 2.8 |
| Lực căng trước (cN) 2 | 10 |
| Lực lò xo (cN) 2 | 50 |
Đồ họa
Beschreibung des Produkts

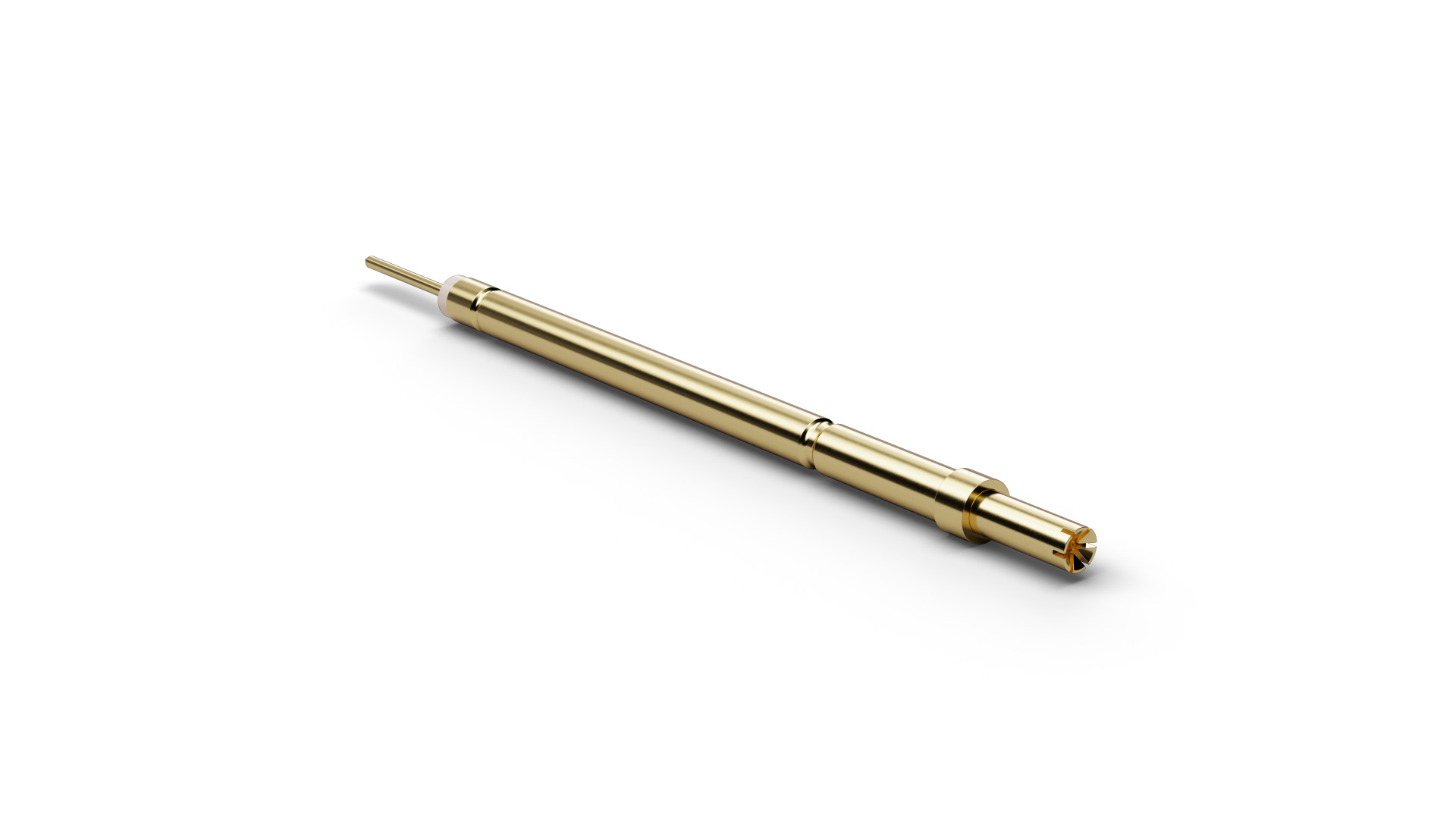

F80521B0004G250 (item number 1056956) belongs to the Kelvin Probe range for four-wire measurements and demanding electrical test tasks. The separate current and voltage paths in F80521B0004G250 support four-wire measurements in which lead and contact resistance have minimal influence on the result. Continuous current ratings for the outer and inner contacts are 2.5 A / 0.5 A. The design combines a pitch of 2.2 mm / 87 mil with tip style 55 (Concave stepped (self-cleaning)) and a tip diameter of 1.18 mm. Spring force is 200 cN at a nominal travel of 2 mm. The plunger in F80521B0004G250 is made of beryllium copper and is gold-plated.
