Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F561 |
| Bước (mm/mil) | 1,90 / 75 |
| Nhiệt độ | -45°C...+80°C |
| Định nghĩa bổ sung | S1 |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 15.75 |
| Chiều cao nhô ra (mm) | 3.25 |
| Đường kính đầu mũi (mm) | 1 |
| Đường kính thân (mm) | 1 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 12 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 30 |
| Lực lò xo (cN) | 80 |
| Hành trình danh định (mm) | 2.4 |
| Hành trình tối đa (mm) | 3 |
| Độ chính xác đầu mũi +/- (mm) | 0.05 |
| Thông số kỹ thuật điện | |
|---|---|
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts

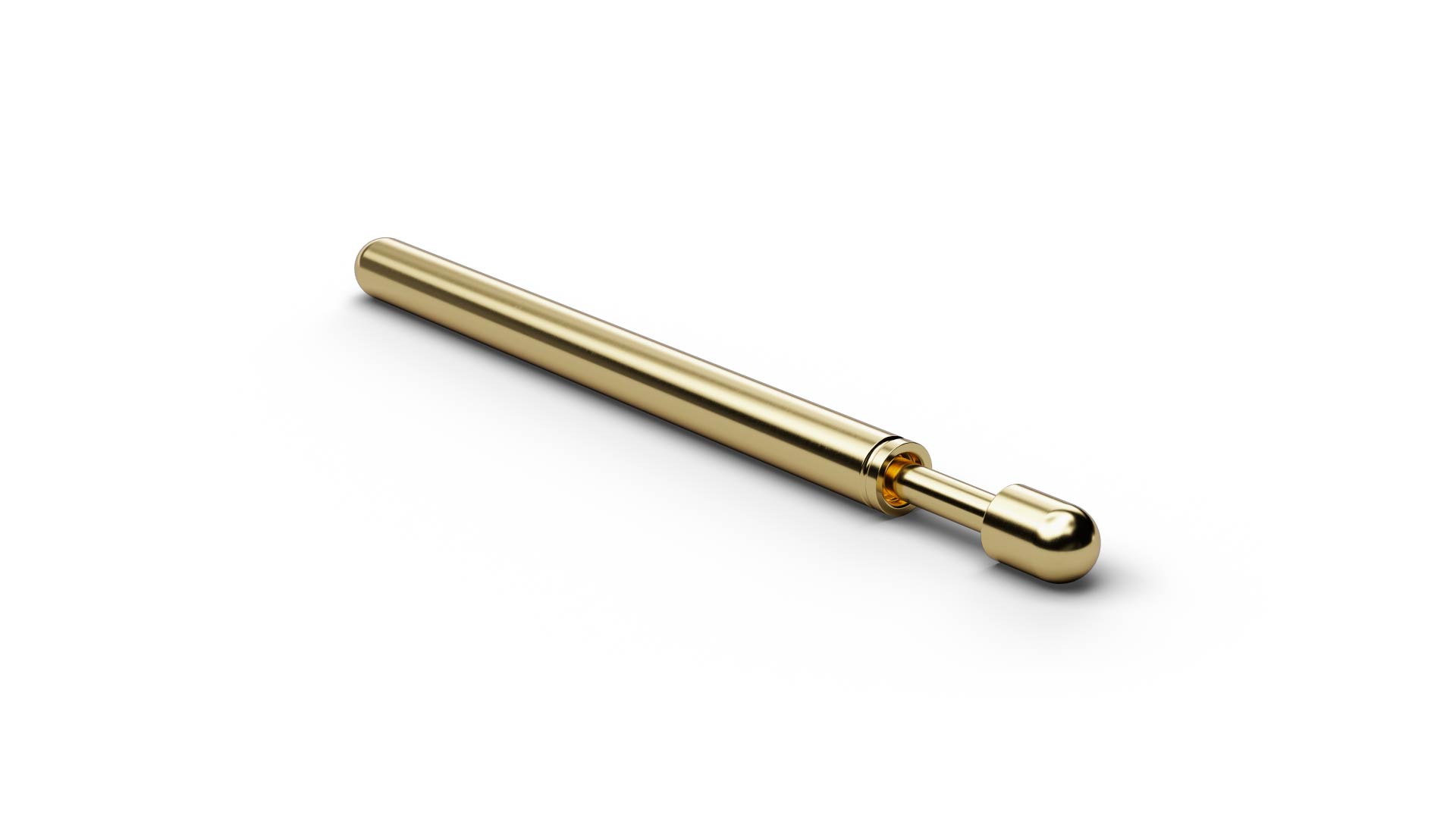

F56112B100G080S1 (item number 1098697) is a Basic Contact Probe for repeatable temporary connections between the test system and a test point. With tip style 12 (Spherical stepped), F56112B100G080S1 combines ICT/FCT use with a geometry intended for clean contact surfaces where marking or scratching should be minimized. F56112B100G080S1 combines a pitch of 1.9 mm / 75 mil with tip style 12 (Spherical stepped) and a tip diameter of 1 mm. F56112B100G080S1 operates with 80 cN spring force and 2.4 mm nominal travel. The plunger in F56112B100G080S1 is made of beryllium copper and is gold-plated.
