Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | HCF762 |
| Bước (mm/mil) | 4,00 / 157 |
| Nhiệt độ | -45°C...+200°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 48.6 |
| Chiều cao nhô ra (mm) | 18.8 |
| Đường kính đầu mũi (mm) | 6 |
| Đường kính thân (mm) | 2.65 |
| Đường kính cổ (mm) | 3.2 |
| Đường kính vòng ép (mm) | 3.2 |
| A – Đường kính ngạnh (mm) | 6 |
| B – Chiều rộng ngạnh (mm) | 3.5 |
| C – Chiều dài ngạnh (mm) | 10 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 89 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 70 |
| Lực lò xo (cN) | 300 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 5 |
| Độ chính xác đầu mũi +/- (mm) | 0.05 |
| Ren | M2,5 |
| Kích thước dụng cụ (mm) | 2,6 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 40 |
| Điện trở tiếp xúc điển hình (mOhm) | 5 |
Đồ họa
Beschreibung des Produkts

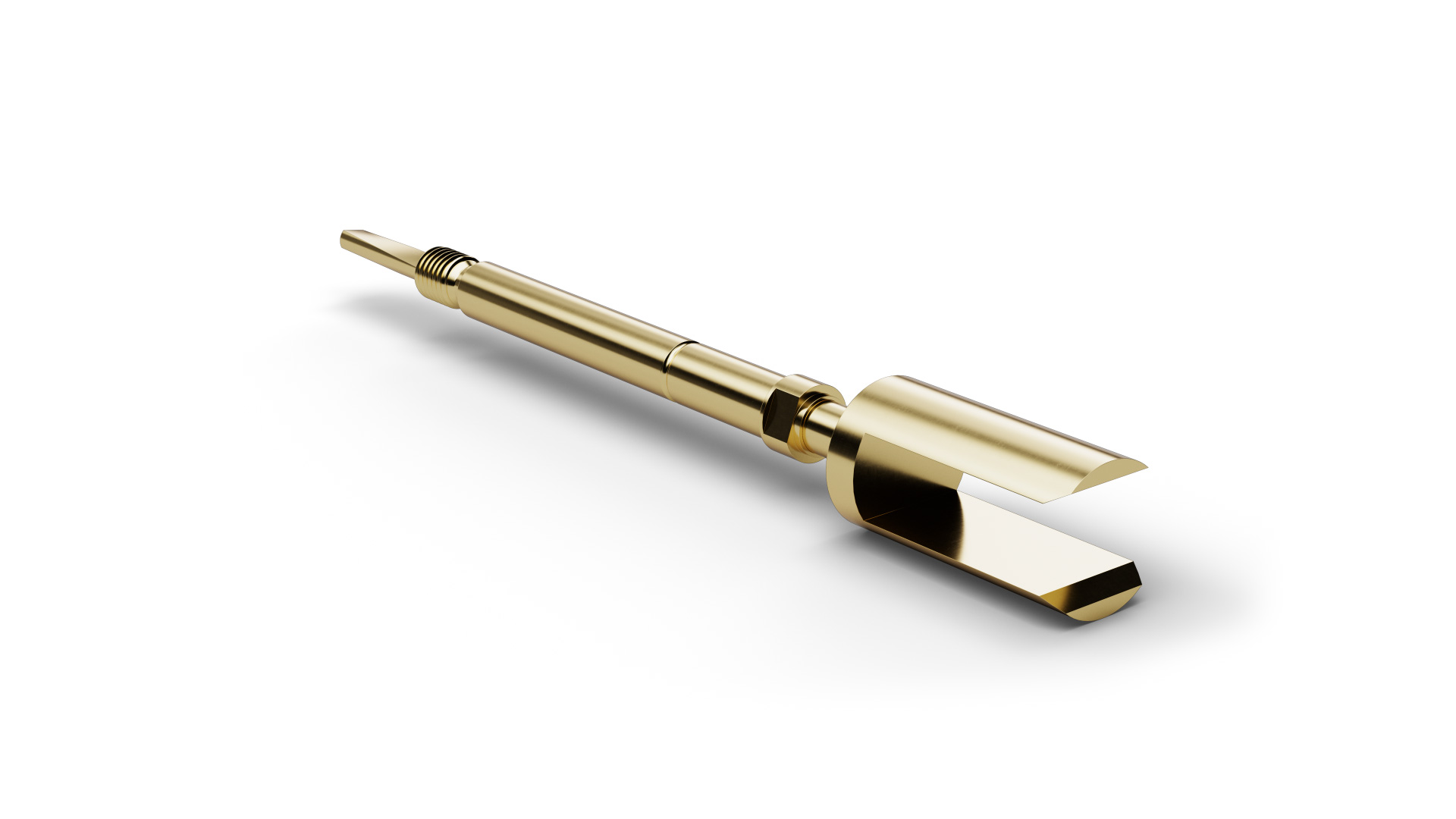

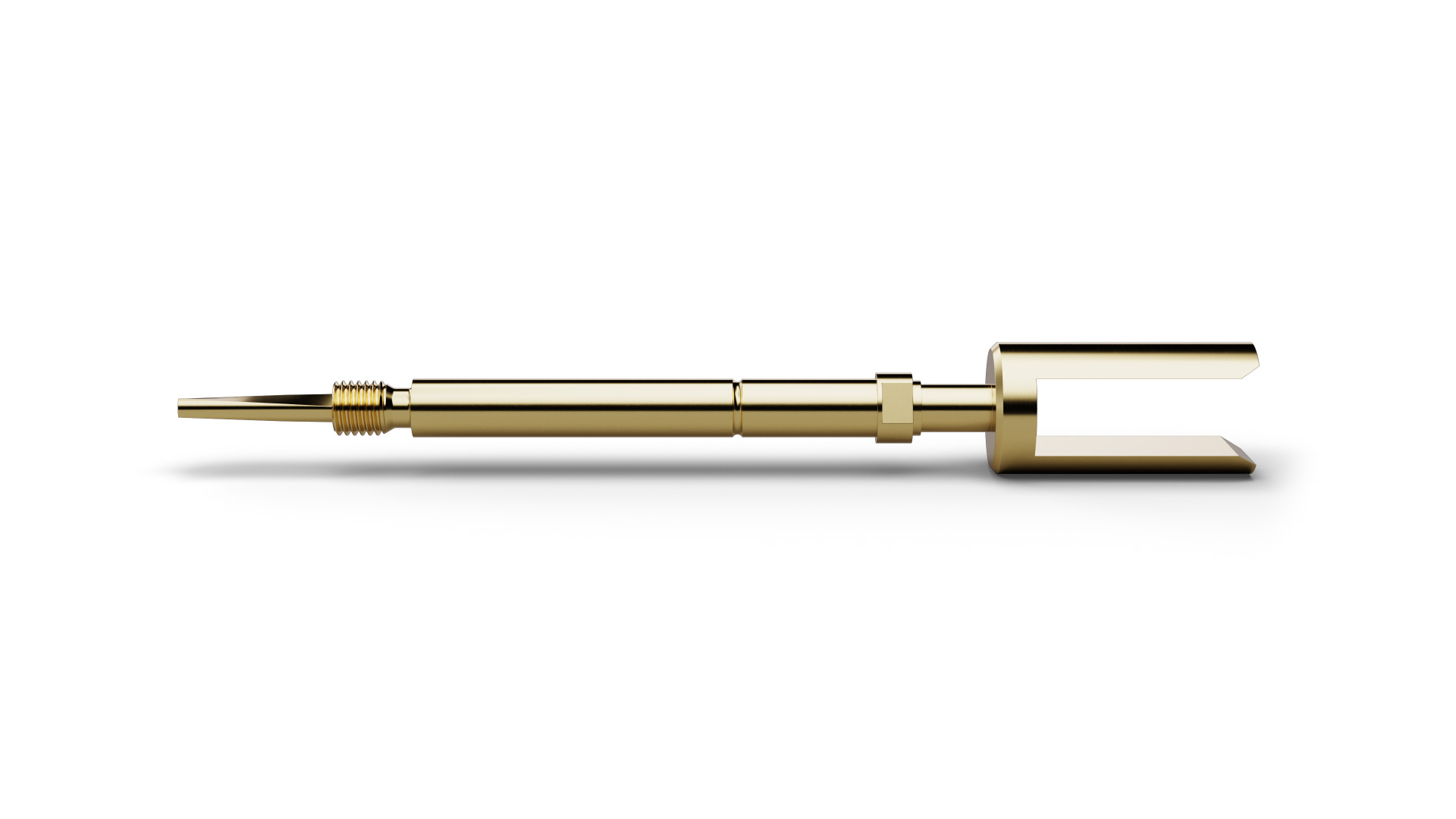

For power-intensive contacting, HCF76289B6003501000G300 (item number 1102249) provides a spring-loaded high-current path within the test setup. HCF76289B6003501000G300 focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. For HCF76289B6003501000G300, current capacity, low contact resistance and defined contact force are key to limiting electrical losses and unwanted heating. The design combines a pitch of 4 mm / 157 mil with tip style 89 (Special version of spade tips) and a tip diameter of 6 mm. HCF76289B6003501000G300 operates with 300 cN spring force and 4 mm nominal travel. HCF76289B6003501000G300 is specified for 40 A continuous current.
