Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Coaxial Probe |
| Loại/dòng sản phẩm | HF77 |
| Bước (mm/mil) | 4,00 / 157 |
| Nhiệt độ | -45°C...+100°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 37.8 |
| Đường kính đầu mũi (mm) | 10 |
| Đường kính thân (mm) | 2.95 |
| Khoảng cách trong/ngoài (mm) | 0.2 |
| Đường kính đầu mũi (mm) 2 | 0.45 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 50 |
| Kiểu đầu kim 2 | 11 |
| Vật liệu đầu kim | Brass |
| Mạ đầu kim | Nickel |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Vật liệu pít-tông 2 2 | Beryllium copper |
| Mạ pít-tông 2 | Gold |
| Vật liệu lò xo 2 | Spring steel |
| Mạ lò xo 2 | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 130 |
| Lực lò xo (cN) | 420 |
| Hành trình danh định (mm) | 3 |
| Hành trình tối đa (mm) | 3.8 |
| Kết nối | Plug |
| DUT | MATE-AX Female 2 Pos |
| Thông số kỹ thuật điện | |
|---|---|
| Trở kháng (ohm) | 50 |
| Tần số (GHz) | 12 |
| Thông số kỹ thuật tiếp xúc bên trong | |
|---|---|
| Hành trình danh định (mm) 2 | 0.5 |
| Hành trình tối đa (mm) 2 | 1.8 |
| Lực căng trước (cN) 2 | 95 |
| Lực lò xo (cN) 2 | 120 |

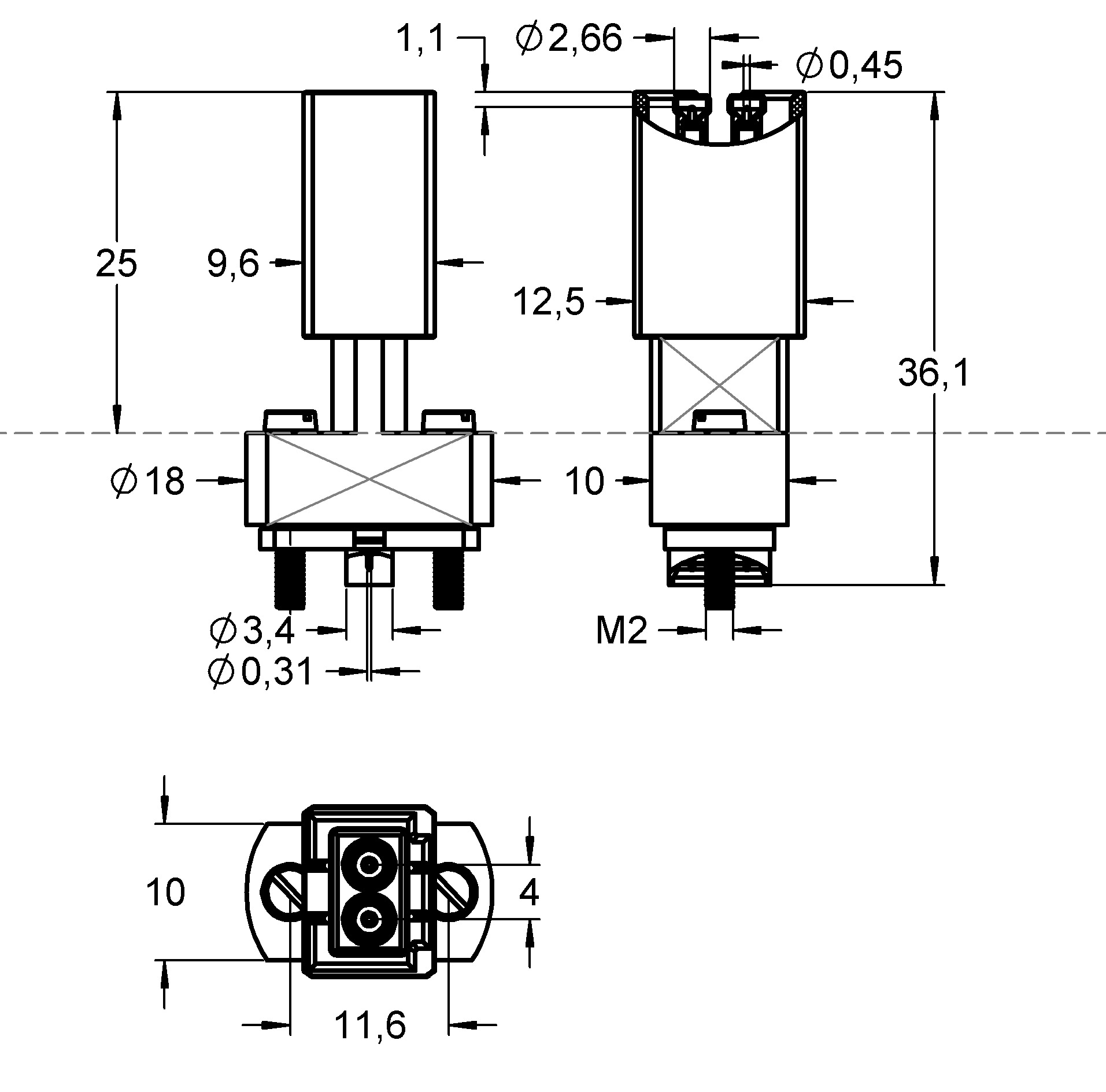

Đồ họa
Beschreibung des Produkts

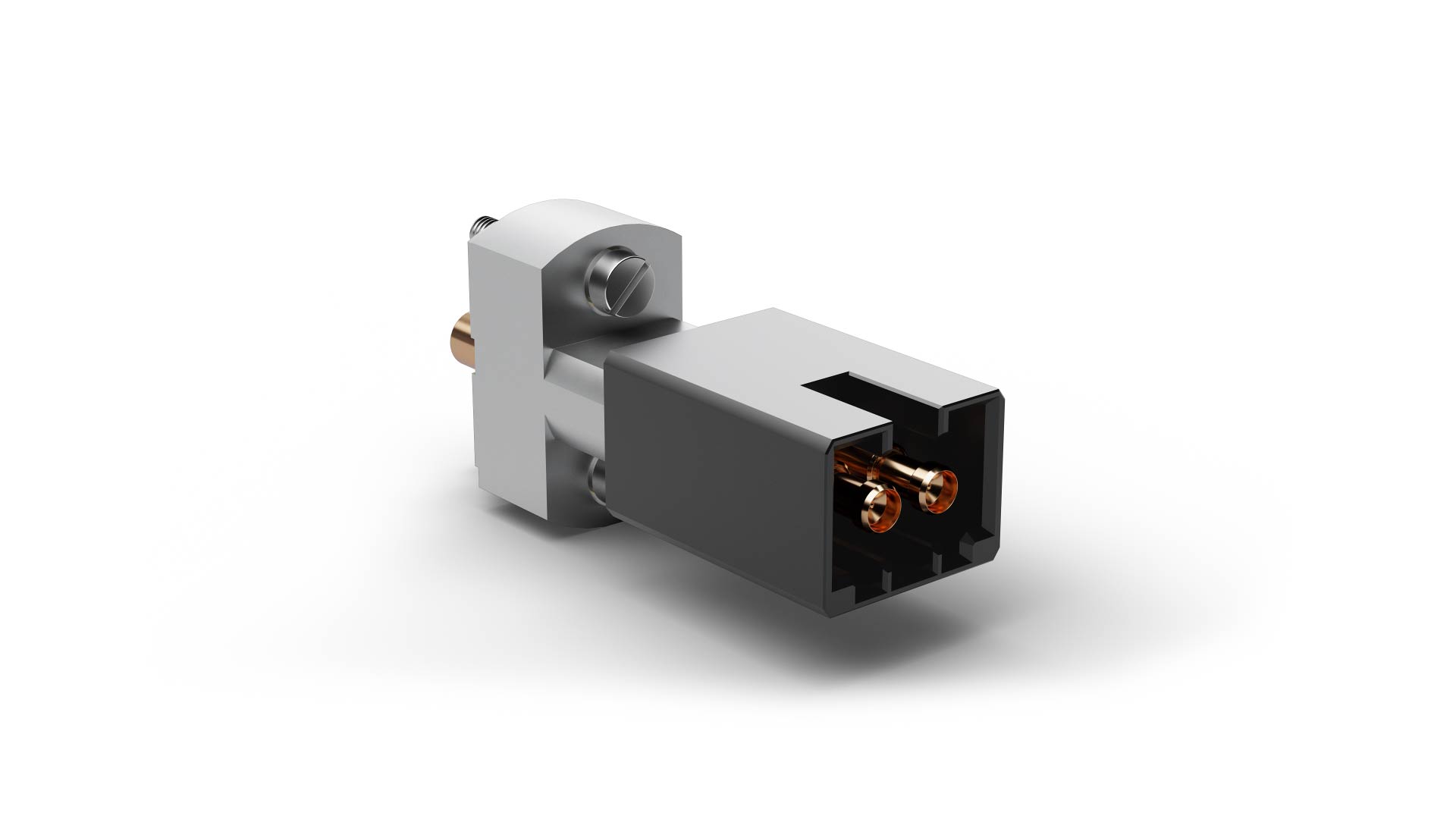

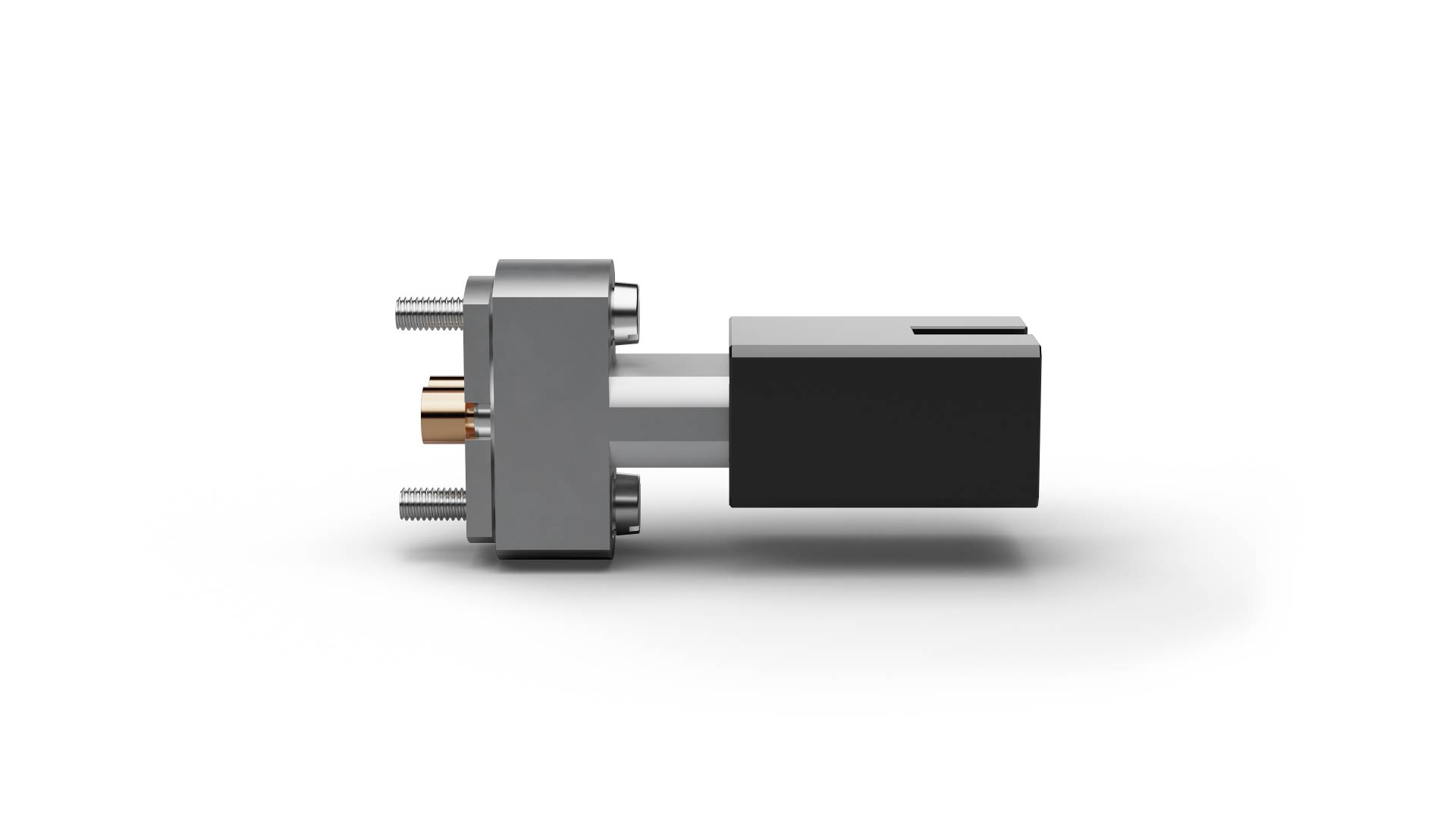

The High Frequency Probe HF77MATEAXf0212G1080MSMPmF (item number 1112868) is designed for reliable transmission of high-frequency signals in test and measurement applications. With a defined impedance of 50 Ω, HF77MATEAXf0212G1080MSMPmF supports controlled signal routing and helps minimize reflections and signal loss at the test interface. The frequency range extends up to 12 GHz, and this version is intended for contacting MATE-AX Female 2 Pos connectors. On HF77MATEAXf0212G1080MSMPmF, spring forces of 420 cN on the outer contact and 120 cN on the inner contact provide defined mechanical contacting.
