Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Coaxial Probe |
| Loại/dòng sản phẩm | HC200 |
| Bước (mm/mil) | 25,0 / 984 |
| Nhiệt độ | -45°C...+200°C |
| Loại cảm biến | PT1000 |
| Định nghĩa bổ sung | D |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 54.8 |
| Chiều cao nhô ra (mm) | 22.5 |
| Đường kính đầu mũi (mm) | 20 |
| Đường kính thân (mm) | 19 |
| Đường kính cổ (mm) | 20 |
| Đường kính vòng ép (mm) | 20 |
| Đường kính đầu mũi (mm) 2 | 0.76 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 06 |
| Kiểu đầu kim 2 | 21 |
| Vật liệu đầu kim | Beryllium copper |
| Mạ đầu kim | Gold |
| Vật liệu pít-tông 2 | Brass |
| Mạ pít-tông | Silver |
| Vật liệu thân | Brass |
| Mạ thân | Uncoated |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Vật liệu pít-tông 2 2 | Beryllium copper |
| Mạ pít-tông 2 | Longtime Gold |
| Vật liệu lò xo 2 | High-grade steel |
| Mạ lò xo 2 | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 3560 |
| Lực lò xo (cN) | 7350 |
| Hành trình danh định (mm) | 5.6 |
| Hành trình tối đa (mm) | 7 |
| Ren | M10 |
| Kích thước dụng cụ (mm) | 17 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 300 |
| Điện trở tiếp xúc điển hình (mOhm) | 0.2 |
| Cường độ dòng điện liên tục (A) 2 | 5 |
| Điện trở tiếp xúc điển hình (mOhm) 2 | 20 |
| Thông số kỹ thuật tiếp xúc bên trong | |
|---|---|
| Lực căng trước (cN) 2 | 60 |
| Lực lò xo (cN) 2 | 150 |
Đồ họa
Beschreibung des Produkts

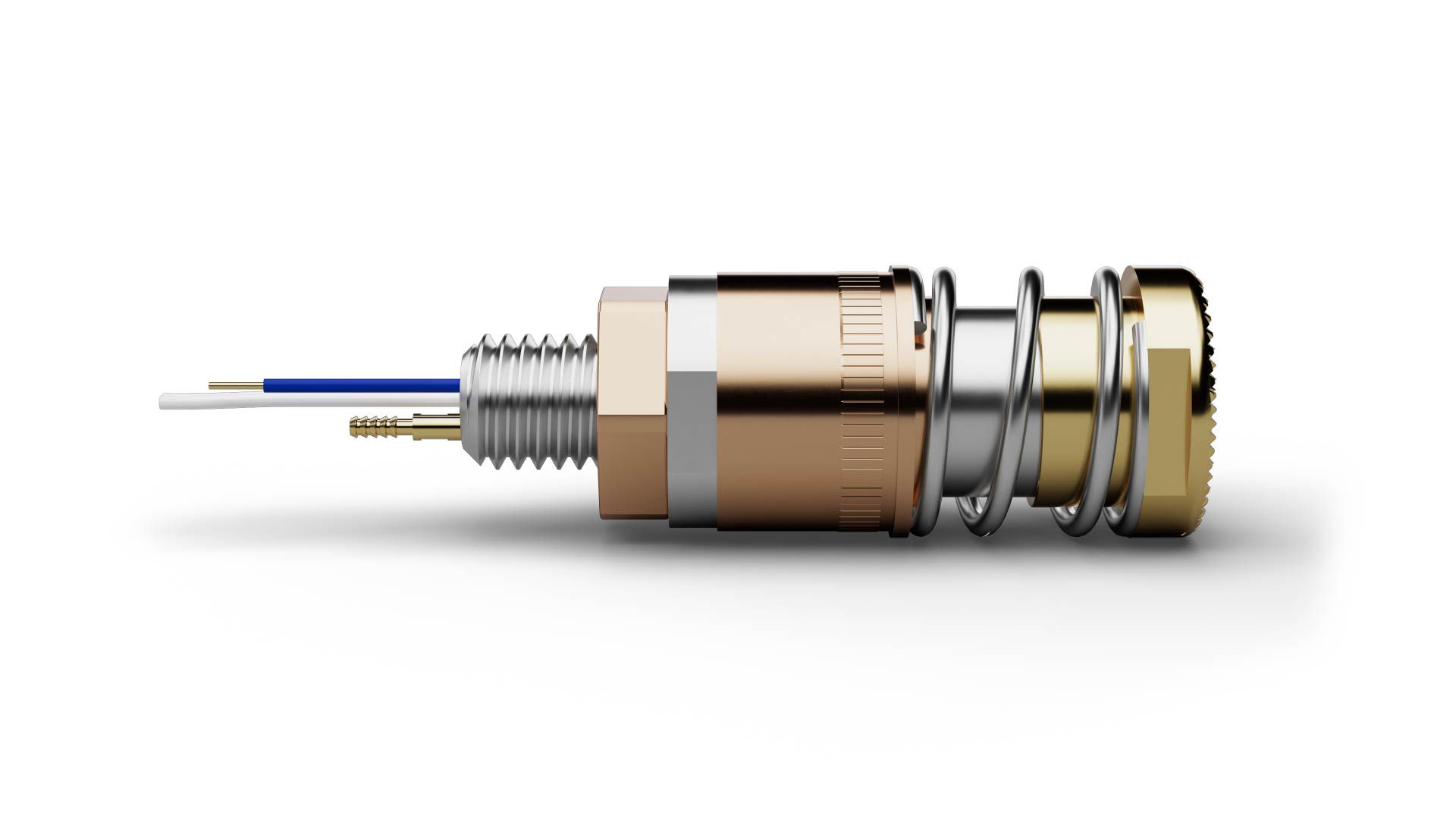

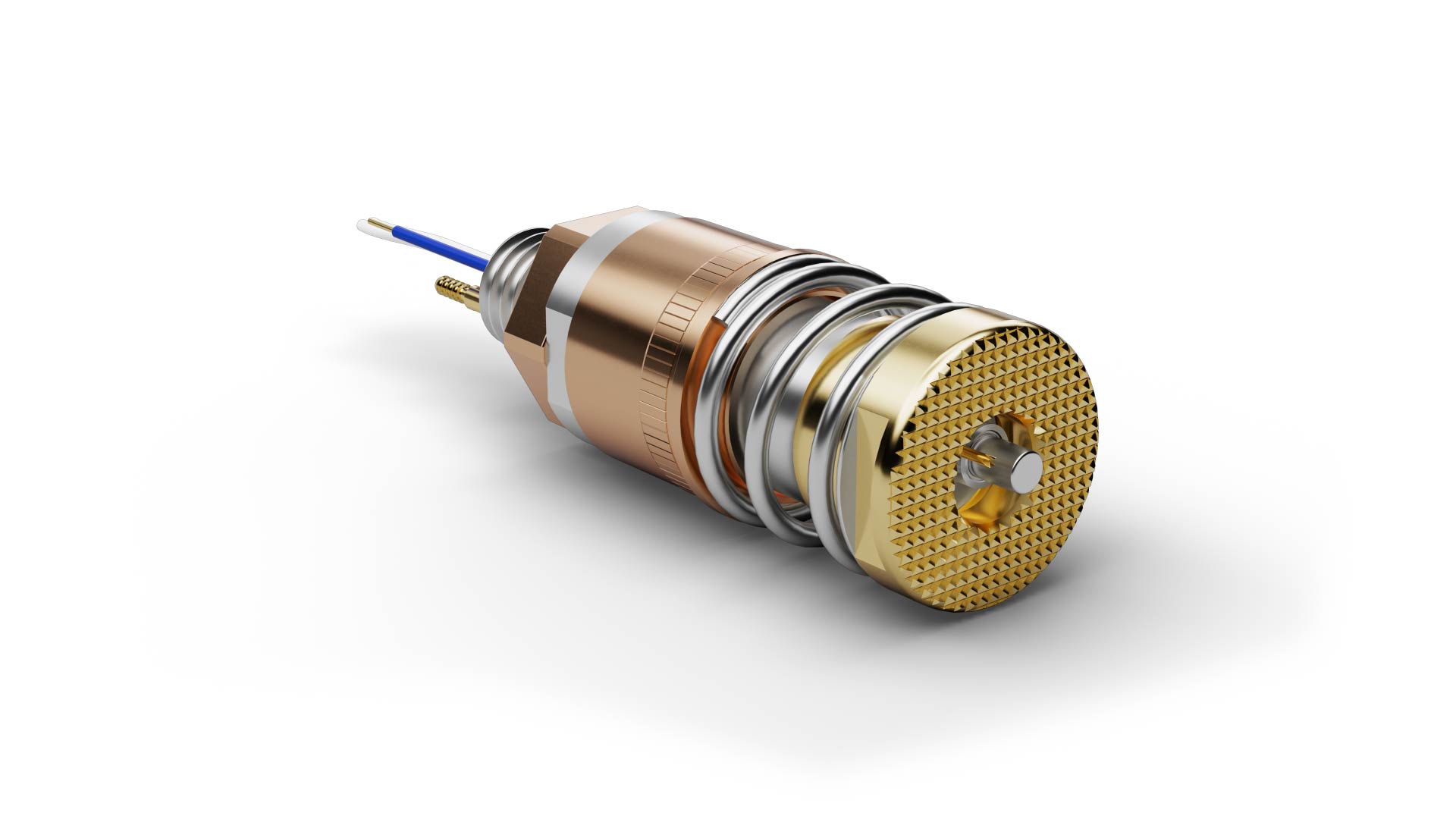

The Coaxial High Current Probe HC200D06G73PT1000C (item number 1120642) is designed for safe transmission of high electrical currents in test and contacting applications. HC200D06G73PT1000C focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. For HC200D06G73PT1000C, contact resistance, contact force and thermal behavior must be considered together because they influence voltage drop and temperature rise at the contact point. The intended application area for HC200D06G73PT1000C includes battery contacting. HC200D06G73PT1000C is rated for 300 A continuous current with a typical contact resistance of 0.2 mΩ. For HC200D06G73PT1000C, spring force is 7350 cN at a nominal travel of 5.6 mm.
