Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F100 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+80°C |
| Định nghĩa bổ sung | MINT-PIN |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 33 |
| Chiều cao nhô ra (mm) | 8.5 |
| Đường kính đầu mũi (mm) | 3.1 |
| Đường kính thân (mm) | 1.37 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 06 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 80 |
| Lực lò xo (cN) | 200 |
| Hành trình danh định (mm) | 4.3 |
| Hành trình tối đa (mm) | 6.4 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts

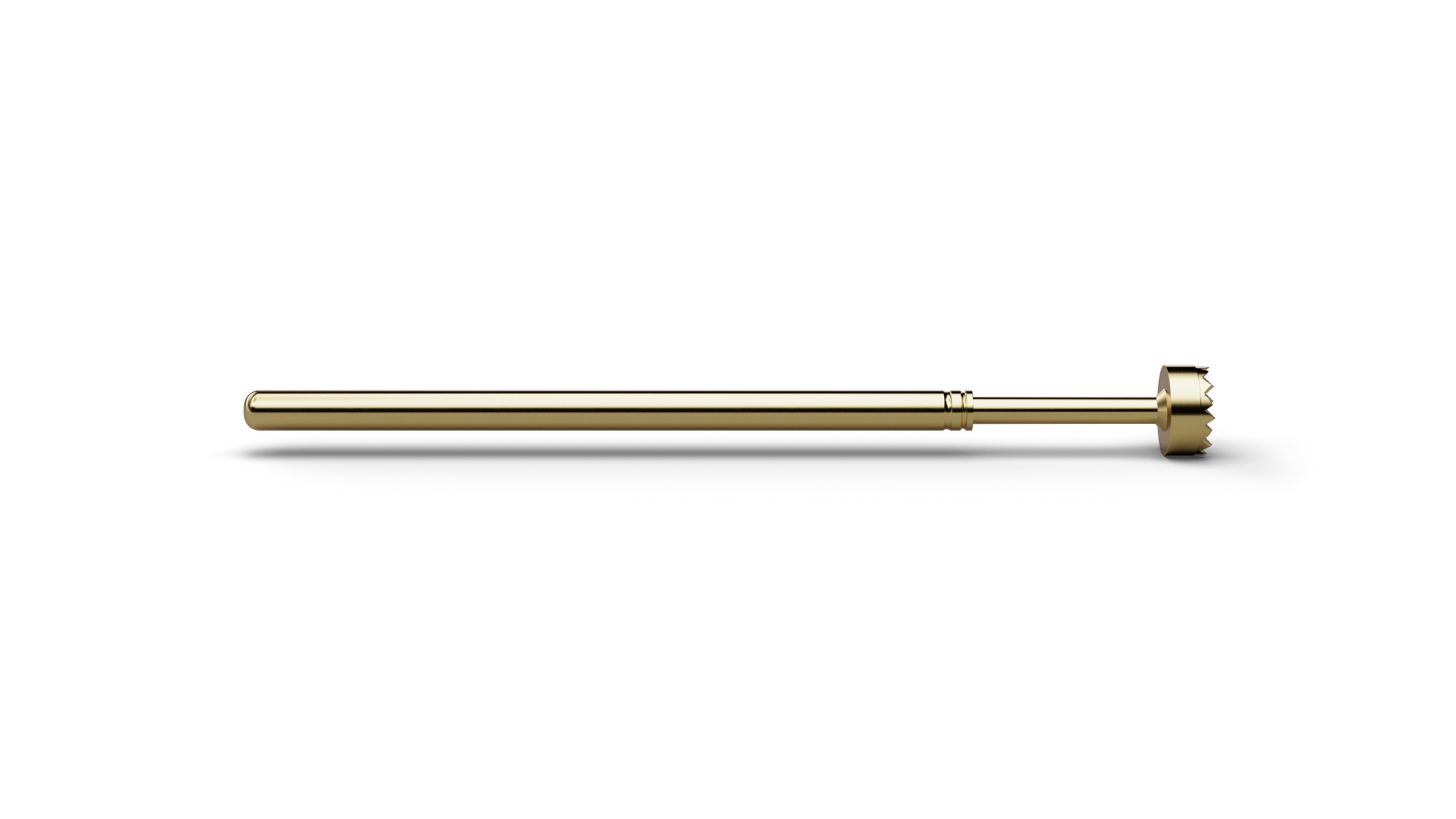

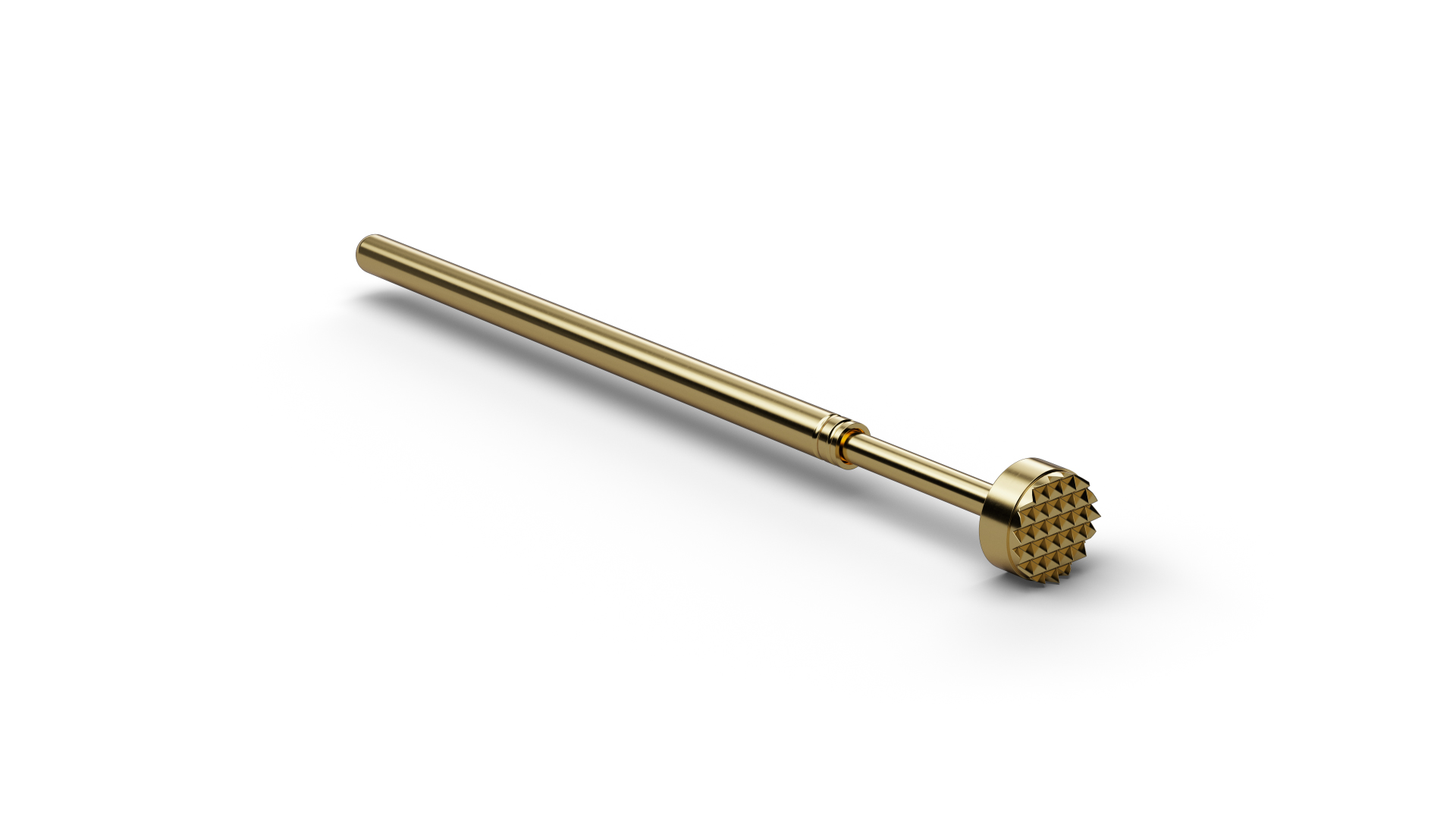

The Mint Pin F10006B310G200 (item number 1130531) is an interface probe for standardized test systems and provides a spring-loaded electrical connection within the test interface. On F10006B310G200, tip style 06 (Serrated stepped) has a tip diameter of 3.1 mm and is matched to the mechanical contacting requirements of the interface. This version operates with 200 cN spring force at 4.3 mm nominal travel. The continuous-current rating is 5 A. The gold-plated beryllium-copper plunger of F10006B310G200 combines good conductivity with a contact surface suited to repeated interface and test cycles.
