Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Loại/dòng sản phẩm | HF66 |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 34.5 |
| Chiều cao nhô ra (mm) | 25 |
| Đường kính đầu mũi (mm) | 4.6 |
| Đường kính thân (mm) | 6.5 |
| Đường kính đầu mũi (mm) 2 | 1.5 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim 2 | 05 |
| Vật liệu đầu kim | Beryllium copper |
| Mạ đầu kim | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Uncoated |
| Vật liệu pít-tông 2 2 | Beryllium copper |
| Mạ pít-tông 2 | Gold |
| Vật liệu lò xo 2 | Spring steel |
| Mạ lò xo 2 | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 150 |
| Lực lò xo (cN) | 400 |
| Hành trình danh định (mm) | 2 |
| Hành trình tối đa (mm) | 3 |
| Kích thước dụng cụ (mm) | 5 |
| DUT | PSMP |
| Thông số kỹ thuật điện | |
|---|---|
| Trở kháng (ohm) | 50 |
| Tần số (GHz) | 6 |
| Thông số kỹ thuật tiếp xúc bên trong | |
|---|---|
| Hành trình danh định (mm) 2 | 2 |
| Hành trình tối đa (mm) 2 | 3 |
| Lực căng trước (cN) 2 | 55 |
| Lực lò xo (cN) 2 | 100 |
Đồ họa
Beschreibung des Produkts

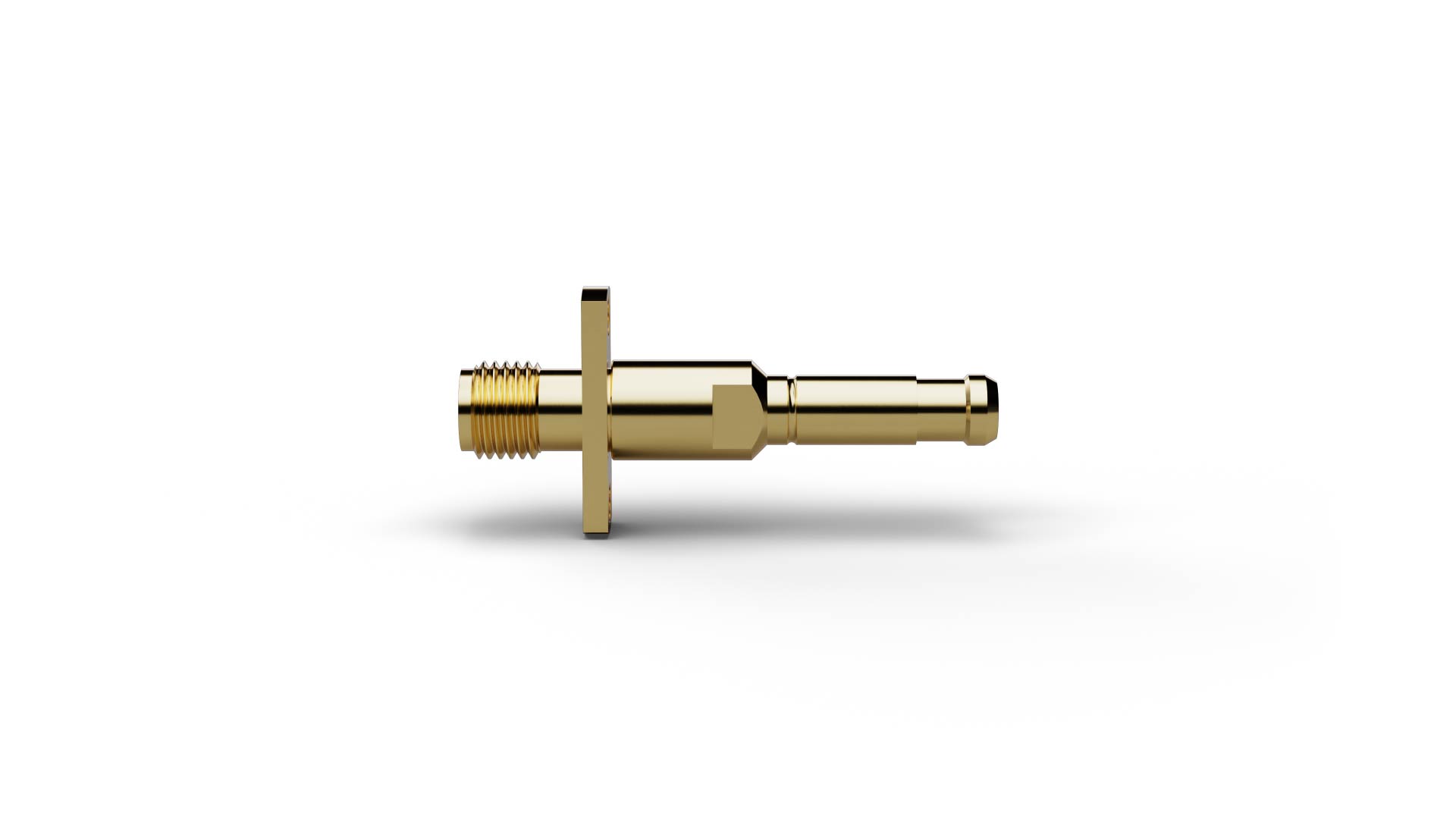

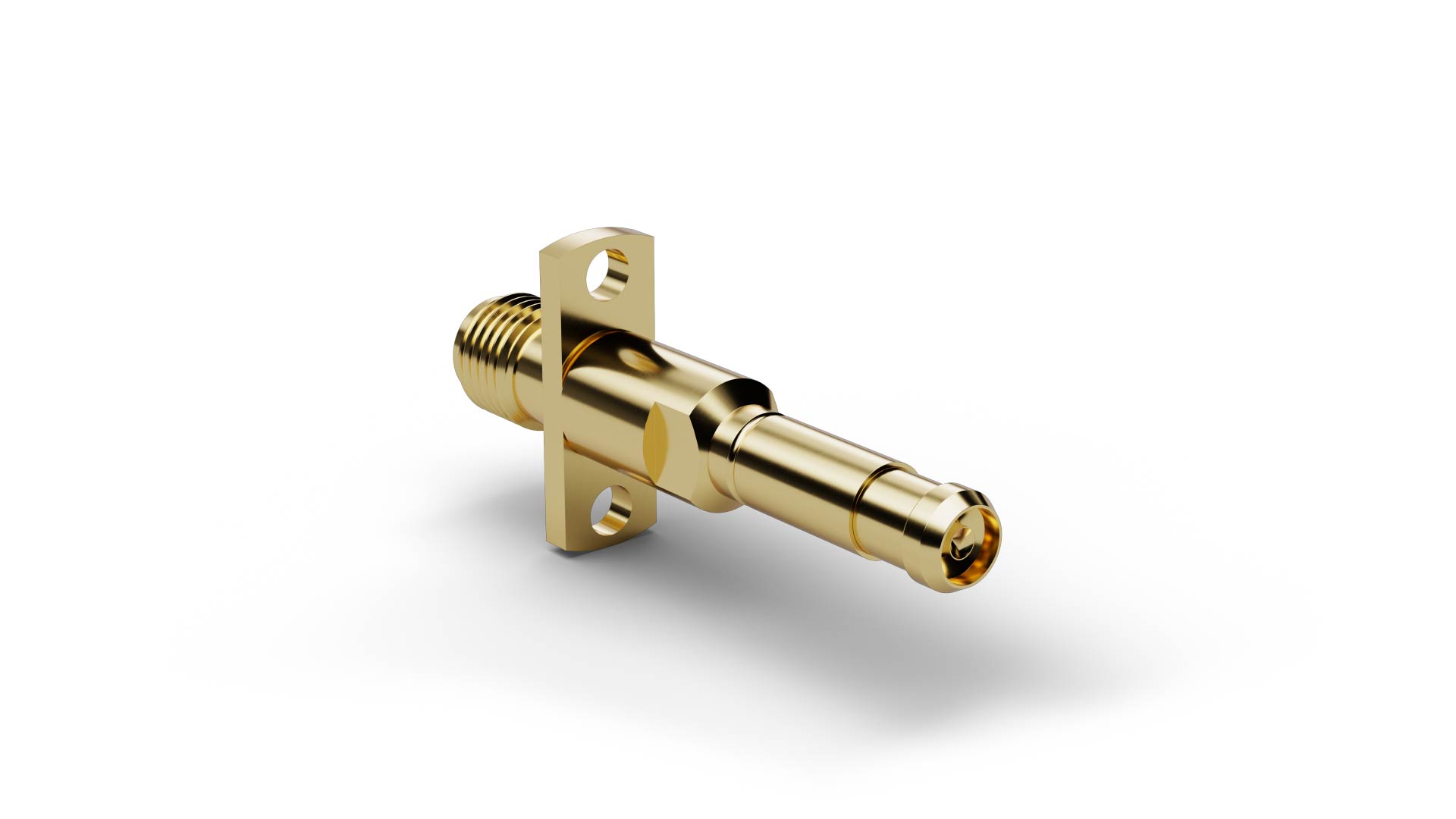

The High Frequency Probe HF66PSMPm016G500SMAfF (item number 1131577) is designed for reliable transmission of high-frequency signals in test and measurement applications. With a defined impedance of 50 Ω, HF66PSMPm016G500SMAfF supports controlled signal routing and helps minimize reflections and signal loss at the test interface. The frequency range extends up to 6 GHz, and this version is intended for contacting PSMP connectors. On HF66PSMPm016G500SMAfF, spring forces of 400 cN on the outer contact and 100 cN on the inner contact provide defined mechanical contacting.
