Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F050 |
| Bước (mm/mil) | 1,27 / 50 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 43.2 |
| Chiều cao nhô ra (mm) | 6.9 |
| Đường kính đầu mũi (mm) | 0.5 |
| Đường kính thân (mm) | 0.78 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 18 |
| Vật liệu pít-tông 2 | Steel |
| Mạ pít-tông | Longtime Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 60 |
| Lực lò xo (cN) | 150 |
| Hành trình danh định (mm) | 4.3 |
| Hành trình tối đa (mm) | 6.4 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 3 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts

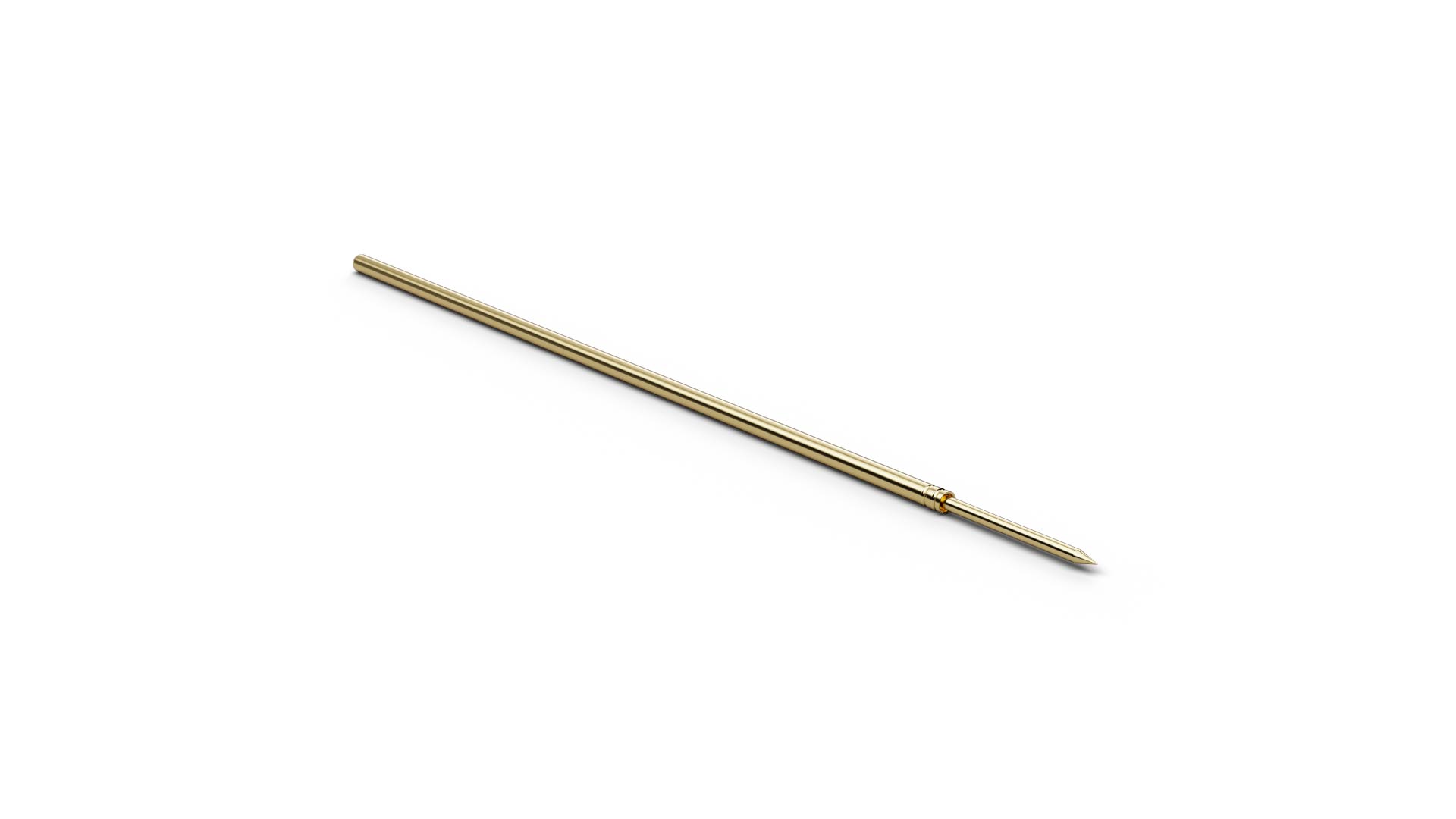

F05018S050L150 (item number 1134072) is a Basic Contact Probe for repeatable temporary connections between the test system and a test point. With tip style 18 (Conical 30°), F05018S050L150 combines ICT/FCT use with a geometry intended for solder pads and vias. F05018S050L150 combines a pitch of 1.27 mm / 50 mil with tip style 18 (Conical 30°) and a tip diameter of 0.5 mm. For F05018S050L150, spring force is 150 cN at a nominal travel of 4.3 mm. The electrical rating of F05018S050L150 combines 3 A continuous current with 20 mΩ typical contact resistance. The plunger in F05018S050L150 is made of steel and uses Longtime Gold plating.
