Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F050 |
| Bước (mm/mil) | 1,27 / 50 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 43.2 |
| Chiều cao nhô ra (mm) | 6.9 |
| Đường kính đầu mũi (mm) | 0.9 |
| Đường kính thân (mm) | 0.78 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 55 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 60 |
| Lực lò xo (cN) | 150 |
| Hành trình danh định (mm) | 4.3 |
| Hành trình tối đa (mm) | 6.4 |
| Thông số kỹ thuật điện | |
|---|---|
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts

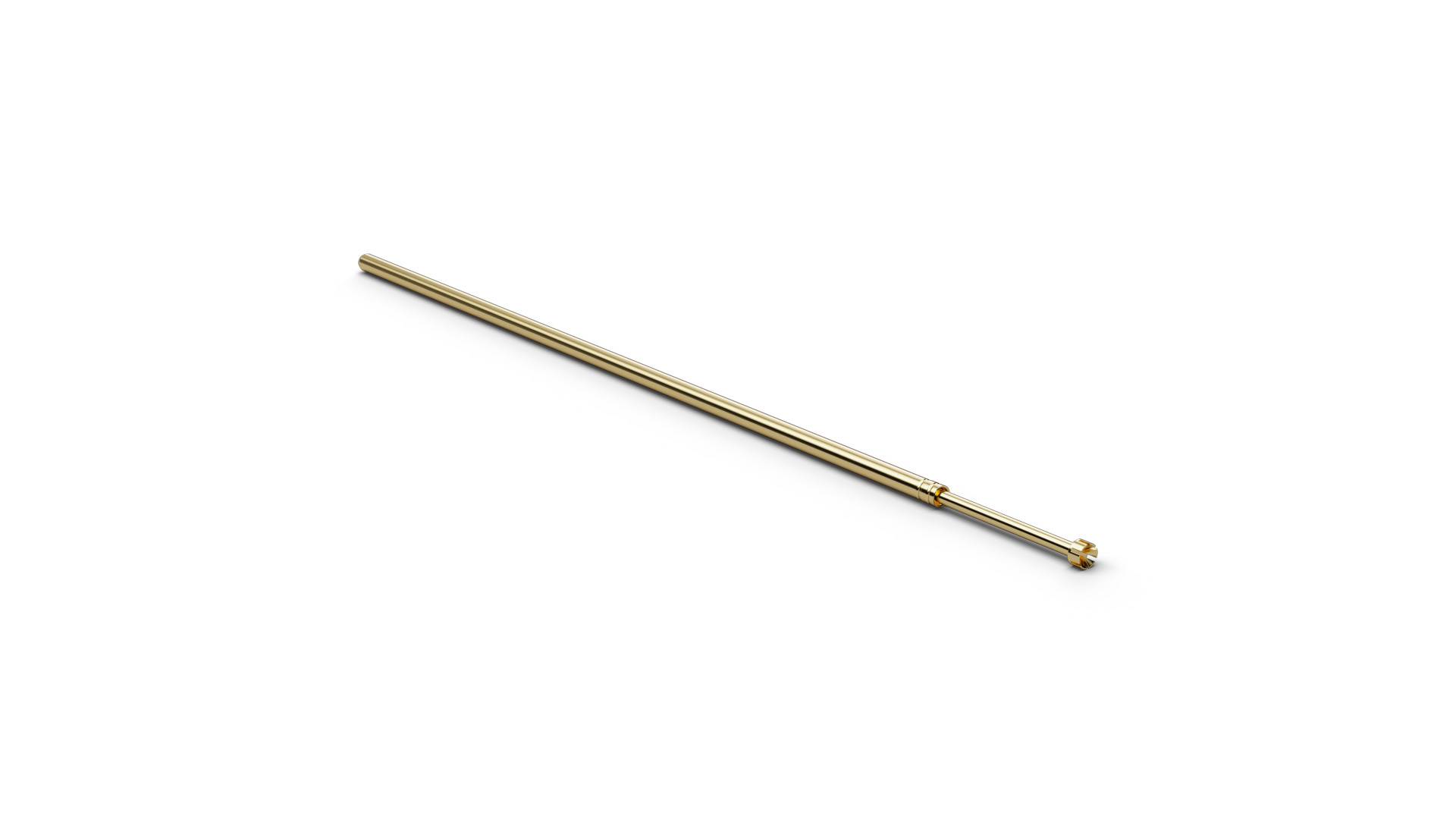

The Basic Contact Probe F05055B090G150 (item number 1134073) is a spring-loaded probe for temporary electrical contact with test points. With tip style 55 (Concave stepped (self-cleaning)), F05055B090G150 combines ICT/FCT use with a geometry intended for pins and wire-wrap posts with a guided, smooth contacting action. F05055B090G150 combines a pitch of 1.27 mm / 50 mil with tip style 55 (Concave stepped (self-cleaning)) and a tip diameter of 0.9 mm. For F05055B090G150, spring force is 150 cN at a nominal travel of 4.3 mm. The plunger in F05055B090G150 is made of beryllium copper and is gold-plated.
