Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Loại/dòng sản phẩm | HCB155 |
| Nhiệt độ | -45°C...+200°C |
| Định nghĩa bổ sung | D |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 60 |
| Chiều cao nhô ra (mm) | 10.5 |
| Đường kính đầu mũi (mm) | 4 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 12 |
| Kiểu đầu kim 2 | 06 |
| Vật liệu đầu kim | Brass |
| Mạ đầu kim | Silver |
| Vật liệu pít-tông 2 | Brass |
| Mạ pít-tông | Silver |
| Vật liệu khối | Brass |
| Mạ khối | Silver |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Vật liệu pít-tông 2 2 | Beryllium copper |
| Mạ pít-tông 2 | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 3000 |
| Lực lò xo (cN) | 6000 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 4.5 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 400 |
| Điện trở tiếp xúc điển hình (mOhm) | 0.25 |

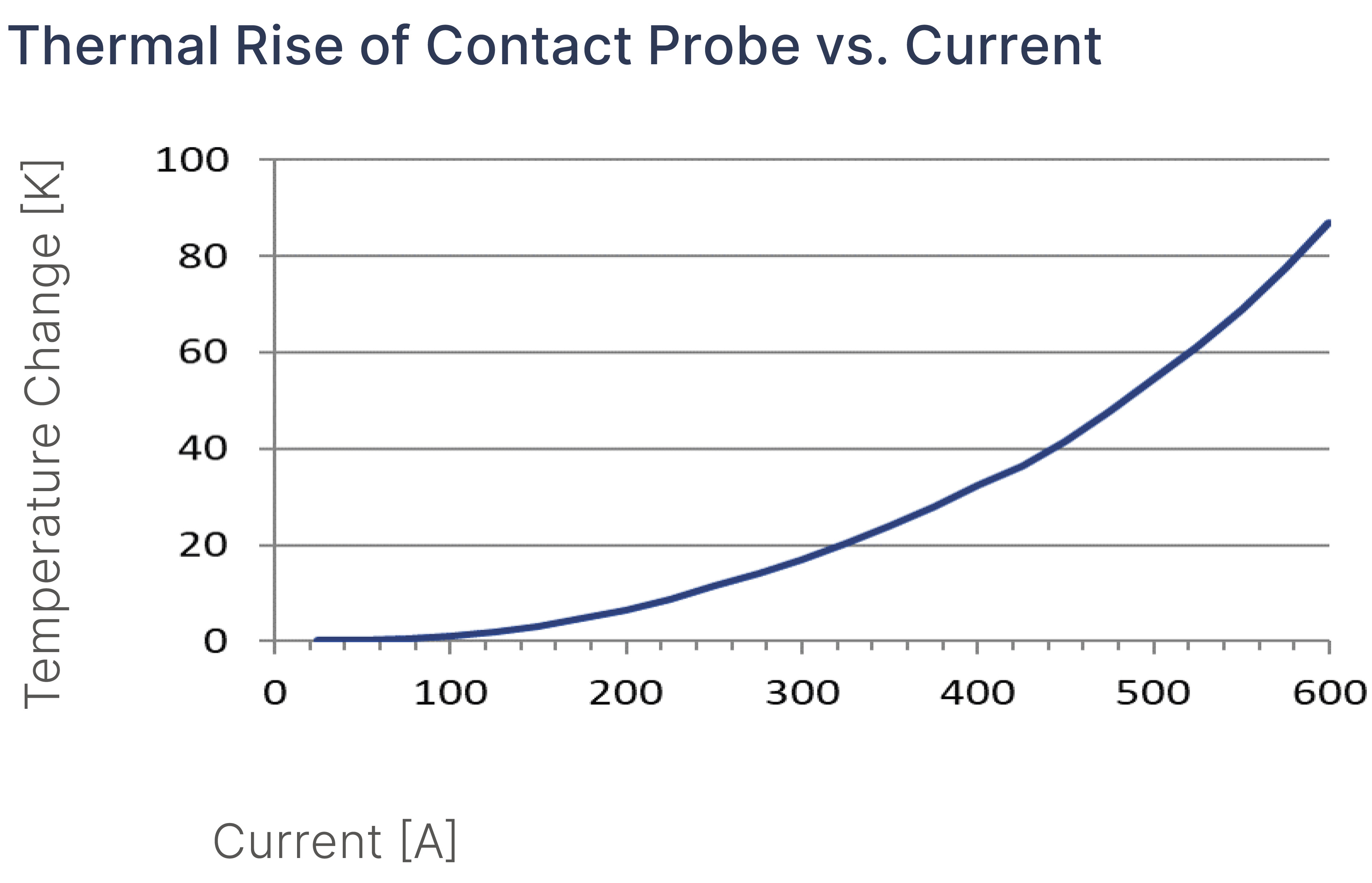

Đồ họa
Beschreibung des Produkts

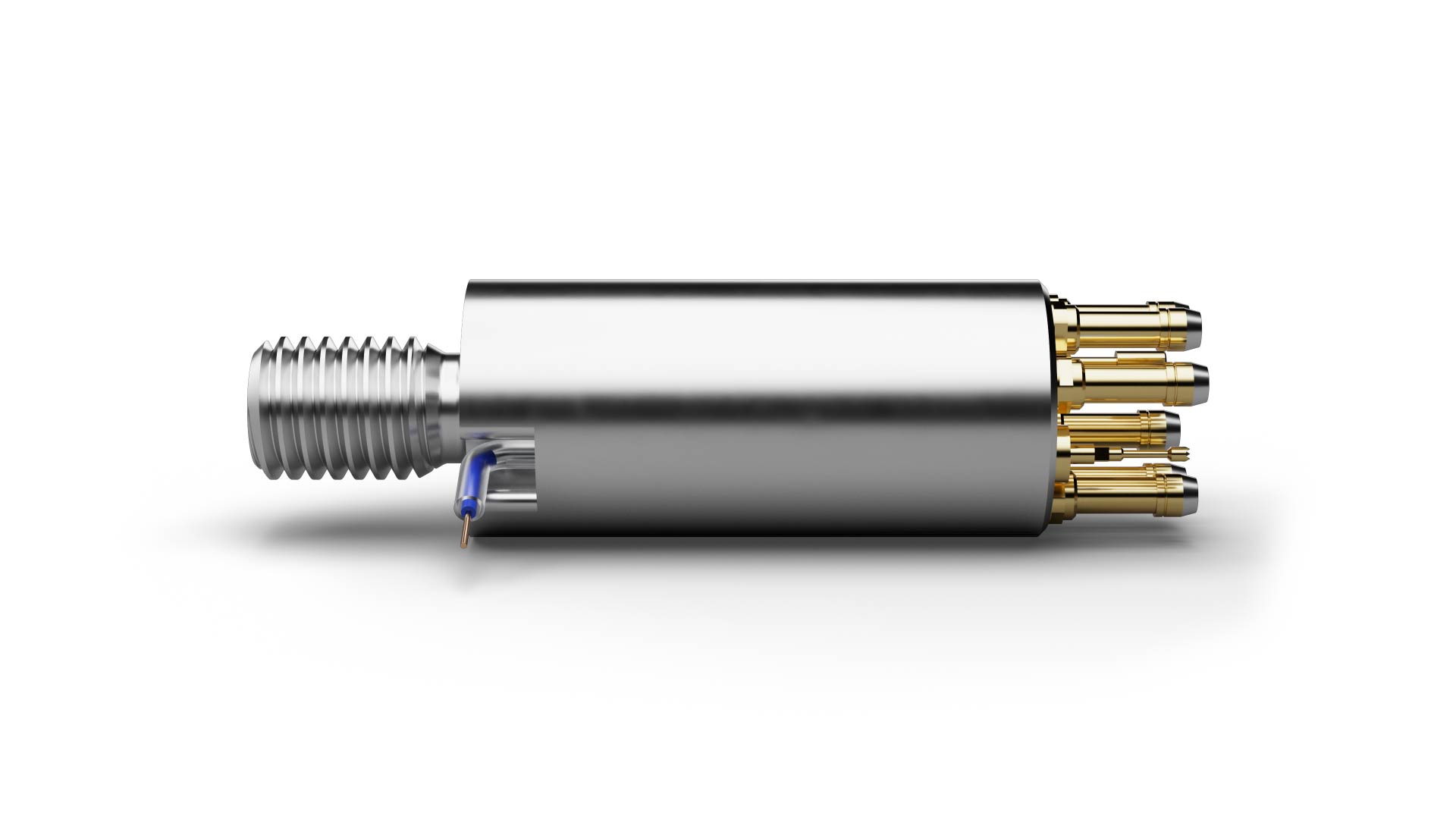

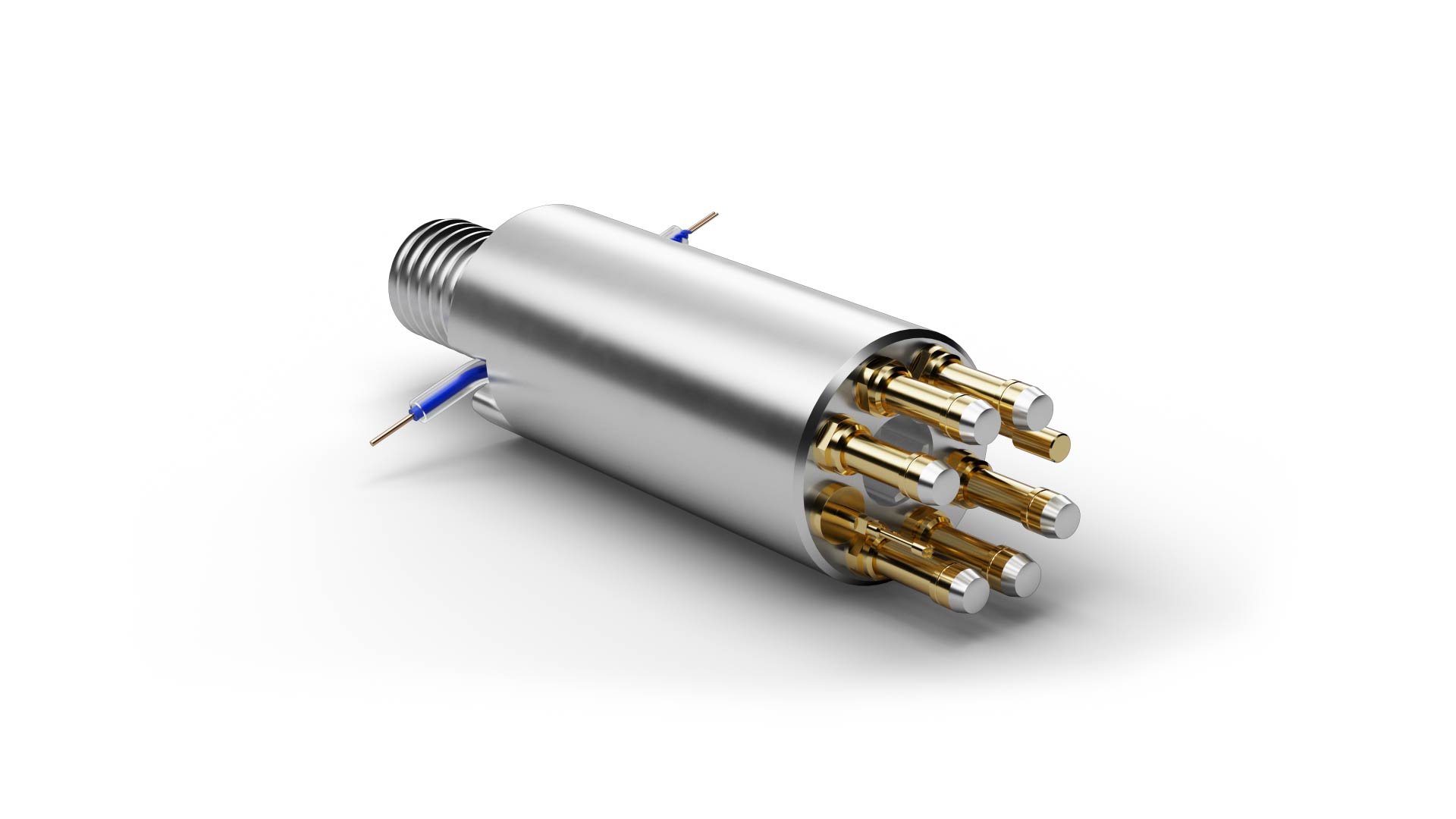

The High Current Block HCB155D12MS62TYPK (item number 1136614) is a connection element for test setups carrying high electrical currents. HCB155D12MS62TYPK focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. In HCB155D12MS62TYPK, the block design integrates robust current contacting into a defined interface; current rating, contact resistance and thermal conditions are central to fixture design. The intended application area for HCB155D12MS62TYPK includes inverter testing. The continuous-current rating of HCB155D12MS62TYPK is 400 A. Spring force is 6000 cN at a nominal travel of 4 mm.
