Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Coaxial Probe |
| Loại/dòng sản phẩm | HF76 |
| Bước (mm/mil) | 4,00 / 157,5 |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 33 |
| Chiều cao nhô ra (mm) | 18.2 |
| Đường kính đầu mũi (mm) | 3.15 |
| Đường kính thân (mm) | 3.8 |
| Khoảng cách trong/ngoài (mm) | -0.15 |
| Đường kính đầu mũi (mm) 2 | 0.48 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 16 |
| Kiểu đầu kim 2 | 11 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Gold |
| Vật liệu pít-tông 2 2 | Beryllium copper |
| Mạ pít-tông 2 | Gold |
| Vật liệu lò xo 2 | Spring steel |
| Mạ lò xo 2 | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 175 |
| Lực lò xo (cN) | 510 |
| Hành trình danh định (mm) | 3.2 |
| Hành trình tối đa (mm) | 4.1 |
| Ren | M3,5X0,35 |
| Kích thước dụng cụ (mm) | 3,2 |
| Kết nối | STECKER |
| DUT | HFM female |
| Thông số kỹ thuật điện | |
|---|---|
| Trở kháng (ohm) | 50 |
| Tần số (GHz) | 20 |
| Thông số kỹ thuật tiếp xúc bên trong | |
|---|---|
| Hành trình danh định (mm) 2 | 0.7 |
| Hành trình tối đa (mm) 2 | 1.5 |
| Lực căng trước (cN) 2 | 100 |
| Lực lò xo (cN) 2 | 125 |

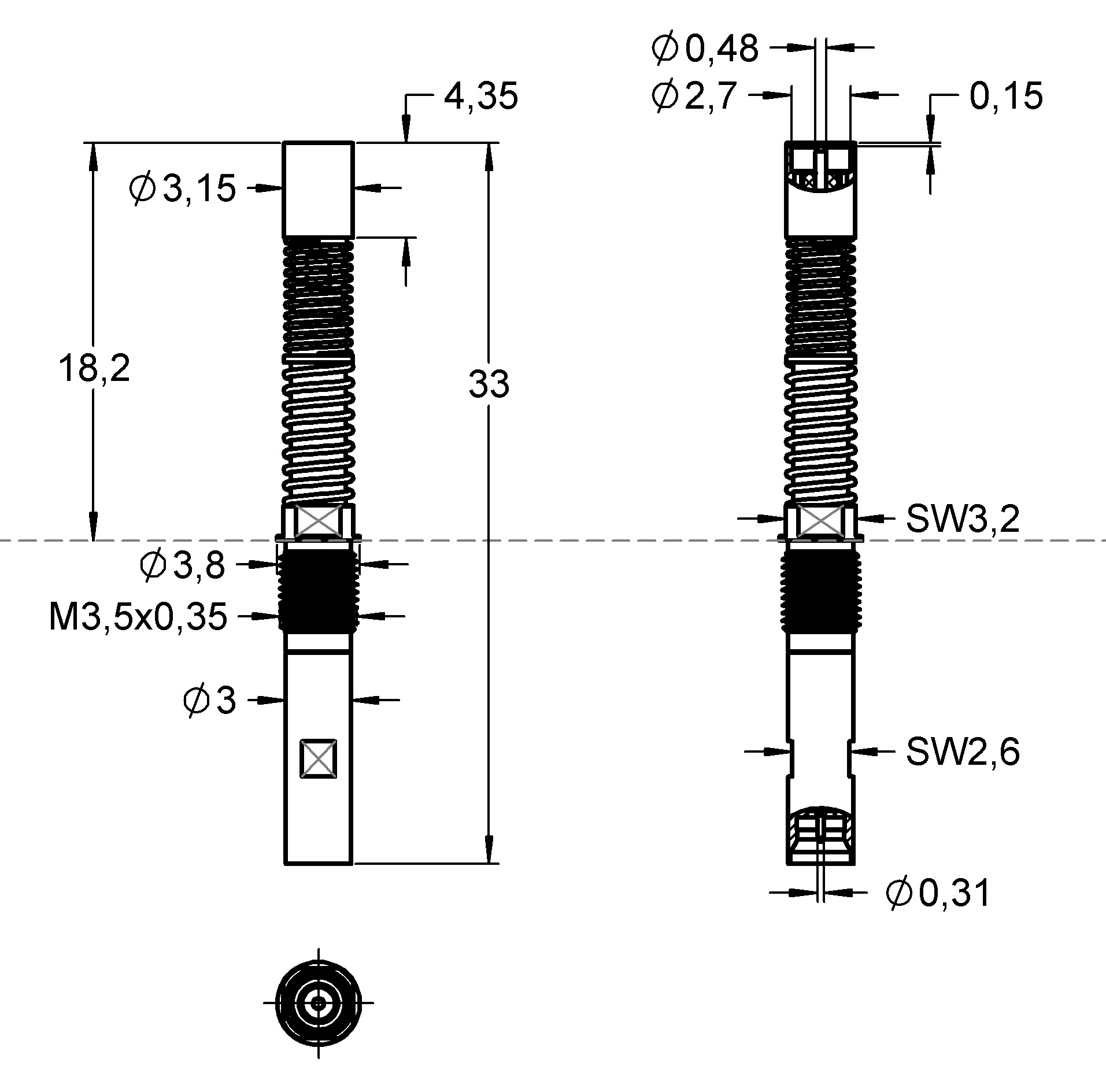

Đồ họa
