Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Step Probe |
| Loại/dòng sản phẩm | F731SP |
| Bước (mm/mil) | 2,40 / 94 |
| Nhiệt độ | -45°C...+100°C |
| Định nghĩa bổ sung | SP |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 27.4 |
| Chiều cao nhô ra (mm) | 8.9 |
| Đường kính đầu mũi (mm) | 0.65 |
| Đường kính thân (mm) | 1.37 |
| Đường kính cổ (mm) | 1.85 |
| A – Đường kính chân (mm) | 0.65 |
| B – Đường kính tấm (mm) | 1.5 |
| C – Chiều dài chân (mm) | 1.5 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 11 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 50 |
| Lực lò xo (cN) | 150 |
| Hành trình danh định (mm) | 3.5 |
| Hành trình tối đa (mm) | 4.4 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Ren | M1,4 |
| Kích thước dụng cụ (mm) | 1,4 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts

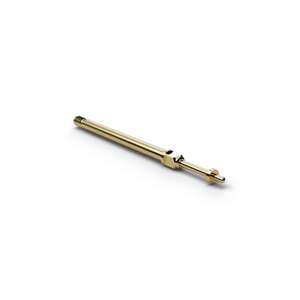

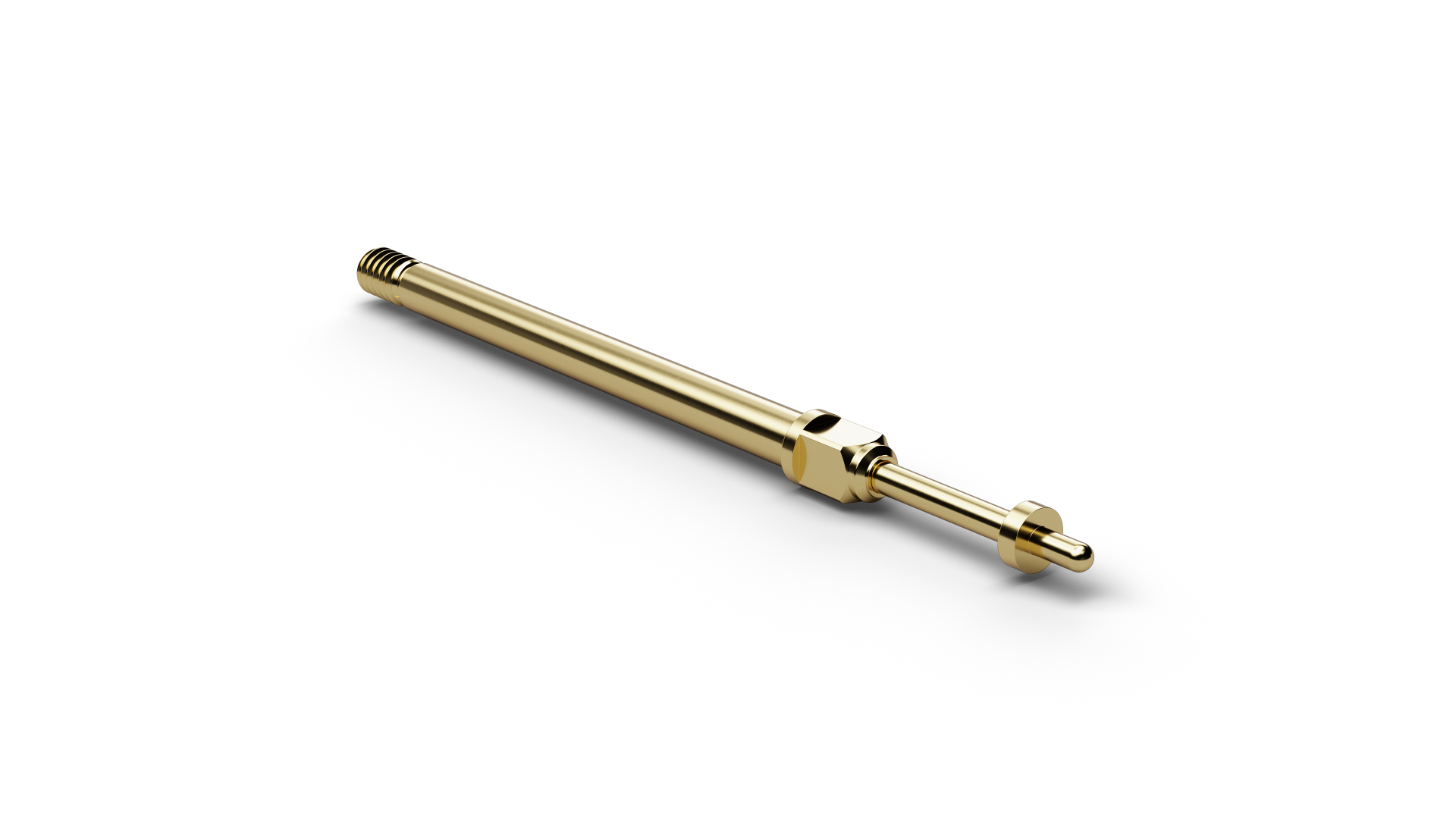

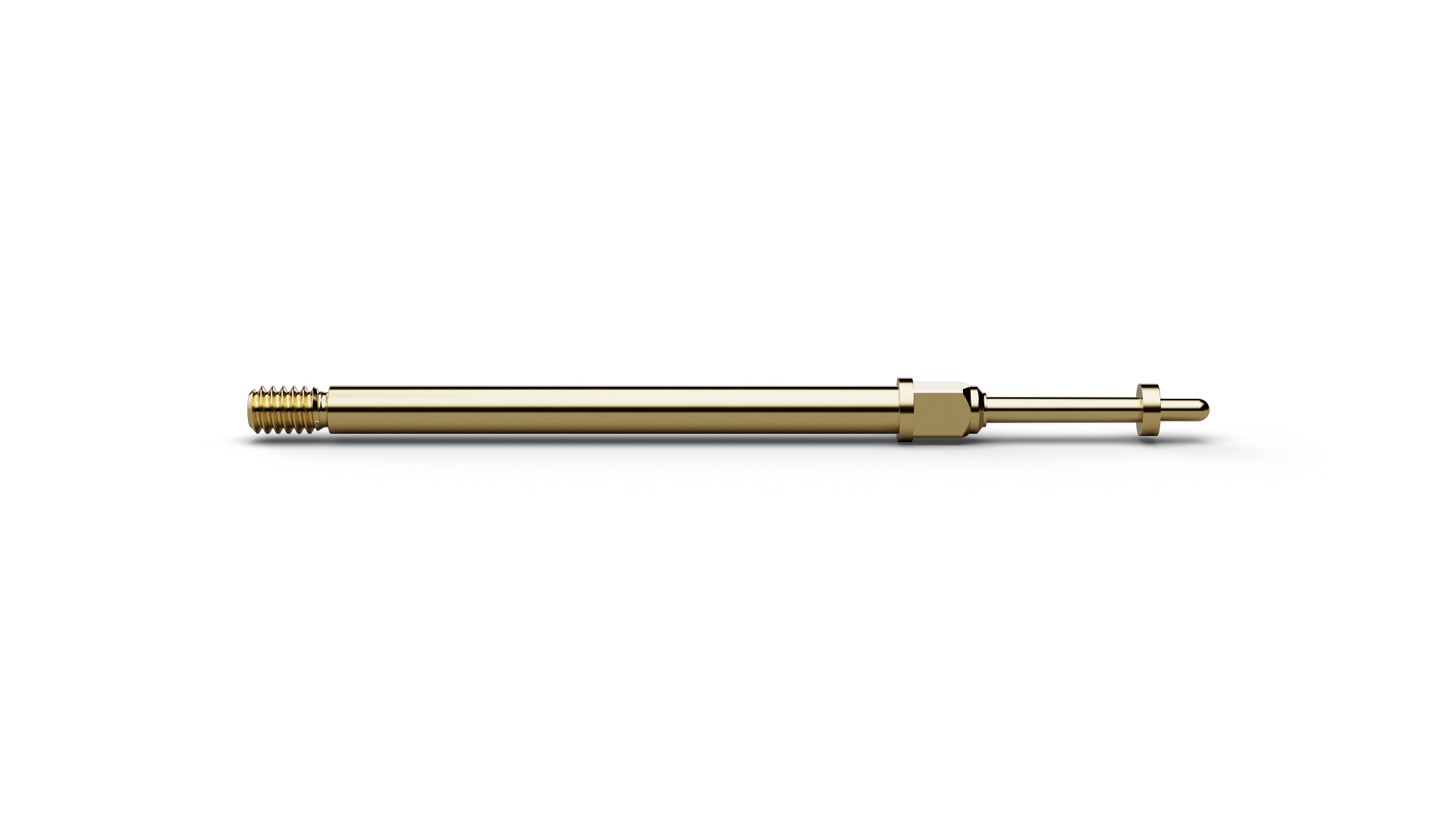

The Step Probe F73111B0014G150SP (item number 1142356) is designed for position and presence checks on contacts located in connector housings, recesses or other difficult-to-access areas. On F73111B0014G150SP, electrical contact is established only at the intended penetration depth, making the Step Probe suitable for position and presence checks on connectors. On F73111B0014G150SP, contact geometry is characterized by pin diameter 0.65 mm, plate diameter 1.5 mm, pin length 1.5 mm. On F73111B0014G150SP, a pitch of 2.4 mm / 94 mil is combined with 150 cN spring force and 3.5 mm nominal travel. F73111B0014G150SP is specified for 5 A continuous current. The plunger in F73111B0014G150SP is made of beryllium copper and is gold-plated.
