Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F772 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+80°C |
| Định nghĩa bổ sung | EXX |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 40 |
| Chiều cao nhô ra (mm) | 18 |
| Đường kính đầu mũi (mm) | 1.8 |
| Đường kính thân (mm) | 1.66 |
| Đường kính cổ (mm) | 2.04 |
| Đường kính vòng ép (mm) | 2.04 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 05 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Nickel silver |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 50 |
| Lực lò xo (cN) | 220 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 5 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
Đồ họa
Beschreibung des Produkts

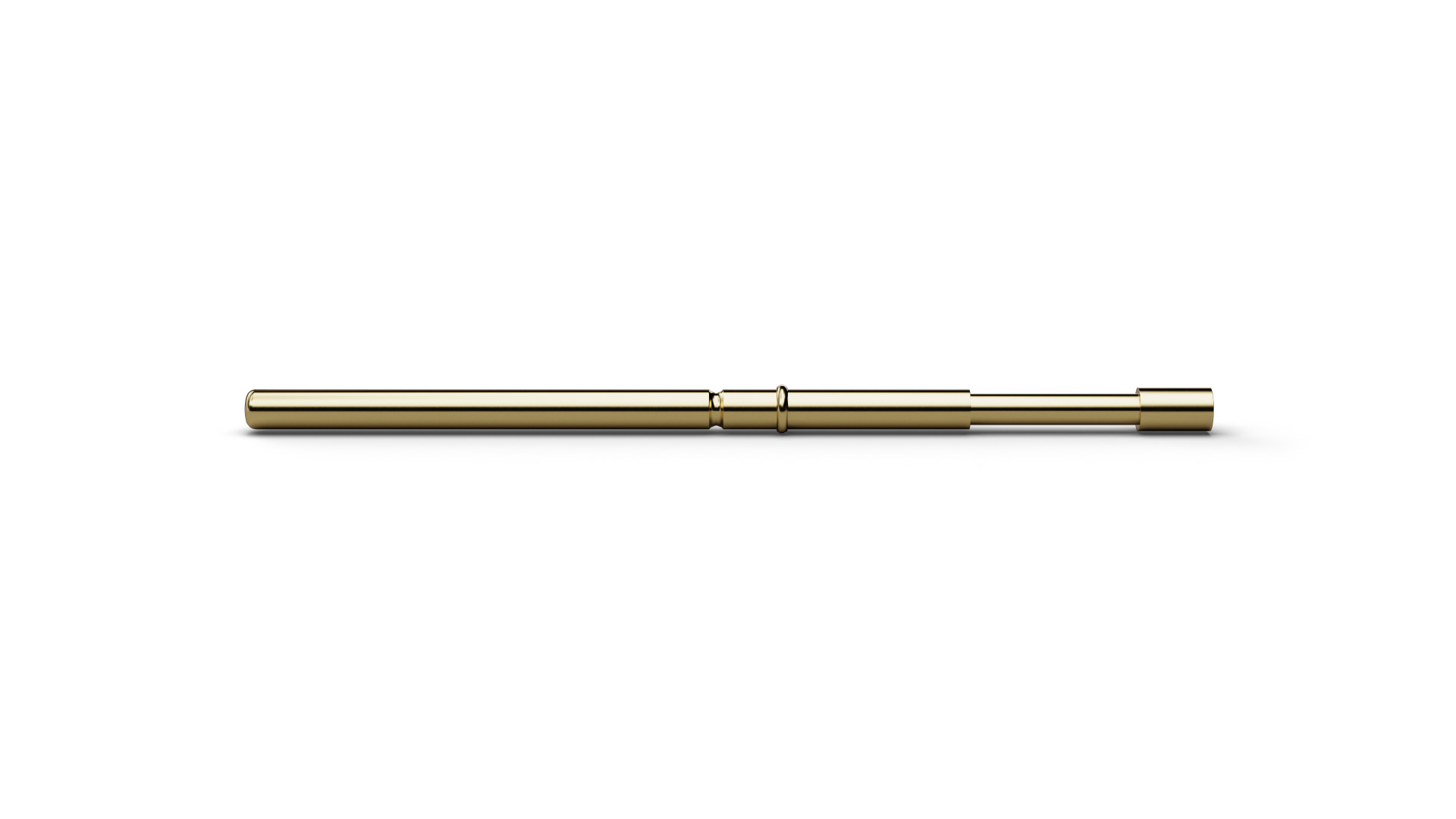

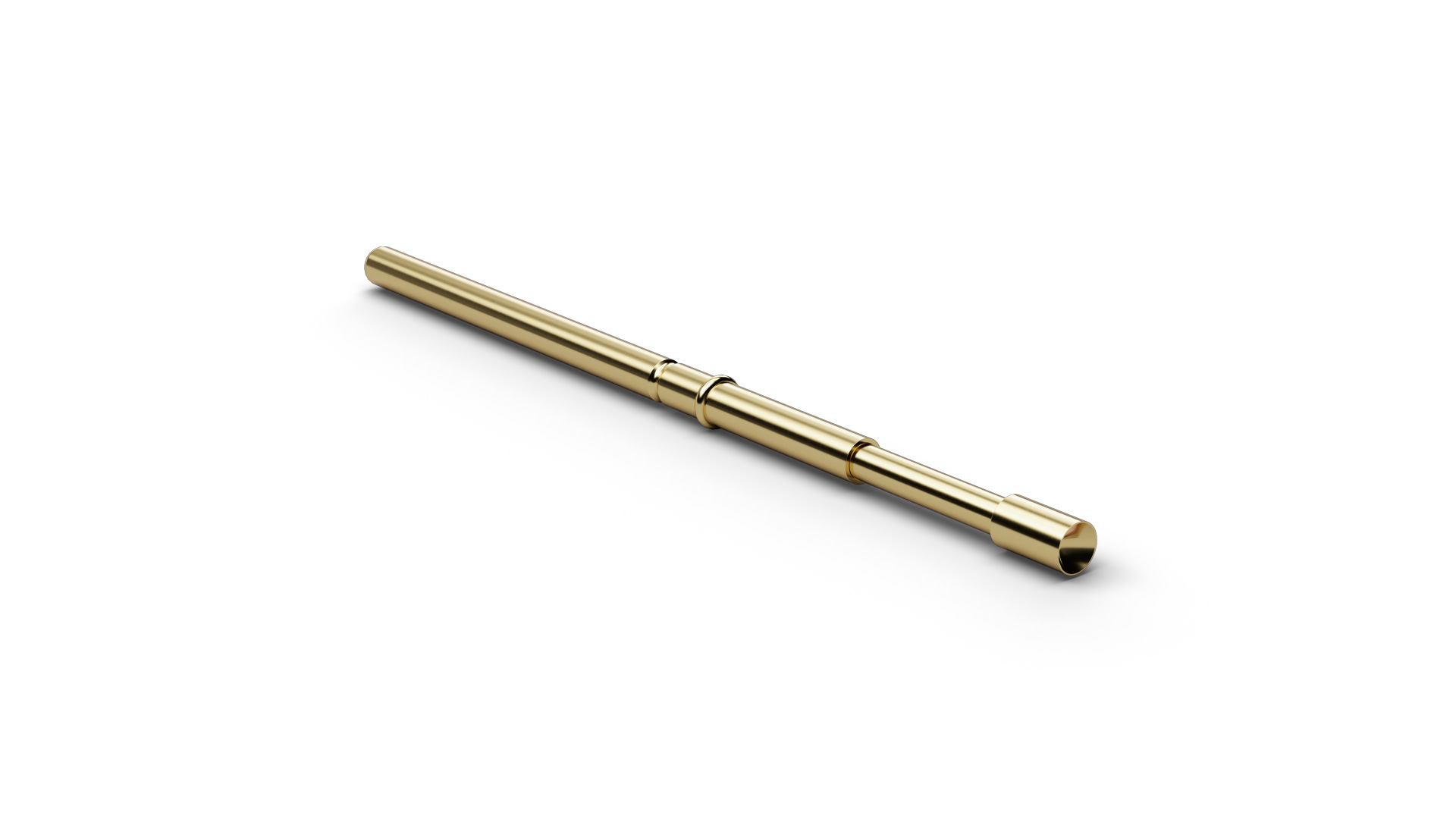

F77205B180G220E18 (item number 1147636) is a Basic Contact Probe for repeatable temporary electrical connections between the test system and a test point. With tip style 05 (Concave stepped), F77205B180G220E18 combines ICT/FCT use with a geometry intended for pins and wire-wrap posts with a guided, smooth contacting action. F77205B180G220E18 combines a pitch of 2.54 mm / 100 mil with tip style 05 (Concave stepped) and a tip diameter of 1.8 mm. For F77205B180G220E18, spring force is 220 cN at a nominal travel of 4 mm. F77205B180G220E18 is specified for 5 A continuous current.
