Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Loại/dòng sản phẩm | H100 |
| Bước (mm/mil) | 2,54 / 100 |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 35 |
| Đường kính vòng ép (mm) | 1.81 |
| Đường kính ngoài (mm) | 1.68 |
| Vật liệu và bề mặt | |
|---|---|
| Vật liệu, Lớp phủ | Nickel silver, Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Kết nối | Wire Wrap |
Đồ họa
Beschreibung des Produkts

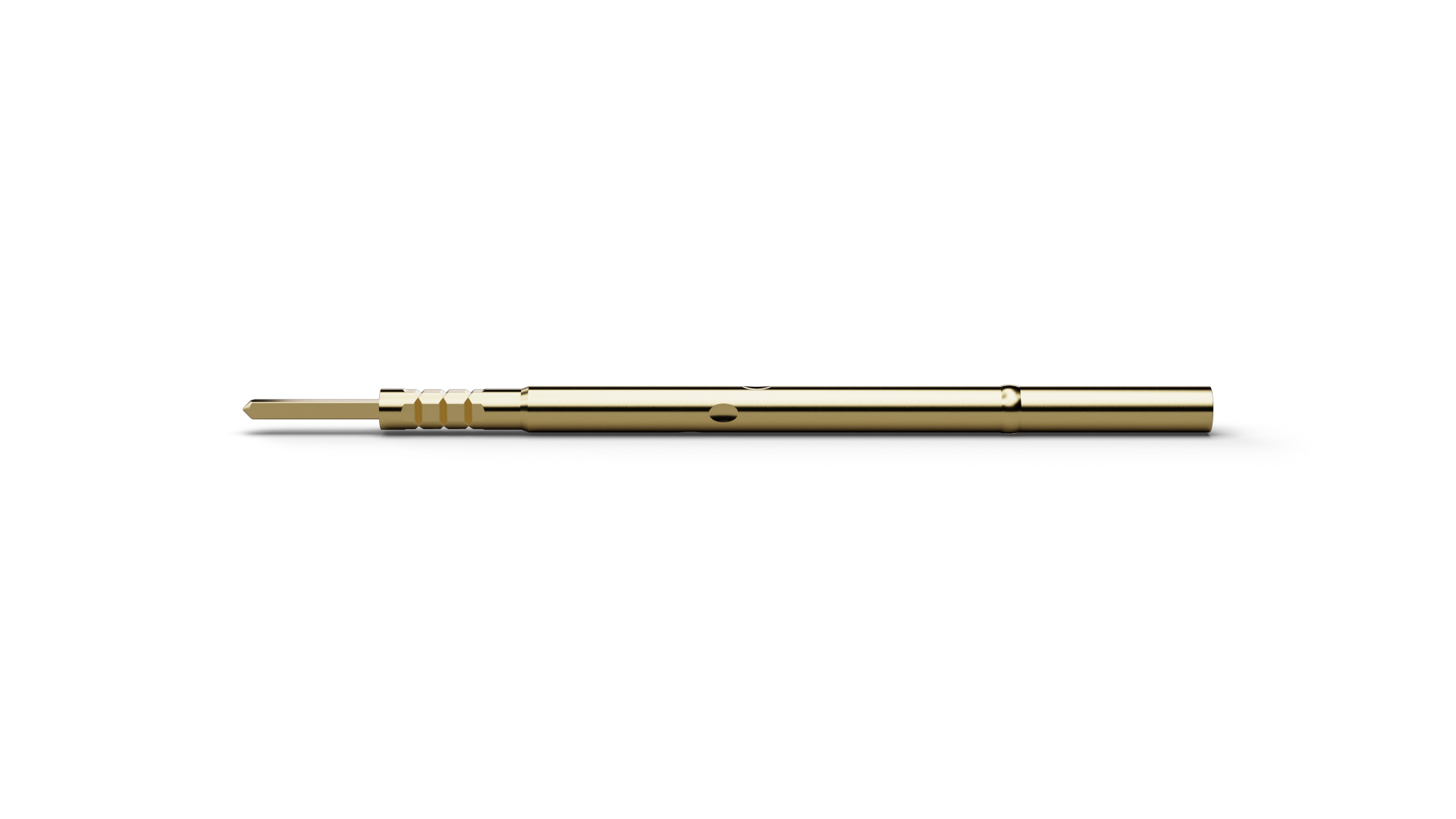

The receptacle H100WW05-7.6 (item number 1157475) guides and positions a compatible Contact Probe in a defined location within the fixture or contacting assembly. The electrical connection of H100WW05-7.6 uses a wire wrap. Key installation dimensions for H100WW05-7.6 are outside diameter 1.68 mm, length 35 mm. The Receptacle H100WW05-7.6 is designed for a pitch of 2.54 mm / 100 mil. The Receptacle H100WW05-7.6 is made of nickel silver and is gold-plated.
