Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | HCF772 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+200°C |
| Định nghĩa bổ sung | A |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 32.3 |
| Chiều cao nhô ra (mm) | 10.5 |
| Đường kính đầu mũi (mm) | 1.3 |
| Đường kính thân (mm) | 1.66 |
| Đường kính cổ (mm) | 2 |
| Đường kính vòng ép (mm) | 2 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 14 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Silver |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 50 |
| Lực lò xo (cN) | 300 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 5 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 20 |
| Điện trở tiếp xúc điển hình (mOhm) | 10 |

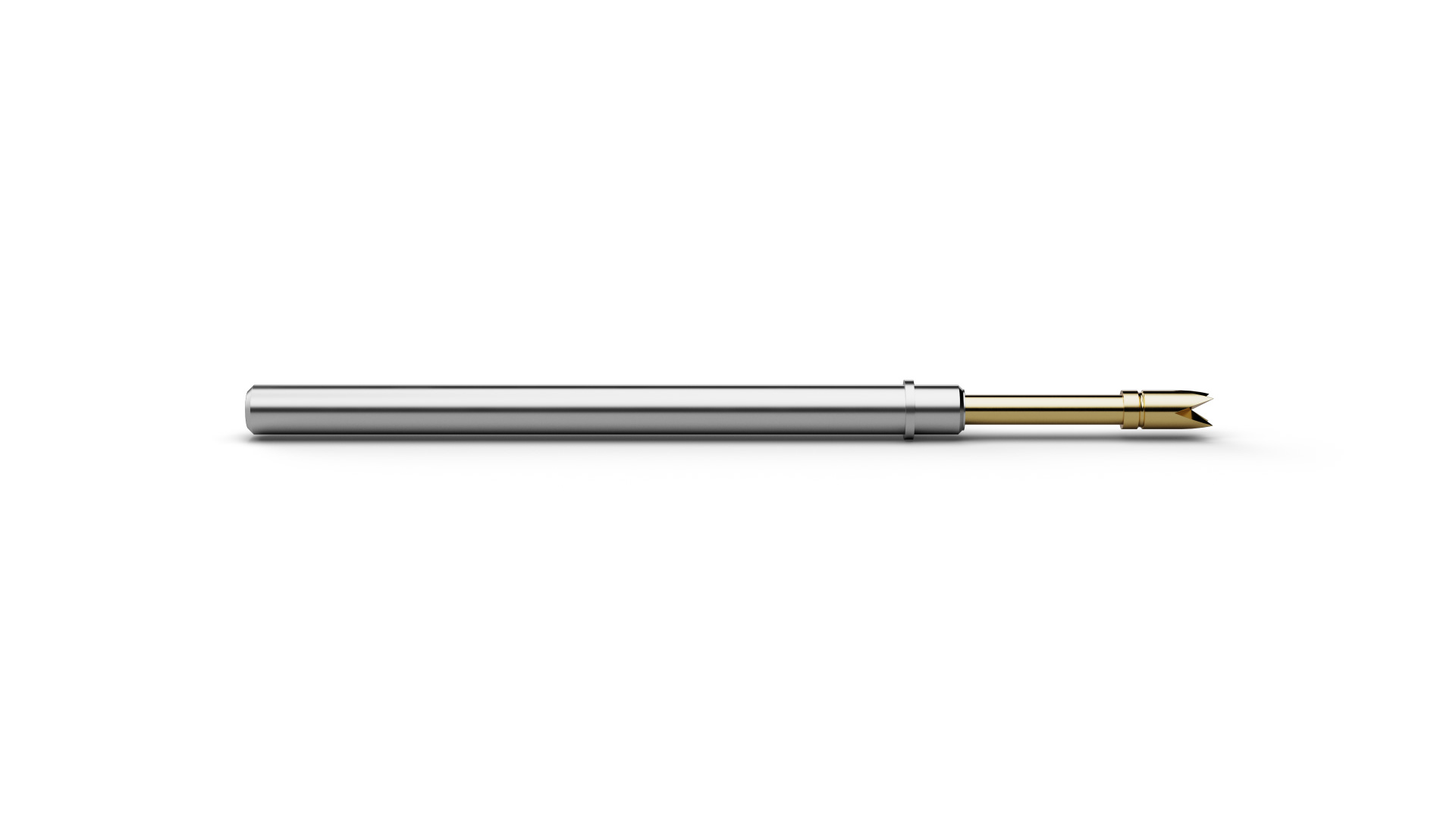

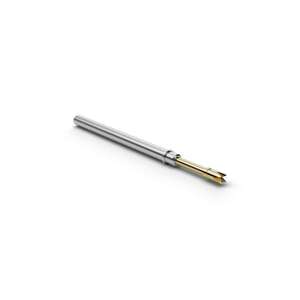

Đồ họa
Beschreibung des Produkts
The High Current Probe HCF77214B130G300A (item number 1165649) is designed for safe transmission of high electrical currents in test and contacting applications. HCF77214B130G300A focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. For HCF77214B130G300A, contact resistance, contact force and thermal behavior must be considered together because they influence voltage drop and temperature rise at the contact point. The intended application area for HCF77214B130G300A includes battery and power-electronics testing. The electrical rating of HCF77214B130G300A combines 20 A continuous current with 10 mΩ typical contact resistance. For HCF77214B130G300A, spring force is 300 cN at a nominal travel of 4 mm.
