Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F050 |
| Bước (mm/mil) | 1,27 / 50 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 43.2 |
| Chiều cao nhô ra (mm) | 6.9 |
| Đường kính đầu mũi (mm) | 0.5 |
| Đường kính thân (mm) | 0.78 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 79 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 50 |
| Lực lò xo (cN) | 100 |
| Hành trình danh định (mm) | 4.3 |
| Hành trình tối đa (mm) | 6.4 |
| Độ chính xác đầu mũi +/- (mm) | 0.05 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 3 |
| Điện trở tiếp xúc điển hình (mOhm) | 10 |
Đồ họa
Beschreibung des Produkts

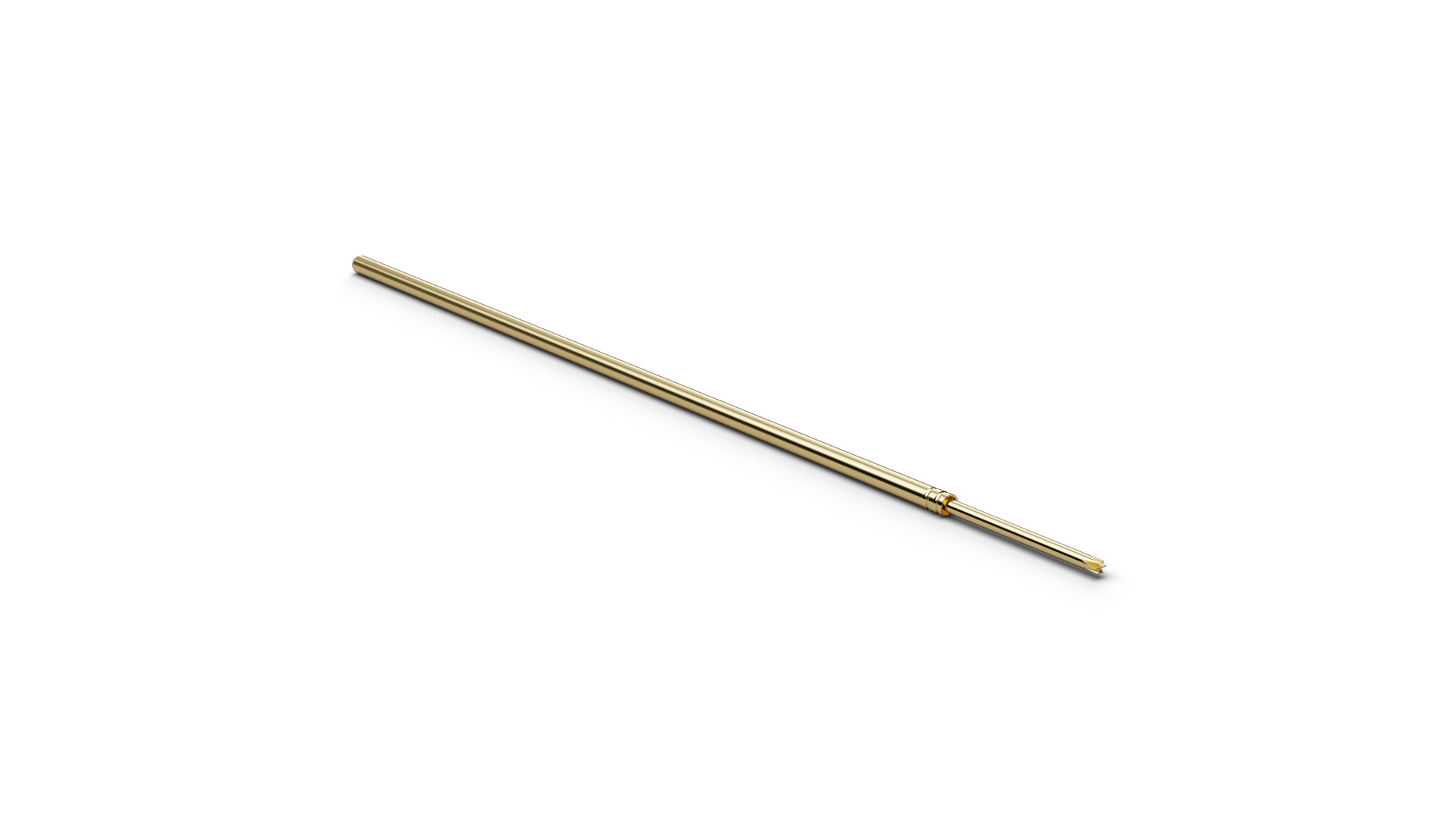

F05079B050G100 (item number 1166663) belongs to the Basic Contact Probe range for precise, repeatable contacting of electronic test points. F05079B050G100 belongs to the basic probe range for ICT/FCT, where tip geometry, spring force and surface finish are matched to the target test point. F05079B050G100 combines a pitch of 1.27 mm / 50 mil with tip style 79 (6-point crown flattened) and a tip diameter of 0.5 mm. F05079B050G100 operates with 100 cN spring force and 4.3 mm nominal travel. For F05079B050G100, the specified continuous current is 3 A.
