Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | VF3 |
| Bước (mm/mil) | 3,00 / 118 |
| Nhiệt độ | -45°C...+100°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 69.7 |
| Chiều cao nhô ra (mm) | 34.8 |
| Đường kính đầu mũi (mm) | 2.2 |
| Đường kính thân (mm) | 2.19 |
| Đường kính cổ (mm) | 2.6 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 17 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 300 |
| Lực lò xo (cN) | 1500 |
| Hành trình danh định (mm) | 5 |
| Hành trình tối đa (mm) | 5.5 |
| Độ chính xác đầu mũi +/- (mm) | 0.1 |
| Ren | M2X0,2 |
| Kích thước dụng cụ (mm) | 2,2 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 8 |
| Điện trở tiếp xúc điển hình (mOhm) | 30 |

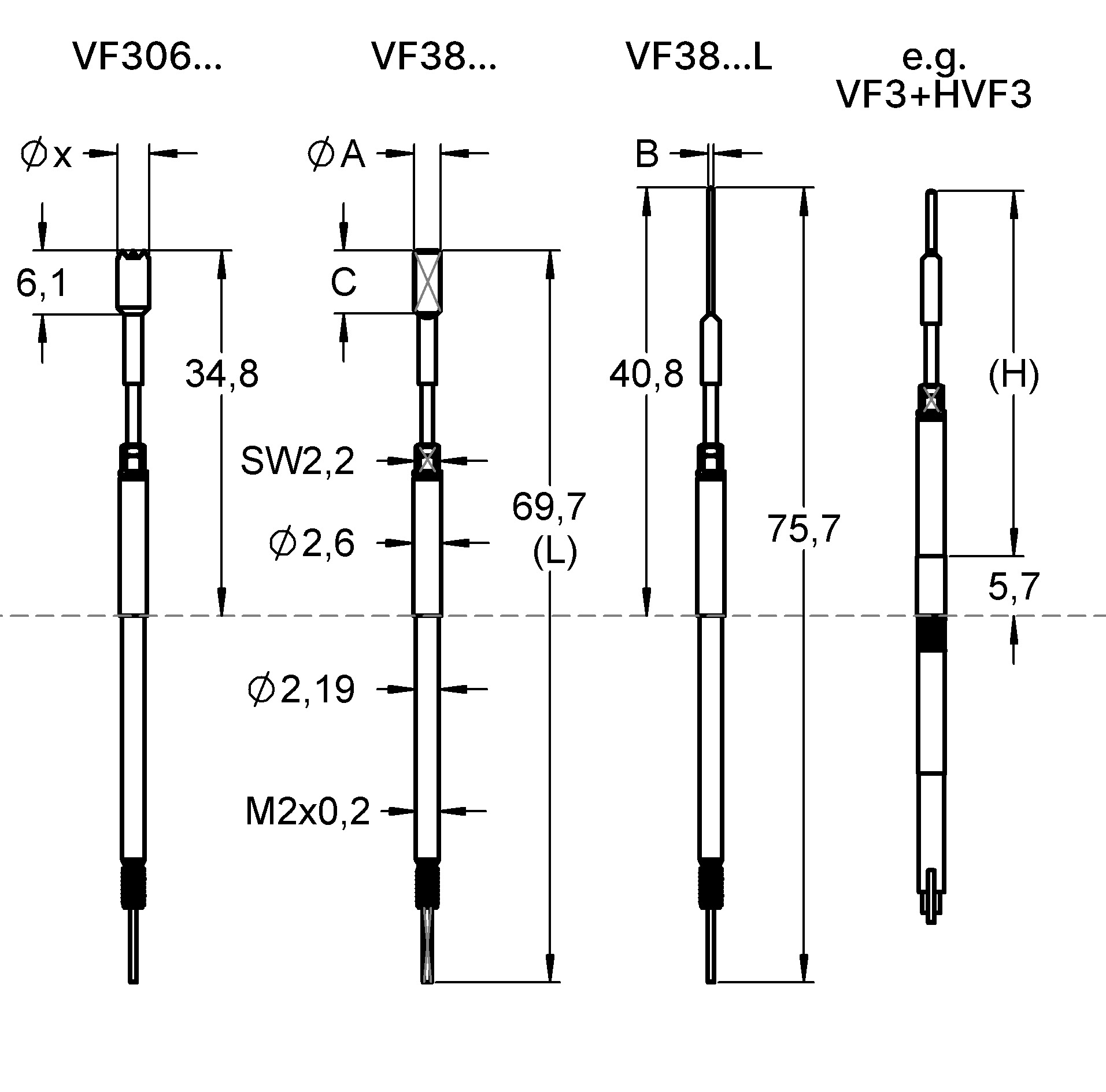

Đồ họa
Beschreibung des Produkts

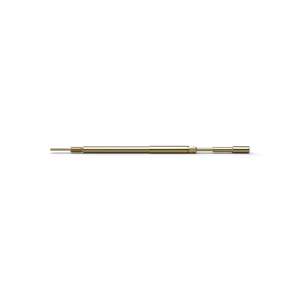

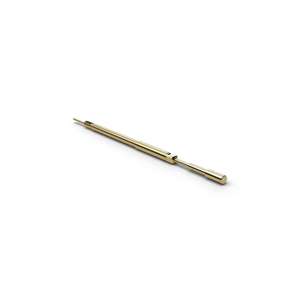

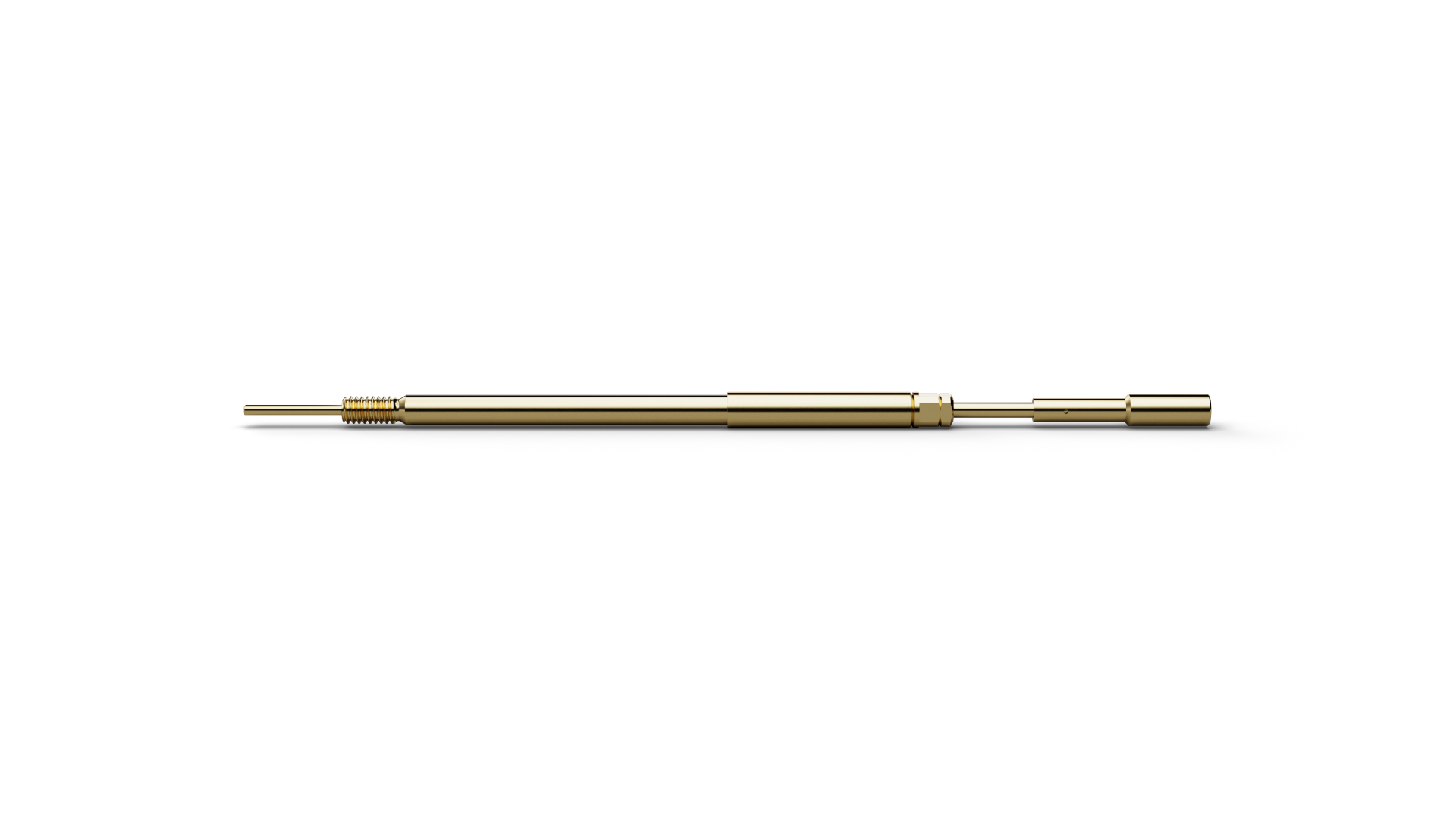

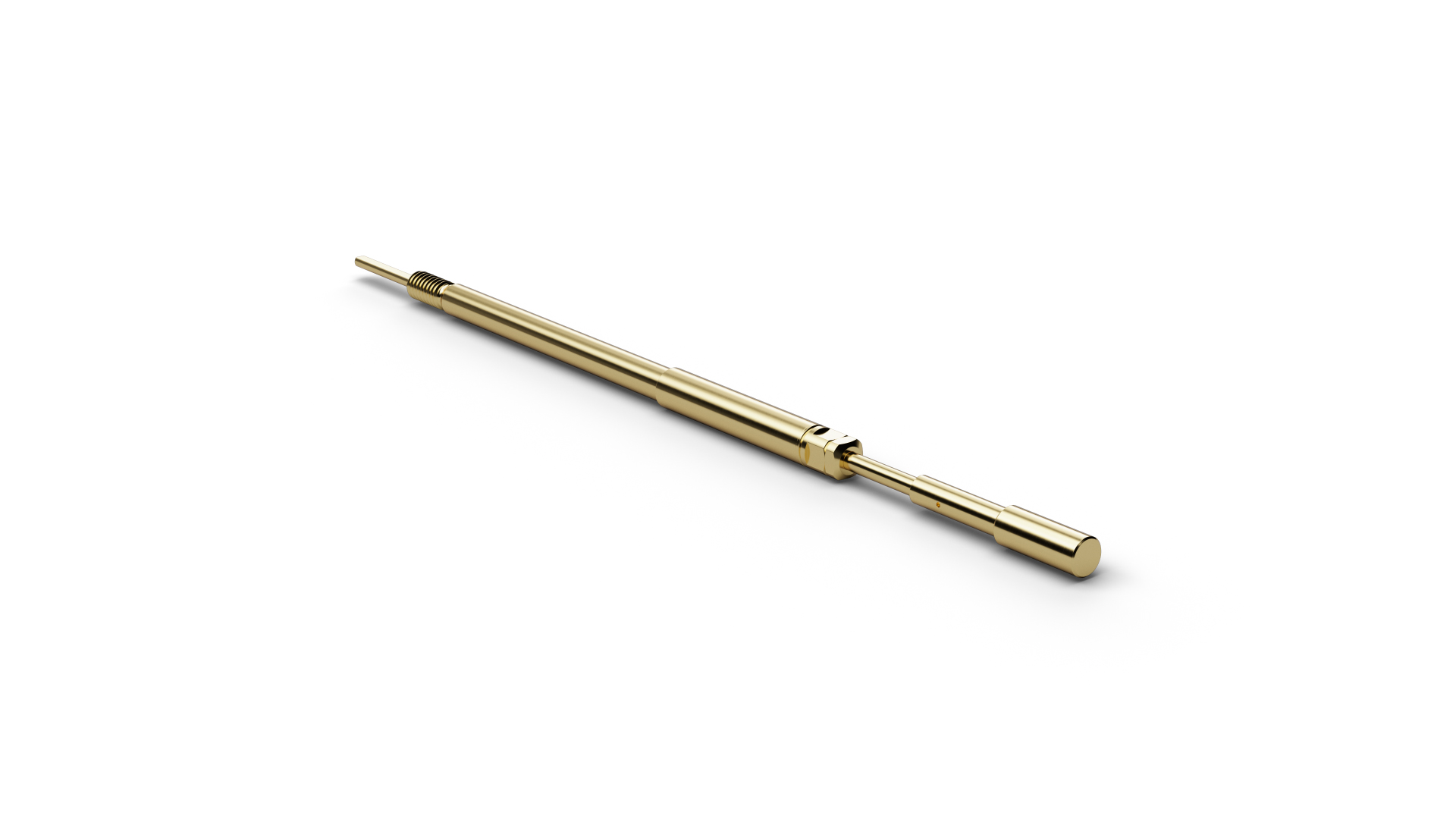

The Push Back Probe VF317B220G15 (item number 1167195) is designed to verify that terminals are correctly locked in connector housings. VF317B220G15 can verify that a terminal remains securely locked in the connector housing and is not pushed back beyond the permitted position during contacting. The design combines a pitch of 3 mm / 118 mil with tip style 17 (Flat stepped) and a tip diameter of 2.2 mm. For VF317B220G15, spring force is 1500 cN at a nominal travel of 5 mm. For VF317B220G15, the specified continuous current is 8 A.
