Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F039 |
| Bước (mm/mil) | 1,00 / 39 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 20 |
| Chiều cao nhô ra (mm) | 5 |
| Đường kính đầu mũi (mm) | 0.5 |
| Đường kính thân (mm) | 0.78 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 18 |
| Vật liệu pít-tông 2 | Sandvik |
| Mạ pít-tông | Multiplex Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 60 |
| Lực lò xo (cN) | 130 |
| Hành trình danh định (mm) | 2 |
| Hành trình tối đa (mm) | 3.7 |
| Độ chính xác đầu mũi +/- (mm) | 0.05 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 2 |
| Điện trở tiếp xúc điển hình (mOhm) | 150 |

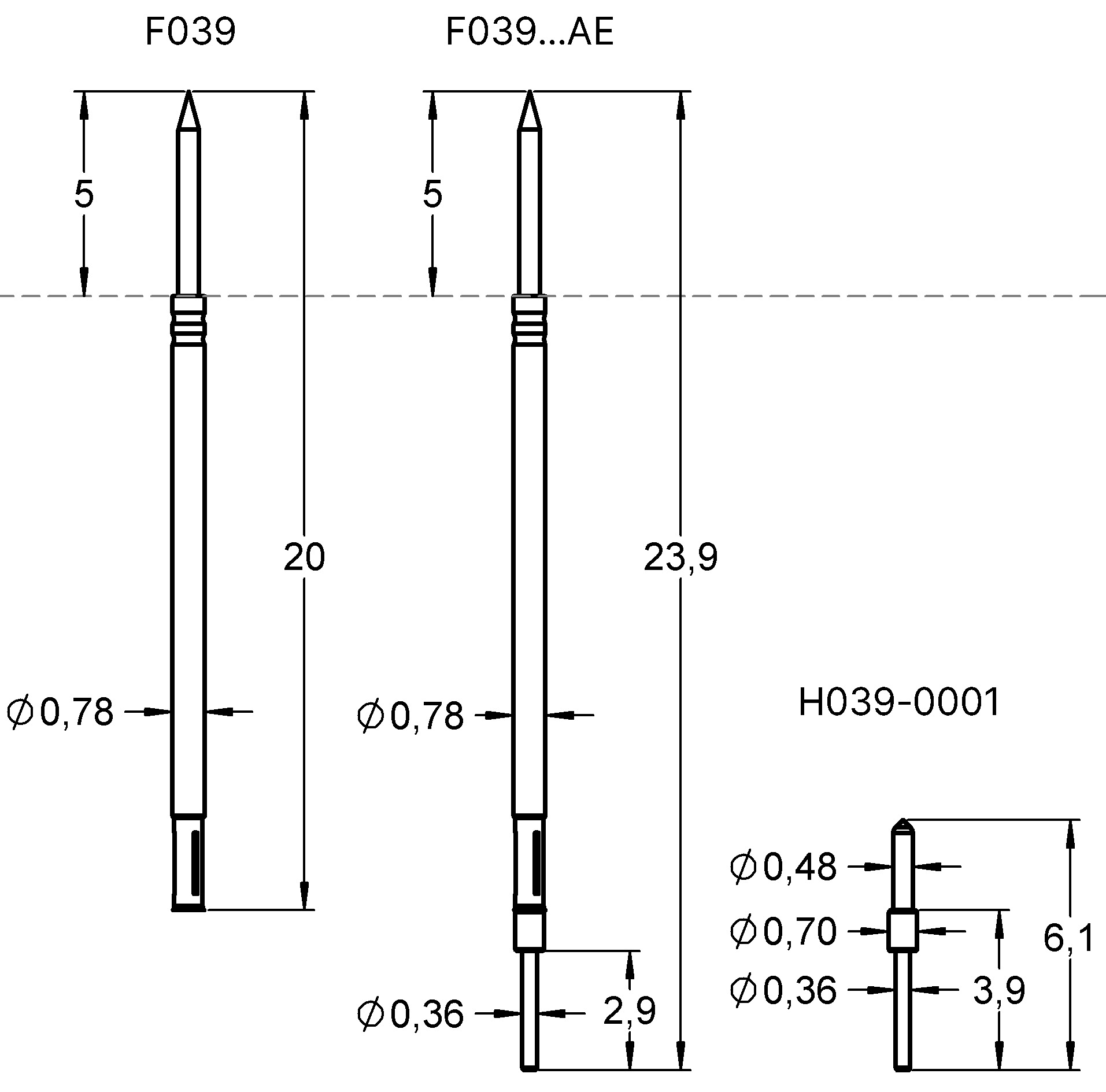

Đồ họa
Beschreibung des Produkts
F03918S050M130 (item number 1176321) belongs to the Basic Contact Probe range for precise, repeatable contacting of electronic test points. With tip style 18 (Conical 30°), F03918S050M130 combines ICT/FCT use with a geometry intended for solder pads and vias. F03918S050M130 combines a pitch of 1 mm / 39 mil with tip style 18 (Conical 30°) and a tip diameter of 0.5 mm. For F03918S050M130, spring force is 130 cN at a nominal travel of 2 mm. F03918S050M130 is specified for 2 A continuous current.
