Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Coaxial Probe |
| Loại/dòng sản phẩm | HF77 |
| Bước (mm/mil) | 10 / 394 |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 31.65 |
| Chiều cao nhô ra (mm) | 20.95 |
| Vật liệu và bề mặt | |
|---|---|
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Gold |
| Vật liệu lò xo 2 | Spring steel |
| Mạ lò xo 2 | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 450 |
| Lực lò xo (cN) | 600 |
| Hành trình danh định (mm) | 2.5 |
| Hành trình tối đa (mm) | 3.5 |
| DUT | H-MTD-male WP (single) |
| Thông số kỹ thuật điện | |
|---|---|
| Trở kháng (ohm) | 100 |
| Tần số (GHz) | 20 |
| Thông số kỹ thuật tiếp xúc bên trong | |
|---|---|
| Hành trình danh định (mm) 2 | 0.5 |
| Hành trình tối đa (mm) 2 | 0.8 |
| Lực căng trước (cN) 2 | 50 |
| Lực lò xo (cN) 2 | 75 |
Beschreibung des Produkts

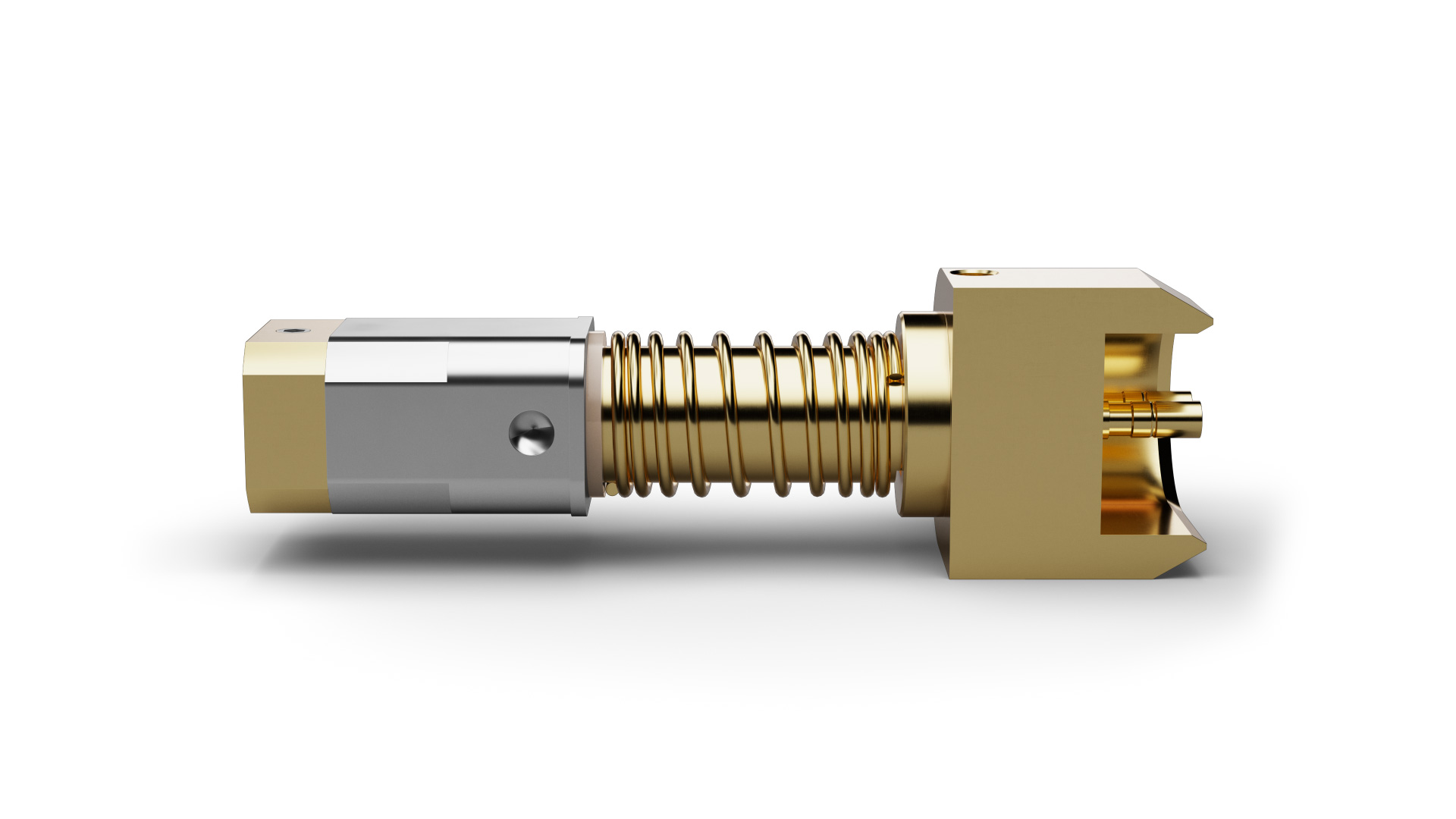

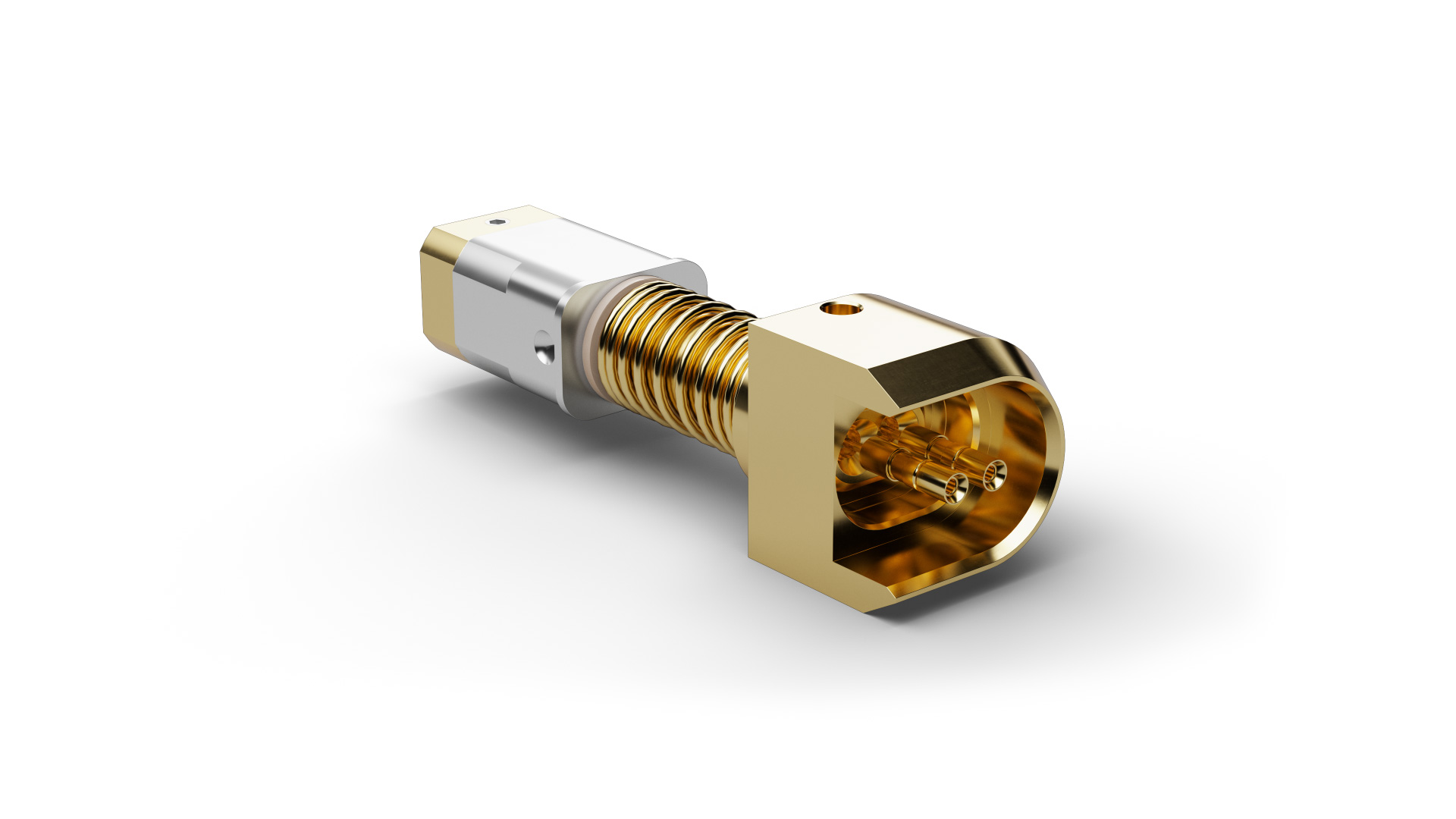

The High Frequency Probe HF77HMTDmWP0120G750HMTDmP (item number 1176855) is designed for reliable transmission of high-frequency signals in test and measurement applications. With a defined impedance of 100 Ω, HF77HMTDmWP0120G750HMTDmP supports controlled signal routing and helps minimize reflections and signal loss at the test interface. The frequency range extends up to 20 GHz, and this version is intended for contacting H-MTD-male WP (single) connectors. On HF77HMTDmWP0120G750HMTDmP, spring forces of 600 cN on the outer contact and 75 cN on the inner contact provide defined mechanical contacting.
