Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Step Probe |
| Loại/dòng sản phẩm | F756SP |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+200°C |
| Định nghĩa bổ sung | SP |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 41.6 |
| Chiều cao nhô ra (mm) | 10.3 |
| Đường kính đầu mũi (mm) | 1.5 |
| Đường kính thân (mm) | 1.64 |
| Đường kính cổ (mm) | 2.3 |
| Đường kính vòng ép (mm) | 2.3 |
| B – Đường kính tấm (mm) | 2 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 89 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 100 |
| Lực lò xo (cN) | 300 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 4.4 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Ren | M1,6 |
| Kích thước dụng cụ (mm) | 1,7 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
Đồ họa
Beschreibung des Produkts

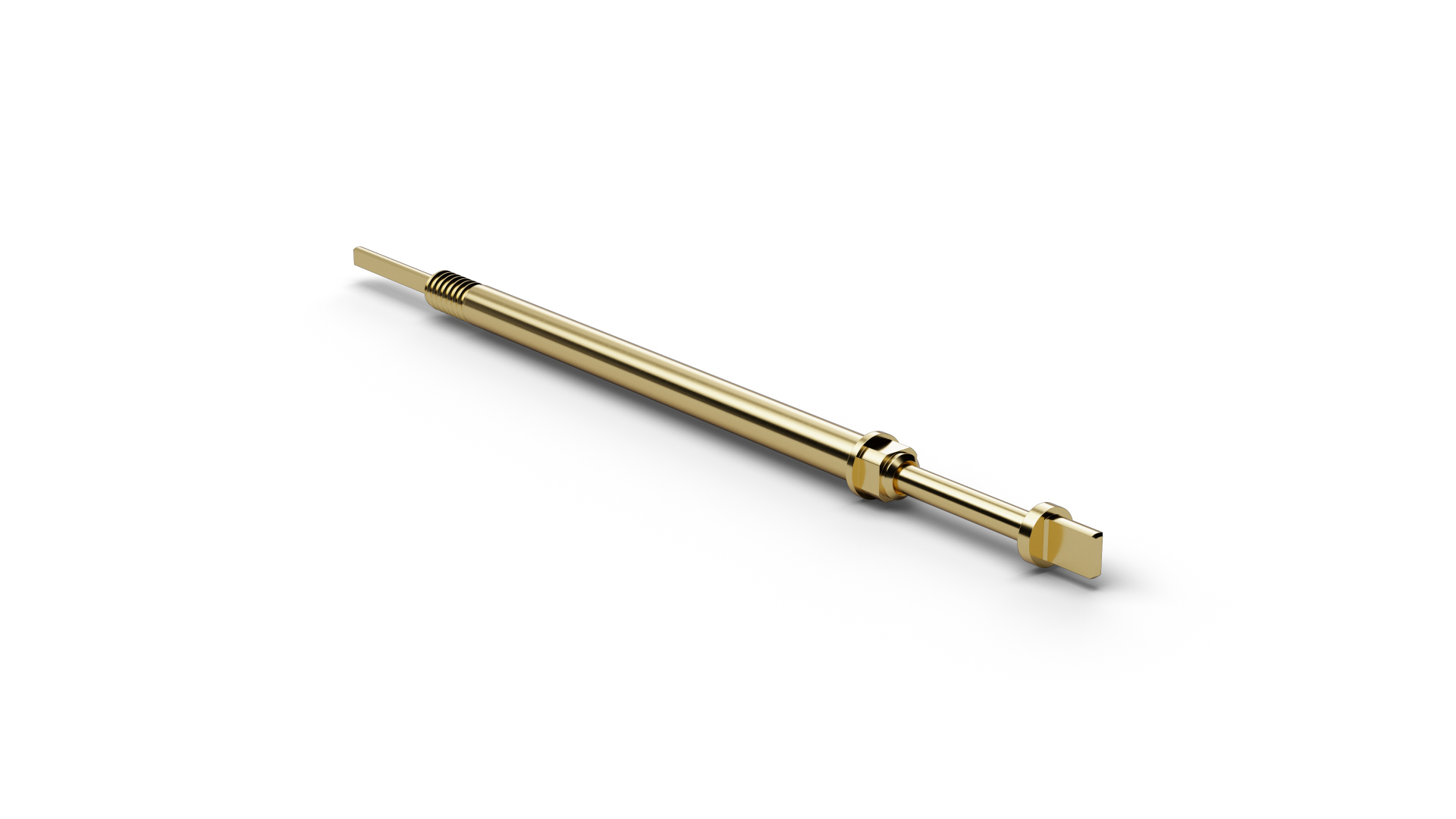

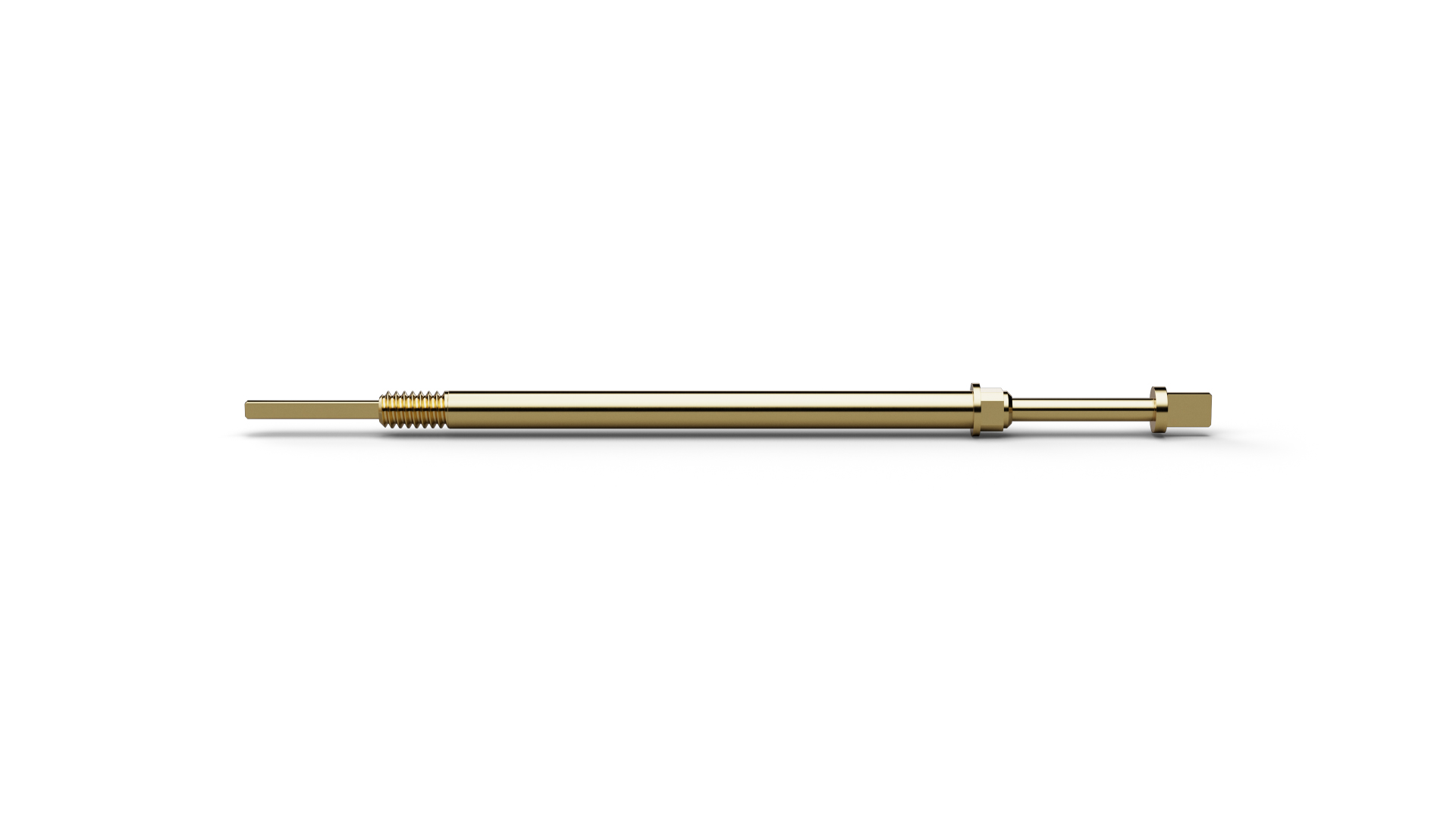

F75689B0003G300SP (item number 1181168) belongs to the Step Probe range for electrical position and presence checks in wire-harness testing. On F75689B0003G300SP, electrical contact is established only at the intended penetration depth, making the Step Probe suitable for position and presence checks on connectors. Contact geometry is characterized by plate diameter 2 mm. On F75689B0003G300SP, a pitch of 2.54 mm / 100 mil is combined with 300 cN spring force and 4 mm nominal travel. For F75689B0003G300SP, the specified continuous current is 5 A. The plunger in F75689B0003G300SP is made of beryllium copper and is gold-plated.
